Metro24Kit - sada podzemních 24V pohonů pro křídlovou bránu

Proč právě Metro24Kit?

• Vodotěsné provedení v hliníkovém pouzdře zaručuje dlouhodobou spolehlivost a funkčnost.

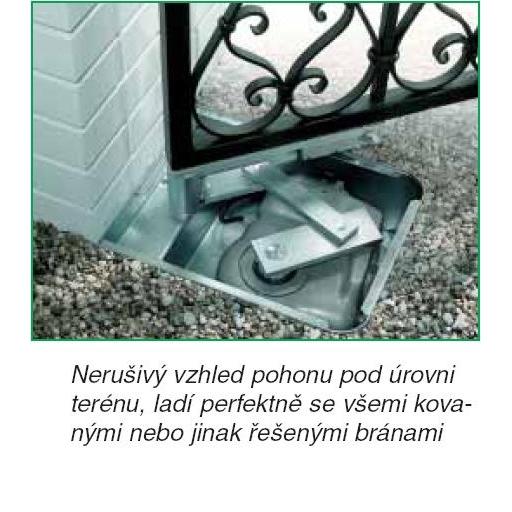

• Nerušivý vzhled pohonu pod terénem dovoluje jeho použití i v architektonicky citlivých lokalitách.


• Bezpečnost proti odcizení pohonu je zajištěna montáží pod úrovni terénu a konstrukcí brány.


• Galvanicky zinkovaná ocelová krabice z plechu o tloušťce 2,5 mm zaručuje dlouhou životnost.


• Obsažená řídící jednotka MC824H pro dva pohony, řízená mikroprocesorem, umožňuje připojení elektrického zámku, jednotka poskytuje mnoho variant naprogramování provozu pohonů a další pohodlné funkce, jednotka je dodávána v boxu BA3 s krytím IP55.


• Napájecí napětí pohonu 230V AC, krytí IP67.


• Sadu je možno libovolně kombinovat s jinými komponenty nebo některé komponenty vyměnit za jiné.

Termín dodání: ihned, zboží je trvale skladem

Záruční doba: 24 měsíců

Největší výhody sady Metro24Kit:

• Pohony ME3024 jsou určeny pro intenzivní provoz a pro zatížení až 80%.


• Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC.


• Pohon ME3024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.


• Přesné koncové polohy je docíleno zpomalením.


• Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).


• Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.


• Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).


• Programování je velice jednoduché a je celé plně automatické.


• Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.


• Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.


• Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.


• Pokud se spojka spustí třikrát za sebou, aniž by byl pohyb správně dokončen dojde k zastavení bez obracení.

Technické parametry:

• Napájení [Vac 50 Hz] 24


• Proud [A] 1,2


• Příkon [W] 250


• Stupeň krytí [IP] 67


• Kroutící moment [Nm] 300


• Rychlost [Rmp] 1,14


• Pracovní teplota [°C] -20 až +50


• Tepelná ochrana [°C] 140


• Pracovní zatížení [%] 80


• Hmotnost [kg] 11

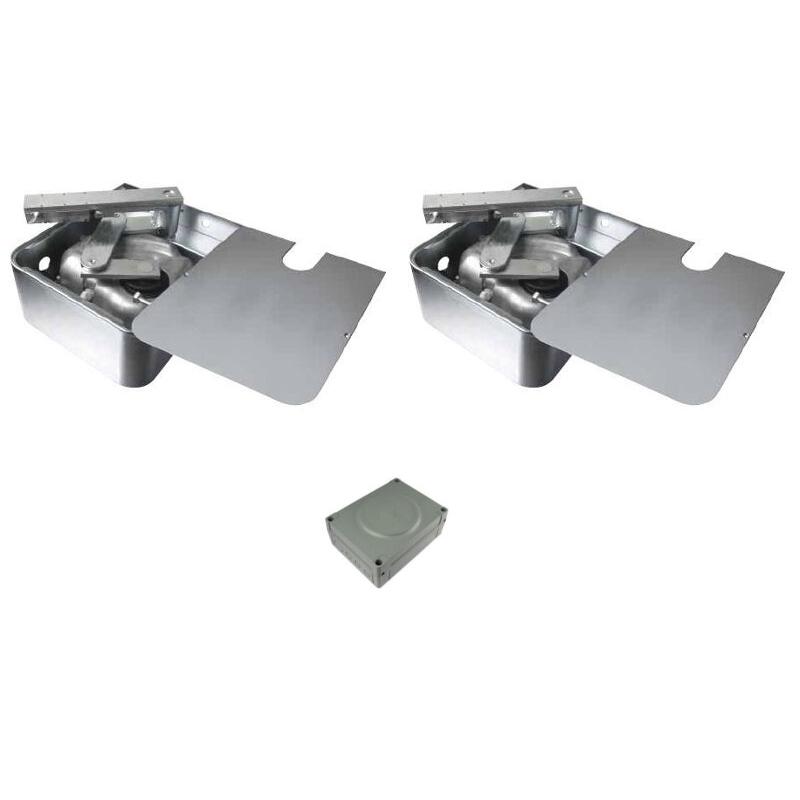

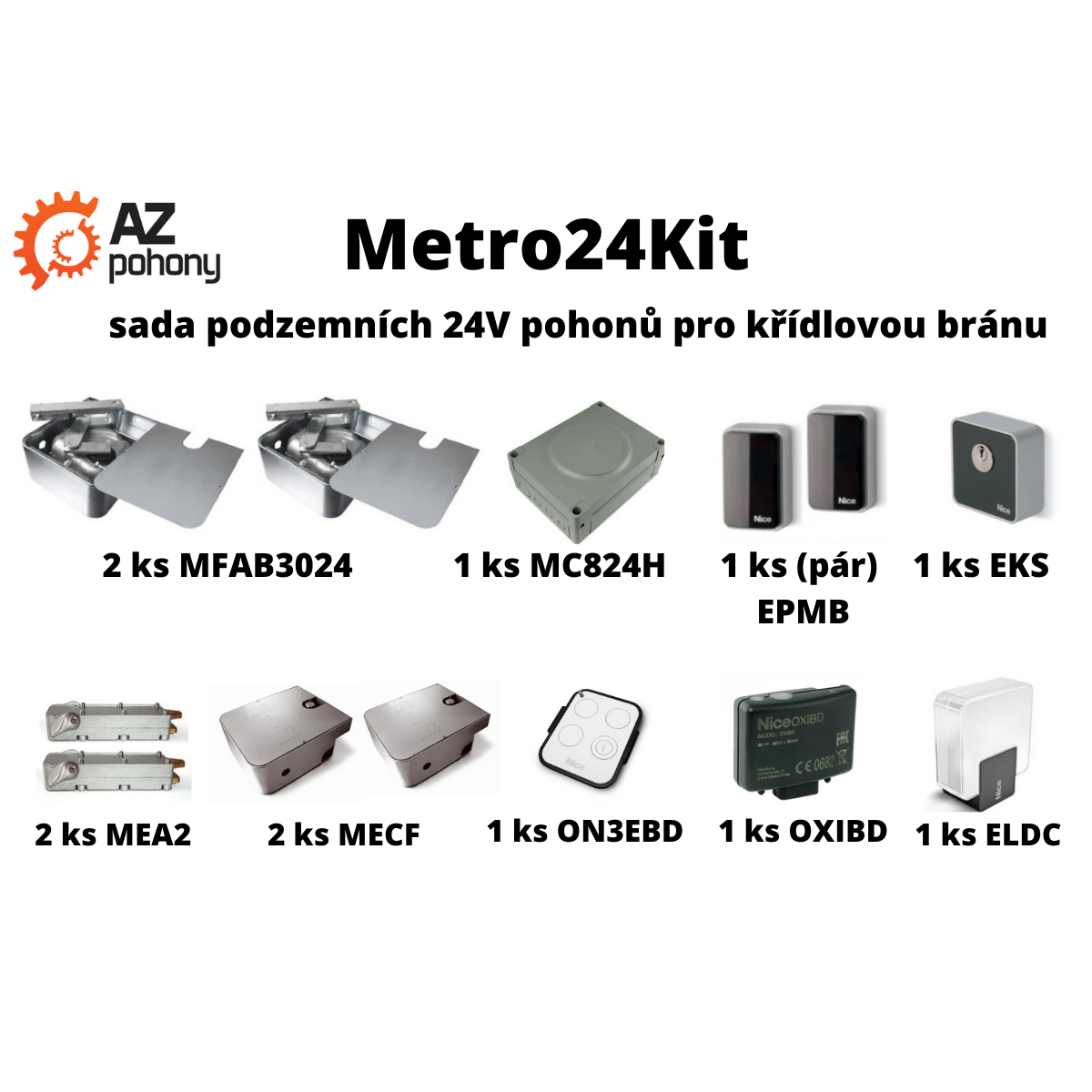

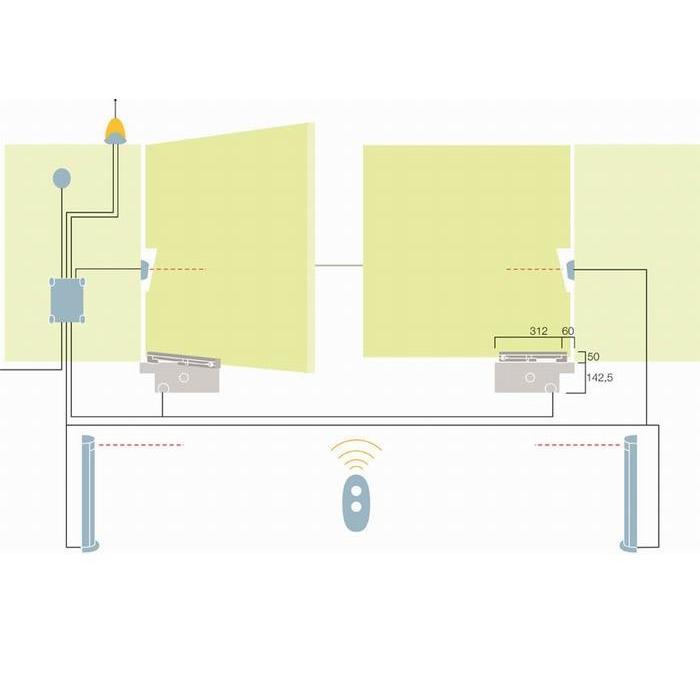

Sada Metro24Kit obsahuje:

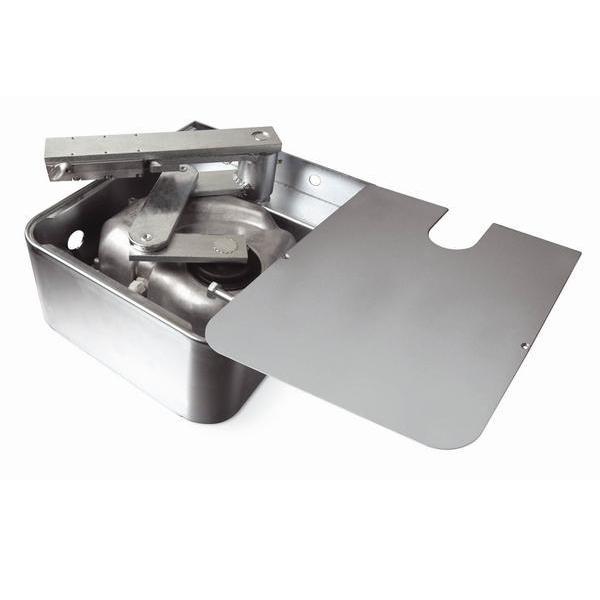

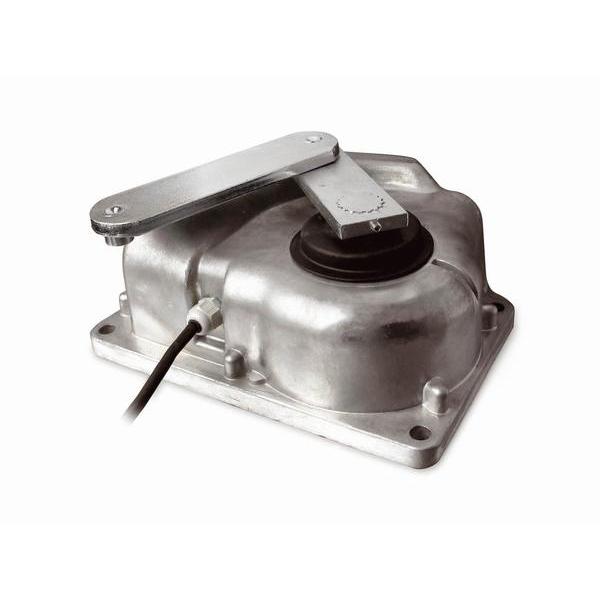

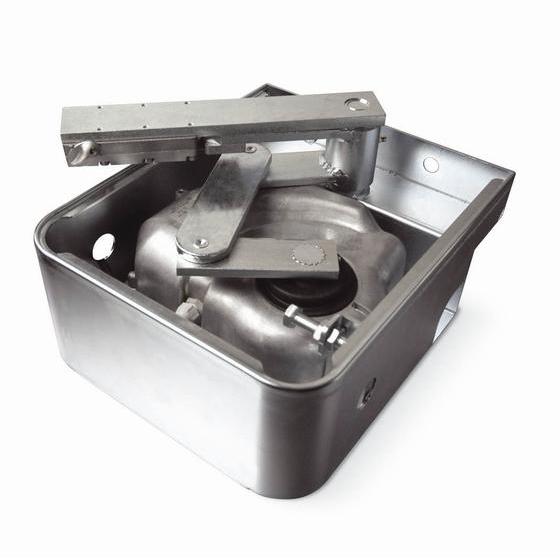

• 2 ks podzemní pohony MFAB3024 (ME3024)

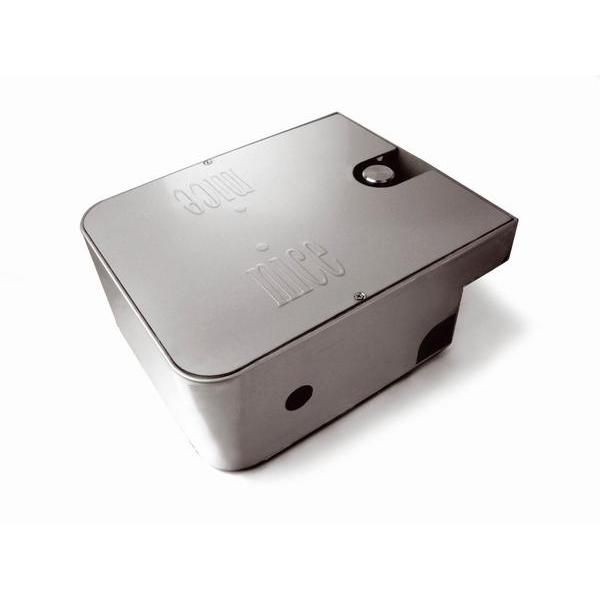

• 2 ks podzemní schránka MECF pro pohony ME3024

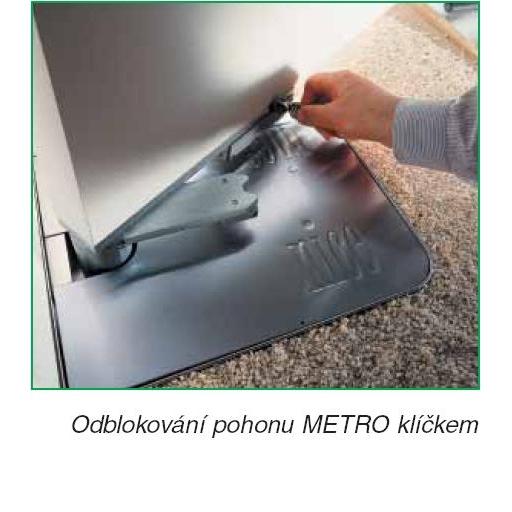

• 2 ks mechanické odblokování klíčkem MEA2


• 1 ks řídící jednotku MC824H


• 1 ks dálkový ovladač ON3EBD (možné vyměnit za jiný)


• 1 ks pár bezpečnostních fotočlánků EPMB


• 1 ks zásuvný přijímač OXIBD


• 1 ks výstražnou lampu ELDC


• 1 ks klíčový spínač EKS
