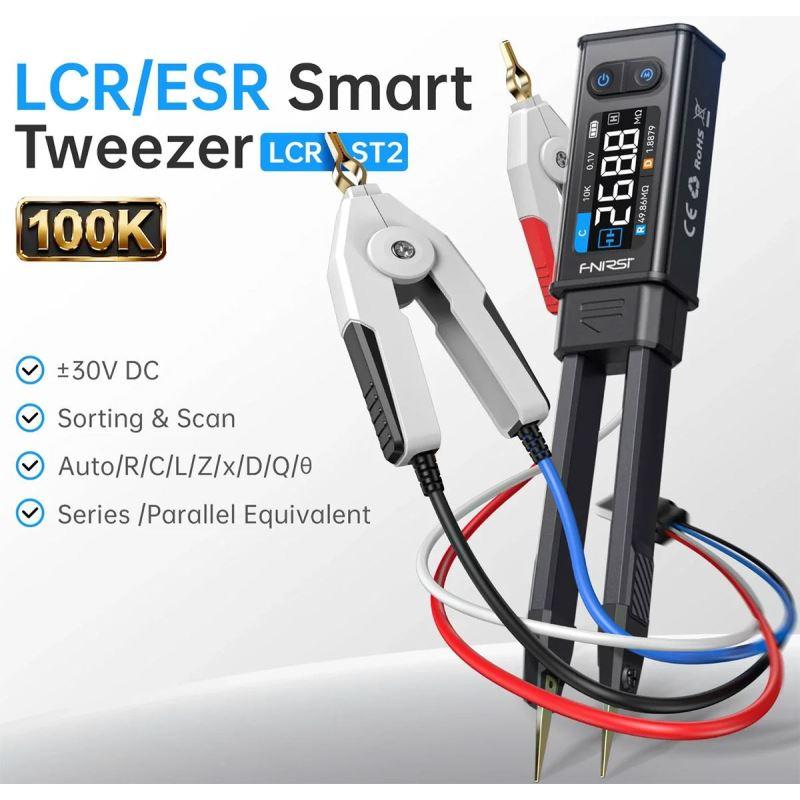

FNIRSI LCR-ST2 Plus je kompaktní digitální měřicí pinzeta a LCR/ESR tester 2 v 1 určený pro přesné a rychlé testování SMD i klasických vývodových součástek. Verze Plus se od standardní verze liší tím,že balení obsahuje specializovaný 4vodičový Kelvinův klip (svorky), který eliminuje odpor přívodních kabelů při měření větších komponent.
Hlavní funkce a vlastnosti:
Duální konstrukce: Výměnné pozlacené hroty pinzety pro drobné SMD součástky lze snadno odpojit a nahradit adaptérem s Kelvinovými svorkami.
Inteligentní automatické rozpoznání: Přístroj sám identifikuje typ součástky(odpor, kondenzátor, cívka) a zvolí optimální rozsah.
Měření sekundárních parametrů: Vedle hlavní hodnoty zobrazuje také ESR (ekvivalentní sériový odpor), činitel jakosti (Q), ztrátový činitel (D) či impedanci (Z).Sweep mód (Frekvenční sken): Umožňuje automaticky otestovat součástku napříč celým frekvenčním spektrem pro detailní analýzu.
Třídění součástek: Funkce tolerance (OK/NG) prorychlé testování a selekci vyhovujících součástek v sériích.
Otočný HD displej: Barevný 1,47” displej má integrovaný gyroskop a automaticky se otáčí podle toho, zda jste levák nebo pravák.

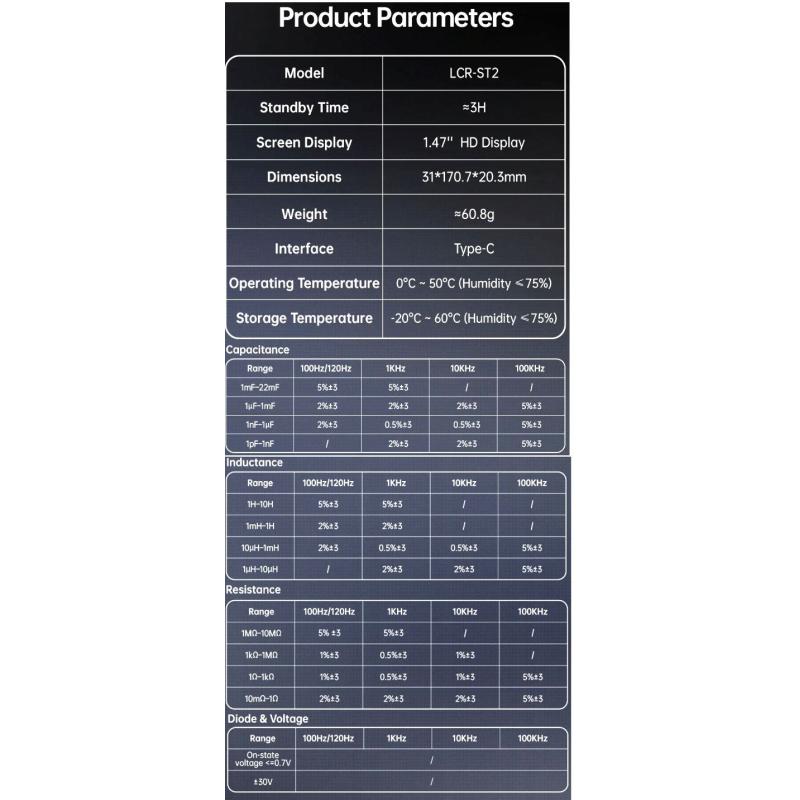

Měřící rozsahy:
Testovací frekvence: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Testovací napětí (RMS): Volitelné úrovně 0,1 V / 0,3 V / 0,6 V / 1,0 V
Rozsah měření odporu (R): 10 mohm – 10 Mohm, přesnost 0,5%±3 až 1,0%±3
Rozsah měření kapacity (C): 1 pF – 22 mF, přesnost 0,5%±3 až 2,0%±3
Rozsah měření indukčnosti (L): 1 µH – 10 H, přesnost 0,5%±3 až 2,0%±3
Měření napětí: Do ±30 V DC (bezpečné testování napěťových větví přímo v obvodu)
Test diod: Do 0,7 V
Napájení: Integrovaná 300 mAh lithiová baterie s výdrží cca 3 hodiny, nabíjení přes USB-C.

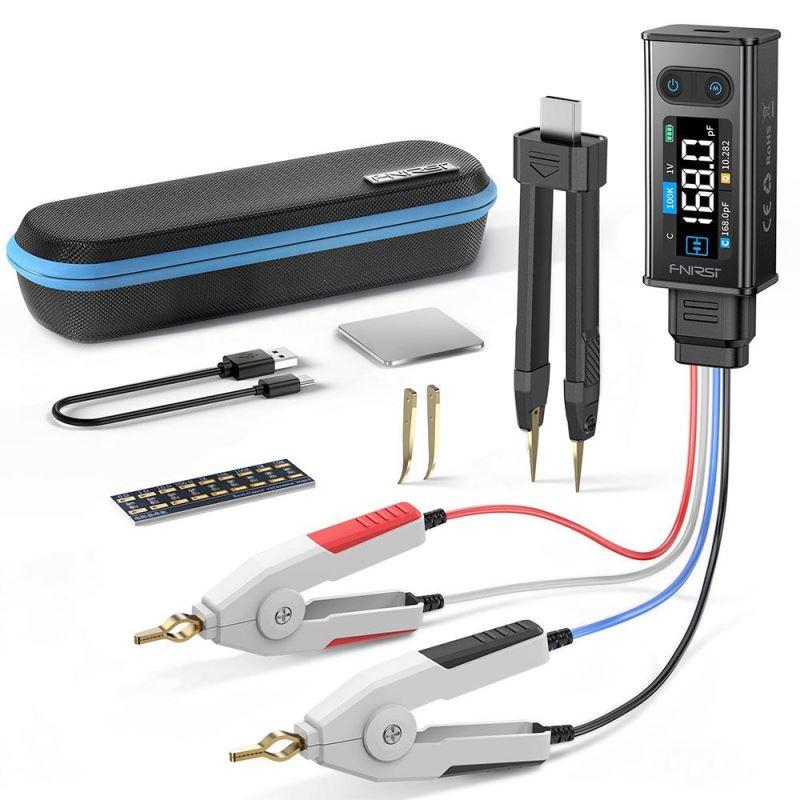

Obsah balení:
-Měřicí pinzeta FNIRSI LCR-ST2
-Adaptér s Kelvinovými svorkami
-Sada náhradních hrotů (rovné a zahnuté)
-Zkratovací destička (pro kalibraci)
-Nabíjecí kabel USB-C
-Ochranné transportní pouzdro
