Kód: et_0334s

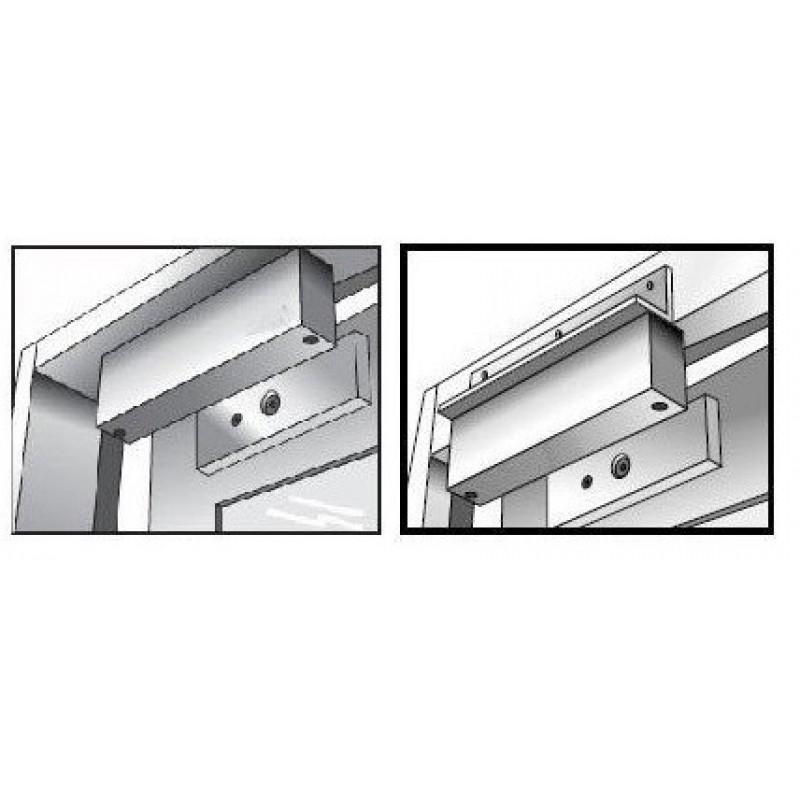

Spolehlivé elektromagnetické uzamčení dveří s LED indikací a signalizací stavu SEBURY SM-500 (v katalozích také EL-1200ST) je povrchový elektrický magnetický zámek s přídržnou silou 500 kg (1 200 lbs). Kromě samotného zamčení nabízí LED indikaci, senzor stavu zámku se signalizačním výstupem a časové zpoždění, takže se hodí všude, kde má řídicí jednotka, alarm nebo dozorna vědět, jestli jsou dveře zajištěné. Skládá se z elektromagnetu montovaného na rám a kotvící desky na dveřích. Je vhodný pro dřevěné, kovové a při použití správného kování také skleněné dveře. Lze jej použít také na vhodných protipožárních variantách dveří, pokud montáž a kování vyhovují danému dveřnímu systému. Zámek pracuje v režimu fail-safe: během napájení drží dveře zamčené a po přerušení napájení se uvolní. Tento princip je vhodný pro přístupové systémy a úniková řešení, kde se mají dveře při výpadku napájení odemknout. Má-li zámek zůstat funkční také během výpadku sítě, je vhodné použít zálohovaný napájecí zdroj nebo UPS. Hlavní výhody modelu SM-500 Přídržná síla 500 kg pro spolehlivé zajištění dveří. LED indikace, senzor stavu zámku a časové zpoždění přímo v zámku – stav dveří lze předat přístupovému systému nebo alarmu. Bez mechanické západky – tichý provoz a minimální opotřebení pohyblivých částí. 12 V DC s možností nastavit 24 V DC pro začlenění do přístupového systému. Vhodný pro dveře kanceláří, provozoven, skladů, společných prostor a kontrolovaných vstupů. Technické parametry Model SM-500 (EL-1200ST) Typ Povrchový elektromagnetický zámek pro jednokřídlé dveře Bezpečnostní režim Fail-safe – napájením zamčeno, při výpadku odemčeno Přídržná síla 500 kg (1 200 lbs) Indikace Červená a zelená LED Senzor stavu zámku Ano – signalizační výstup (suchý kontakt, max. 3 A) Časové zpoždění Ano Napájení 12 V DC (nastavitelné na 24 V DC) Proud max. 500 mA (12 V) / 250 mA (24 V) Provozní teplota −10 °C až +55 °C Provozní vlhkost 0–90 % RH (bez kondenzace) Rozměry zámku 265 × 72 × 40 mm Rozměry protikusu 185 × 60 × 13 mm Hmotnost 4,5 kg Povrch Tělo z eloxovaného hliníku, magnet a kotvící deska pozinkované Zapojení a signalizace Kromě napájení má zámek se senzorem také signalizační výstup – suchý kontakt (max. zatížení kontaktu 3 A), který zpracuje řídicí jednotka, alarm nebo ústředna. Vodiče napájení a signalizačního výstupu zapojte podle označení na zámku a podle návodu; příklad zapojení a rozměry najdete níže v galerii. Princip funkce a správná montáž Magnetický zámek dosáhne jmenovité přídržné síly pouze při přesném a celoplošném kontaktu kotvící desky s elektromagnetem. Deska musí mít možnost drobného vyrovnání a nesmí být namontována napevno tak, aby mezi plochami vznikala mezera. Napájecí zdroj i reléový kontakt musejí odpovídat uvedenému odběru proudu. Na dveře otevírané dovnitř nebo na bezrámové sklo je potřeba odpovídající montážní kování. Rozměry a příklad zapojení Montážní podklady a fotografie
