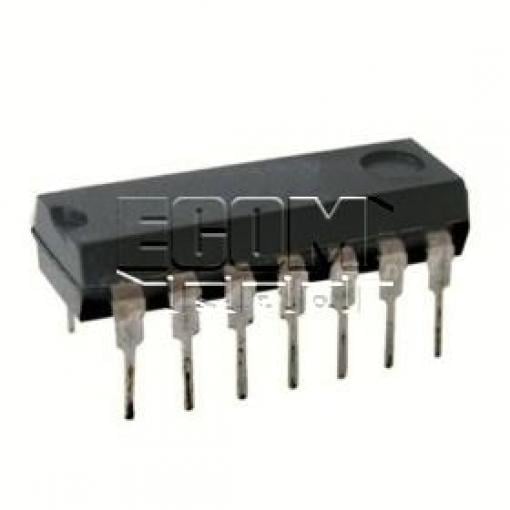

Duální D klopný obvod řady HCT určený pro digitální logické aplikace. Obsahuje dva nezávislé D flip-flopy s asynchronními vstupy pro nastavení a vynulování.
Vlastnosti
- Dva nezávislé D flip-flopy v jednom pouzdře
- Asynchronní vstupy (Set, Reset)
- Výstup s otevřeným kolektorem (TP — true/false výstupy)
- Kompatibilita s TTL logikou
- Nízká spotřeba energie
- Standardní DIP-14 pouzdro
Využití
SN74HCT74 se používá v digitálních obvodech pro synchronizaci signálů, dělení frekvence, čítače, registry a sekvenční logiku. Vhodný pro vývojové desky, průmyslové řídící systémy a klasické digitální aplikace.
Technické parametry
- Model
- SN74HCT74N
- Typ
- Duální D flip-flop
- Pouzdro
- DIP-14
- Teplotní rozsah
- -40 °C až +85 °C
- Norma
- RoHS (LF — bez olova)
- Řada
- 74HCT (CMOS, TTL kompatibilní)
