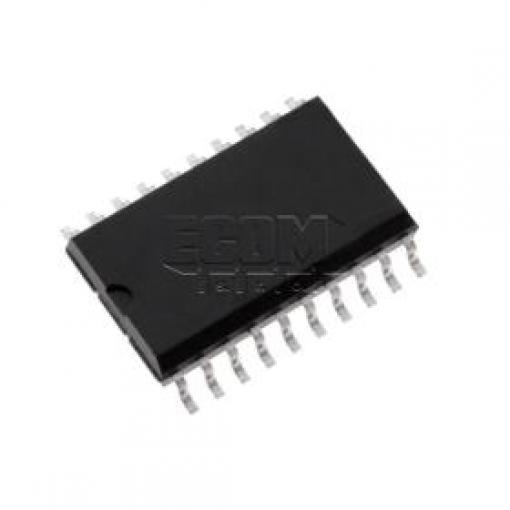

Osmibitový registr s D klopnými obvody a tristátovými výstupy. Integrovaný obvod řady HCT určený pro digitální logické aplikace s kompatibilitou TTL/CMOS.
Vlastnosti
- 8 nezávislých D klopných obvodů
- Tristátové výstupy (3-stavové)
- Kompatibilita s TTL logikou
- Nízká spotřeba energie
- Pouzdro: SO20 (7,5 mm)
- RoHS certifikace
Využití
Používá se v číslicových obvodech pro dočasné uložení dat, v multiplexerech, demultiplexerech, registrech a jako buffer mezi logickými obvody. Vhodný pro aplikace v průmyslové elektronice, měřicí technice a řídících systémech.
Technické parametry
- Model
- SN74HCT574DWR
- Typ
- 8× D flip-flop s tristátovým výstupem
- Pouzdro
- SO20 (SMD)
- Teplotní rozsah
- -40 °C až +85 °C
- Norma
- RoHS
