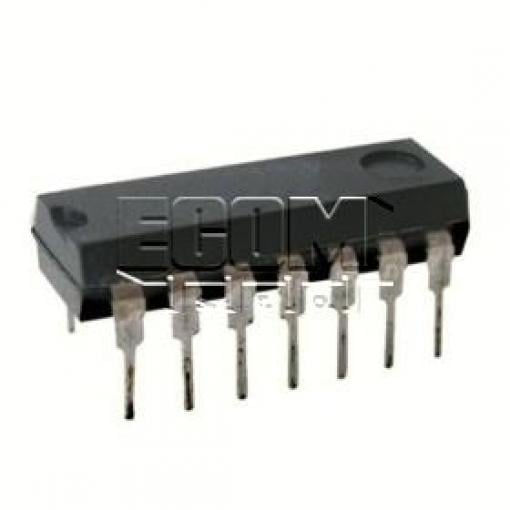

Integrovaný obvod obsahující tři nezávislé logická hradla NAND se třemi vstupy. Součástka řady HC (High-Speed CMOS) je určena pro digitální logické aplikace s nízkým příkonem a vysokou rychlostí přepínání.
Vlastnosti
- Počet hradel: 3× NAND se 3 vstupy
- Technologie: CMOS HC (High-Speed CMOS)
- Pouzdro: DIP-14 (14 vývodů)
- Teplotní rozsah: -40 °C až +85 °C
- Certifikace: RoHS
- Výstup: totemový pól (TP)
Využití
SN74HC10N se používá v digitálních obvodech, logických zařízeních, řídících systémech a při prototypování na nepájivém poli. Typické aplikace zahrnují kombinační logiku, dekódování signálů a jednoduché logické operace v mikroprocesorových systémech a vývojových deskách.
Technické parametry
- Model
- SN74HC10N
- Typ
- Logické hradlo NAND
- Počet vstupů na hradlo
- 3
- Počet hradel v pouzdře
- 3
- Pouzdro
- DIP-14
- Teplotní rozsah
- -40 °C až +85 °C
- Norma
- RoHS
