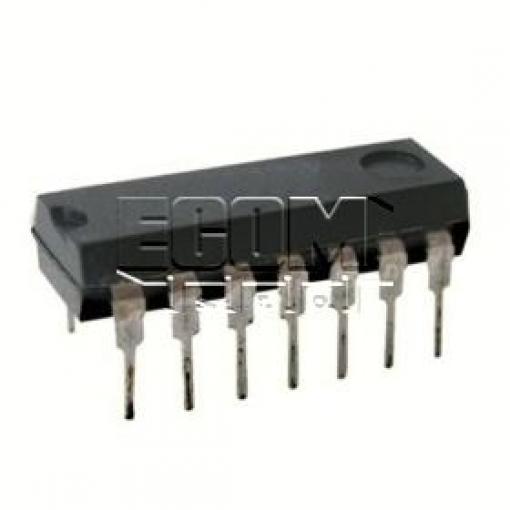

Integrovaný obvod SN74HC05N obsahuje šest nezávislých logických invertorů (NOT hradel) s otevřeným výstupem. Jde o standardní součástku pro digitální logické obvody a řídící systémy.
Vlastnosti
- Počet invertorů: 6 nezávislých kanálů
- Typ výstupu: otevřený kolektor (open drain)
- Logika: CMOS HC (vysokorychlostní CMOS)
- Pouzdro: DIP-14 (14 vývodů)
- Provozní teplota: -40 °C až +85 °C
- Certifikace: RoHS
Využití
Invertor (měnič logické úrovně) se používá v digitálních obvodech pro negaci logických signálů, v řídících systémech, v kombinaci s dalšími logickými hradly a v aplikacích vyžadujících otevřený výstup pro řízení více zátěží na jedné lince. Typické použití v průmyslové automatizaci, měřicích přístrojích a digitálních řídicích jednotkách.
Technické parametry
- Model
- SN74HC05N
- Typ
- Logické invertor CMOS HC
- Počet hradel
- 6
- Pouzdro
- DIP-14
- Teplotní rozsah
- -40 °C až +85 °C
- Výstup
- otevřený kolektor
