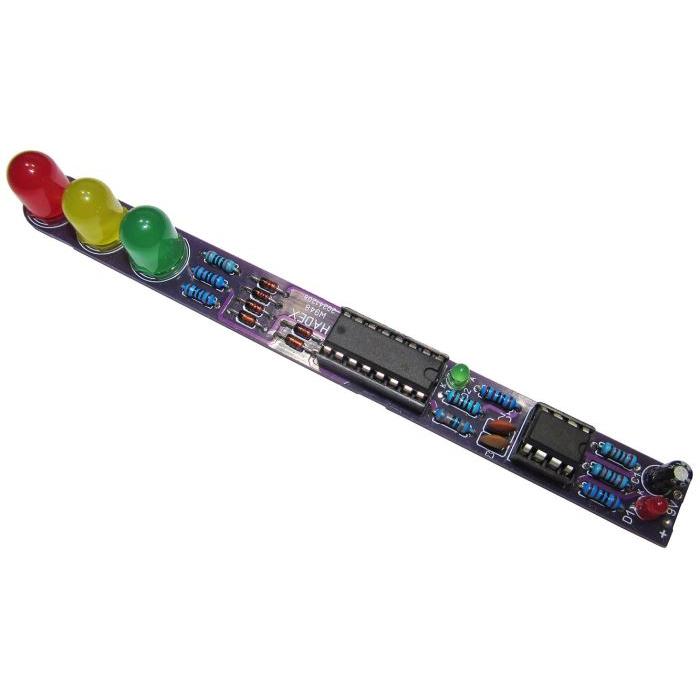

Stavebnice LED semaforu určená k vlastnímu složení. Obsahuje všechny potřebné součástky pro sestavení funkčního semaforu se třemi světelnými diodami (červená, žlutá, zelená).
Vlastnosti
- Napájení: 9 V DC
- Rozměry hotového modulu: 136 × 16 mm
- Velikost LED diod: 10 mm
- Odběr proudu: 8 mA
- Pouzdro: DIP (klasické součástky na plošném spoji)
- Vhodné pro začátečníky a pokročilé
Využití
Stavebnice je určena pro vzdělávací účely, seznámení se s principy řízení světelných diod a základy elektroniky. Lze ji použít jako funkční model semaforu pro modelové scény, jako součást edukačního projektu nebo jako základ pro vlastní rozšíření a modifikace. Vhodná pro střední a základní školy, kroužky, domácí experimenty i profesionální školení.
Technické parametry
- Napětí napájení
- 9 V DC
- Proudová spotřeba
- 8 mA
- Rozměry PCB
- 136 × 16 mm
- Průměr LED
- 10 mm
- Počet LED
- 3 (červená, žlutá, zelená)
Poznámka
Ve schématu stavebnice je chyba v označení — rezistor R6 je chybně označen jako R2. Při montáži postupujte podle fyzického umístění součástek na desce nebo si ověřte správné označení v aktualizované dokumentaci.
