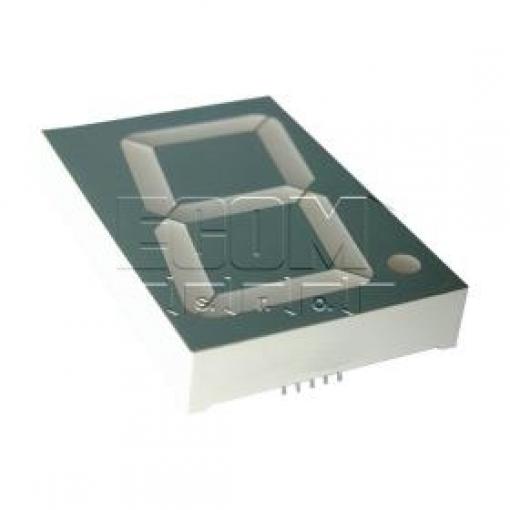

Jednobitový sedmisegmentový LED displej (světelná dioda) s modrým vyzařováním. Určen pro zobrazování číslic a jednoduchých znaků v přístrojích, měřicích zařízeních a panelech.
Vlastnosti
- Počet segmentů: 7 + tečka
- Velikost: 14,2 mm
- Barva: modrá (465 nm)
- Svítivost: 80–120 mcd (při 20 mA)
- Typ anody: společná anoda (SA)
- Pouzdro: 19 × 12,6 × 8 mm
- Certifikace: RoHS
Využití
Sedmisegmentové displeje se používají v digitálních voltmetrech, ampérmetrech, teploměrech, čítačích, časomírách a dalších měřicích přístrojích. Modrá varianta je vhodná pro aplikace vyžadující vysokou viditelnost a moderní vzhled. Displej se připojuje přímo na logické obvody nebo mikrokontroléry (Arduino, PLC) přes řídící obvody (dekodér, tranzistory).
Technické parametry
- Model
- FYS-5611BUB-21
- Výrobce
- FRD
- Velikost segmentu
- 14,2 mm
- Vlnová délka
- 465 nm (modrá)
- Svítivost
- 80–120 mcd
- Pracovní proud
- 20 mA
- Typ
- jednobitový, společná anoda
- Rozměry pouzdra
- 19 × 12,6 × 8 mm
