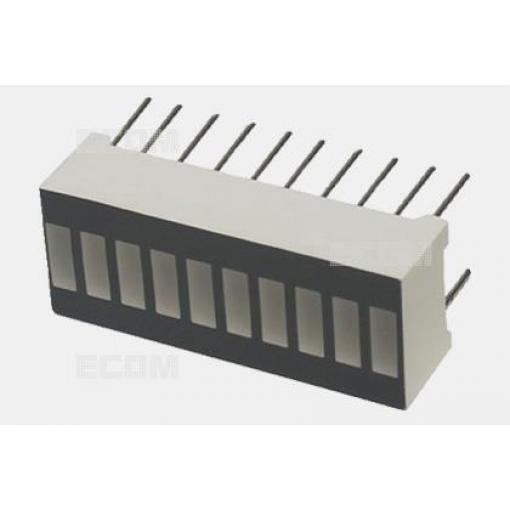

LED bargraf (světelná dioda v řadě) se 10 segmenty v pouzdře 5 mm. Určen pro vizuální indikaci úrovně, intenzity nebo stavu v měřicích přístrojích, audio zesilovačích, regulátorech a průmyslových aplikacích.
Vlastnosti
- Počet segmentů: 10
- Velikost pouzdra: 5 mm
- Barva světla: zelená
- Vlnová délka: 570 nm
- Svítivost: 14–18 mcd (v závislosti na segmentu)
- Pracovní proud: 20 mA na segment
- Pouzdro: 25,4 × 10,1 × 6,8 mm
- Certifikace: RoHS
Využití
Bargraf se používá pro zobrazení analogových veličin — úroveň signálu, intenzita zvuku, teplota, napětí nebo jiné parametry. Typické aplikace: audio ekvalizéry, měřicí přístroje, regulátory výkonu, průmyslové panely, LED indikátory stavu. Zelená barva zajišťuje dobrou viditelnost v běžném osvětlení.
