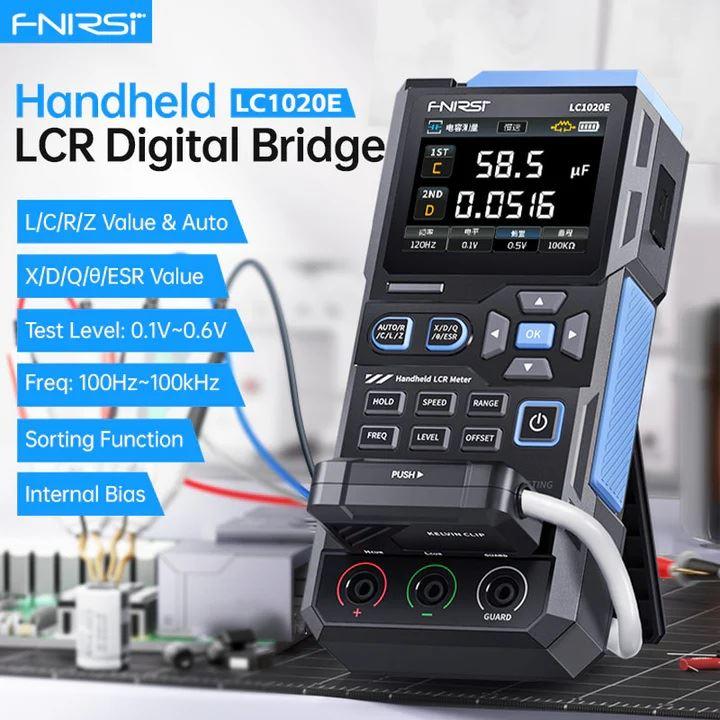

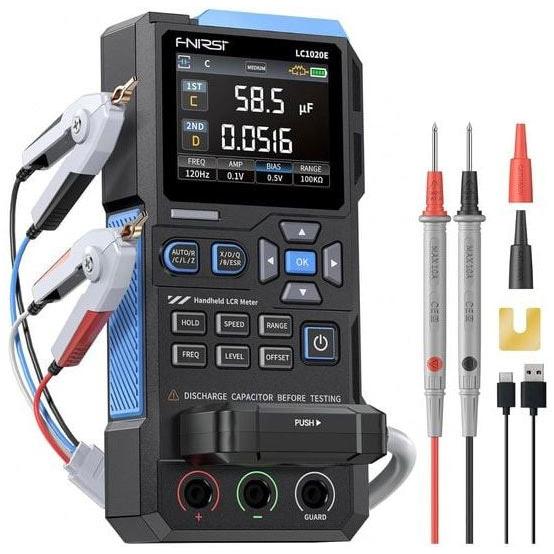

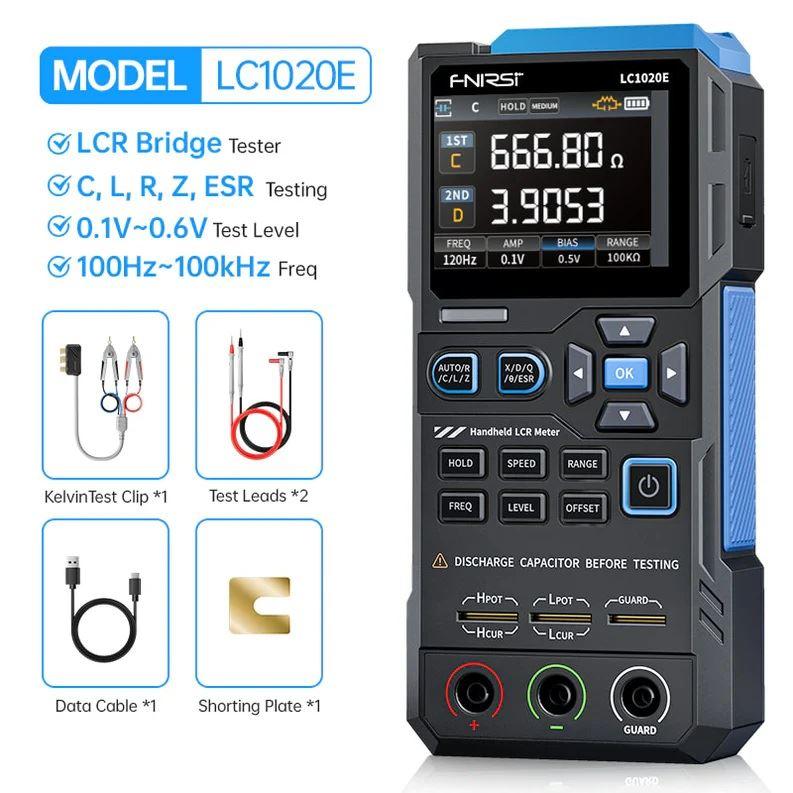

LCR metr FNIRSI LC1020E, přesnost 0,3 %, barevný displej 2,8"

Přenosný digitální LCR metr FNIRSI LC1020E pro detailní testování elektronických součástek — rezistorů, kondenzátorů a cívek. Kombinuje vysokou přesnost měření s praktickými funkcemi pro sériovou kontrolu a třídění komponent v servisu, laboratoři i výrobě.

Klíčové vlastnosti

• Vysoká přesnost měření: 0,3 % základní přesnost s rozlišením 4,5 číslice
• Barevný TFT LCD displej 2,8" s 10 úrovněmi jasu
• Automatická identifikace součástek a režim třídění s nastavitelnou tolerancí (0,1 % až 99,9 %)
• Podpora 4-vodičového Kelvinova měření pro eliminaci chyb přívodních vodičů
• Záznam dat: počítadlo úspěšných a neúspěšných měření, zvuková a vizuální signalizace
• Vestavěná lithium-iontová baterie 3 000 mAh s nabíjením přes USB-C
• Tři rychlosti měření: rychlá (4/s), střední (2/s), pomalá (1/s)

Měřené veličiny a rozsahy

• Odpor (R): 0 až 10 MΩ
• Kapacita (C): 0 až 100 mF, včetně měření ESR
• Indukčnost (L): 0 až 100 H
• Impedance (Z) a vedlejší parametry: X, D, Q, ohm

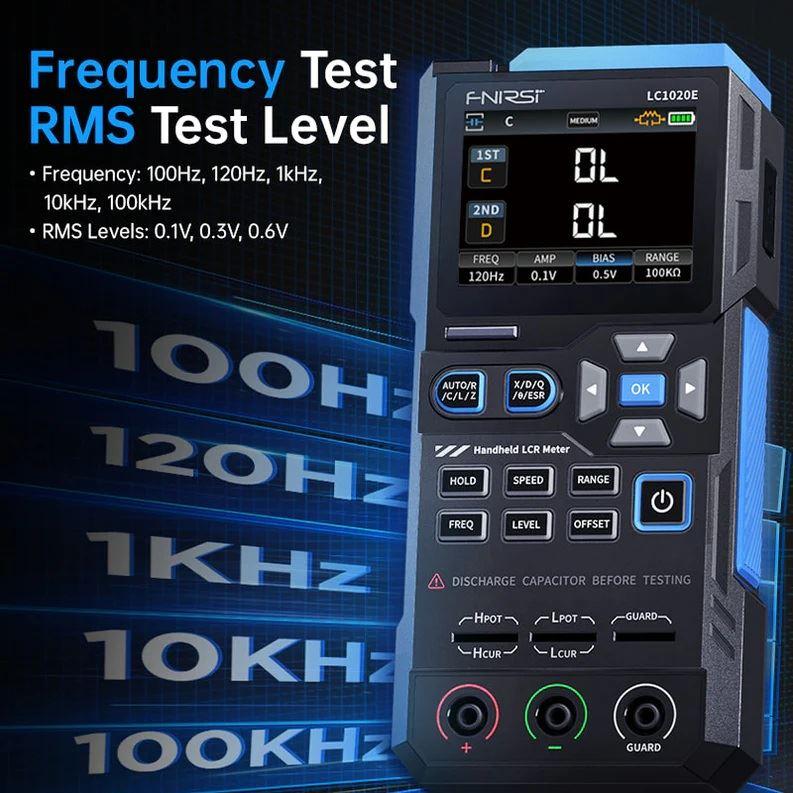

• Pět testovacích frekvencí: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Tři úrovně testovacího signálu: 0,1 V, 0,3 V, 0,6 V RMS
• Vnitřní bias: 0,0 V / 0,5 V

Využití

Vhodný pro elektrikáře, servisní techniky, vývojáře a laboratoře. Používá se při diagnostice porouchaných součástek, ověřování parametrů nových komponent, třídění součástek podle tolerancí a kontrole kvality v sériové výrobě. Automatická identifikace a třídicí funkce urychlují pracovní postup při hromadné kontrole.

Technické parametry

Displej

barevný TFT LCD, 2,8"

Počet úrovní jasu

10

Základní přesnost

0,3 %

Indukčnost

0–100 H

Kapacita

0–100 mF

Odpor

0–10 MΩ

Testovací frekvence

100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz

Testovací úrovně

0,1 V / 0,3 V / 0,6 V

Baterie

lithium-iontová, 3 000 mAh

Nabíjení

USB-C

Kalibrace

otevřený obvod / zkrat
