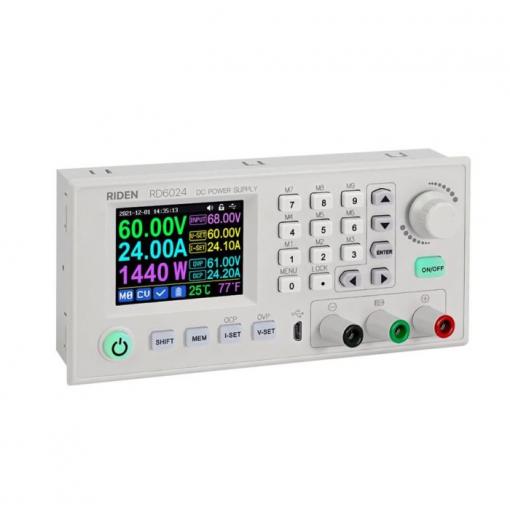

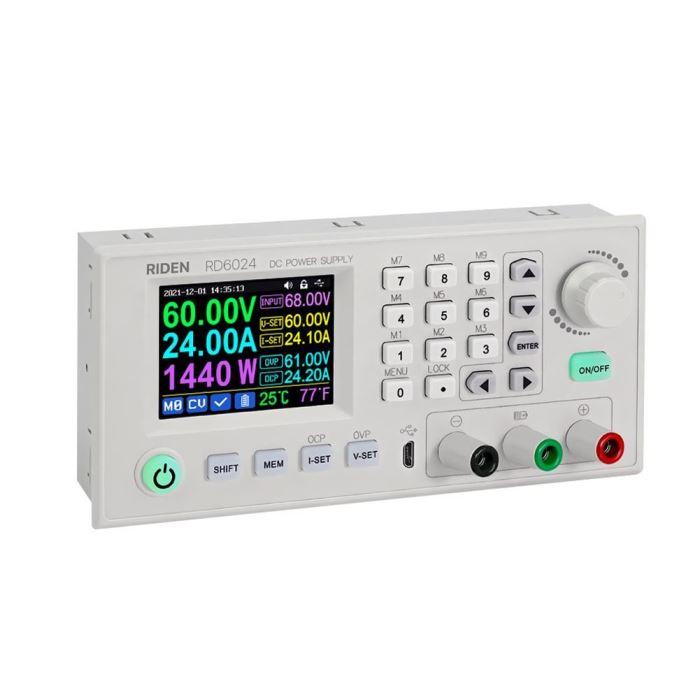

Laboratorní zdroj Riden RD6024, 0–60 V / 0–24 A, 1440 W

Spínaný laboratorní zdroj Riden RD6024 určený pro vývoj, testování a servis elektronických zařízení. Nabízí přesné nastavení napětí a proudu s digitálním ovládáním a monitoringem.

Klíčové vlastnosti

• Výstupní napětí: 0–60 V (rozlišení 0,01 V)
• Výstupní proud: 0–24 A (rozlišení 0,01 A)
• Maximální výkon: 1440 W
• Barevný LCD displej: 2,4 palce s nastavitelným jasem (6 úrovní)
• Režimy regulace: konstantní napětí (CV) a konstantní proud (CC)
• Doba odezvy CV: 2 ms (zátěž 0,1–5 A)
• Měření kapacity: 0–9999,9999 Ah
• Měření energie: 0–9999,9999 Wh
• Externí teplotní senzor: -10 °C až +100 °C

Technické parametry

Model

RD6024

Rozsah vstupního napětí

6–70 V

Přesnost výstupního napětí

±(0,3 % + 3 dig)

Přesnost výstupního proudu

±(0,5 % + 5 dig)

Přesnost vstupního napětí

±(1 % + 5 dig)

Typické zvlnění výstupu

250 mV Vp-p

Regulace zatížení CV

±(0,1 % + 2 dig)

Regulace zatížení CC

±(0,1 % + 3 dig)

Přesnost detekce teploty

±3 °C

Statistická chyba kapacity a energie

±2 %

Rozsah pracovních teplot

-10 °C až +40 °C

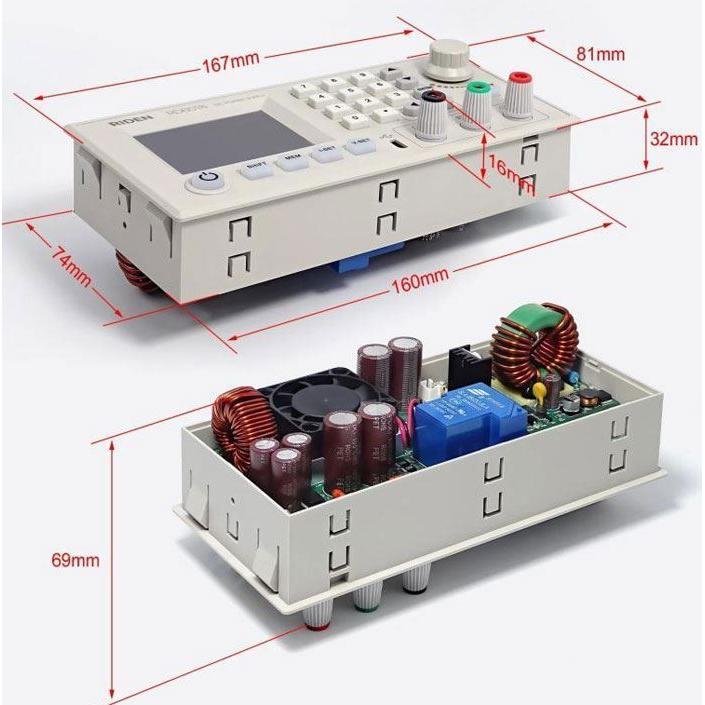

Rozměry

167 × 81 × 65 mm

Hmotnost (s balením)

607 g

Využití

Zdroj je určen pro laboratorní práce, vývoj a testování elektronických obvodů, nabíjení baterií, diagnostiku a servis. Vhodný pro elektrikáře, techniky, vývojáře a servisy. Režimy konstantního napětí a konstantního proudu umožňují přesné nastavení pro různé aplikace.

Důležité upozornění

• Výstup musí být používán izolovaně od vstupu, jinak dojde k nevratnému poškození.
• Při připojení induktivní zátěže (motor apod.) nesmí výstupní proud překročit 1/3 jmenovitého proudu zdroje, a to ani krátkodobě.
