Kód: et_1049

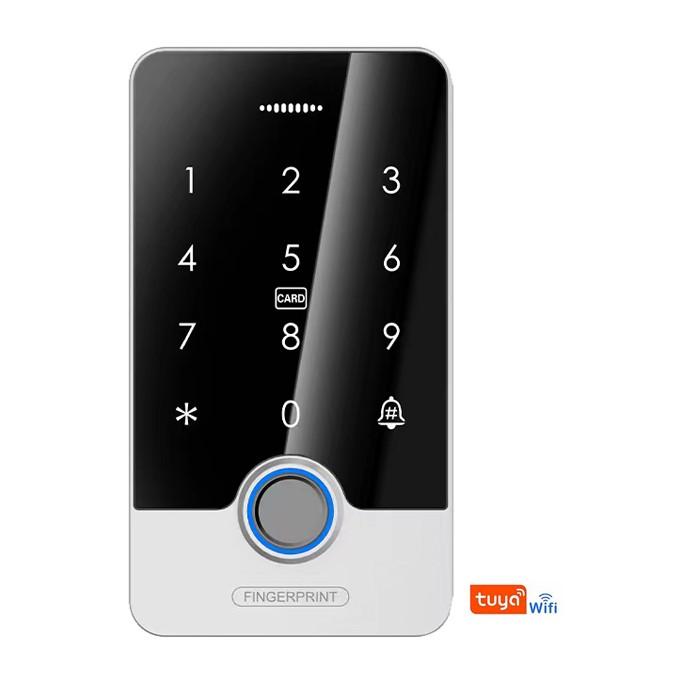

WIFI RFID přístupová TUYA čtečka otisku prstu s klávesnicí – 13,56 MHz ZONEWAY S30A je samostatný (autonomní) přístupový terminál v kovovém pouzdře: čtečka otisků prstů, RFID čtečka karet Mifare 13,56 MHz a podsvícená klávesnice v jednom zařízení. Dveře, branku nebo vrata otevřete otiskem prstu, kartou nebo PIN kódem – bez serveru a bez počítače, jen z napájení 10–24 V DC. Terminál uloží až 100 otisků prstů a 10 000 uživatelů s kartou nebo PIN kódem, je vodotěsný (IP66) a v aplikaci Tuya Smart / Smart Life ho přes WiFi ovládáte i z telefonu. Biometrická čtečka S30A spojuje tři způsoby přístupu – otisk prstu, RFID kartu a PIN kód – a snadno se přizpůsobí různým bezpečnostním potřebám: ve výchozím nastavení otevře dveře kterýkoli z nich, v nastavení ale můžete povolit jen kartu, jen PIN kód, jen otisk, kartu s PIN kódem nebo skupinu uživatelů – systém lze tedy používat i pouze s kartami a PINy. Uživatelé jsou uloženi přímo v zařízení, proto jde o samostatný elektronický přístupový systém pro vstupy do bytových domů, kanceláří, skladů i domácností bez komplexního serverového systému. Pouzdro ze zinkové slitiny odolává násilnému poškození a vandalismu; robustní kovové provedení zaručuje dlouhou životnost a profesionální vzhled a otisky prstů lze jen těžko kopírovat fotografií apod. Biometrická autentizace zvyšuje ochranu proti neoprávněnému vstupu, protože uživatel nemusí nosit klíč ani kartu; spolehlivost identifikace však závisí na snímači, nastavení a kvalitě načtení otisku. Díky Tuya WiFi je ZONEWAY S30A součástí chytré domácnosti i firemního provozu: v aplikaci Tuya Smart / Smart Life otevřete dveře z telefonu, zkontrolujete stav dveří a nastavíte dočasný PIN kód například pro návštěvu nebo řemeslníka. Spolu s elektrickým nebo magnetickým zámkem z terminálu uděláte zámek na otisk prstu (biometrický zámek dveří), který dveře otevře i kartou nebo kódem, a přes výstup Wiegand ho připojíte k dalším částem přístupového systému. Klíčové funkce Odemčení otiskem prstu: rychlá a přesná identifikace pomocí biometrie, až 100 uživatelů s otiskem. Odemčení heslem: dotyková klávesnice s podsvícením (podsvícení lze vypnout nebo nastavit na inteligentní režim), PIN o 4–6 číslicích. RFID 13,56 MHz: karty Mifare se čtecí vzdáleností do 60 mm, režim karta + PIN kód. Tuya WiFi: ovládání, kontrola stavu dveří a dočasné PIN kódy v aplikaci Tuya Smart / Smart Life, online aktualizace zařízení (OTA). Krytí IP66: vodotěsné pouzdro ze zinkové slitiny pro venkovní použití, provozní teplota −20 až +60 °C. Wiegand vstup / výstup: 26–44 bitů, 56 a 58 bitů; terminál lze přepnout i do režimu čtečky pro řídicí jednotku. Uživatelská kapacita: až 10 000 uživatelů s kartou nebo PIN kódem a 100 otisků prstů. Bezpečnostní funkce: blokace po opakovaných neplatných pokusech (Lockout), alarm, detekce dveří a ochrana proti sabotáži (tamper). Parametry S30A přehledně Kapacita: 100 otisků prstů, 10 000 uživatelů s kartou nebo PIN kódem Karty: Mifare (IC), 13,56 MHz, čtecí vzdálenost do 60 mm Krytí a pouzdro: IP66 (vodotěsné), zinková slitina Napájení: 10–24 V DC; klidový proud do 50 mA, při provozu do 120 mA Provozní podmínky: teplota −20 až +60 °C, vlhkost 10–99 % Vstupy a výstupy: relé (NC / COM / NO), tlačítko Exit, dveřní kontakt, externí alarm, externí zvonek Wiegand: vstup / výstup 26–44, 56 a 58 bitů; PIN jako 4 bity, 8 bitů (ASCII) nebo 10místné číslo karty Komunikace: WiFi, aplikace Tuya Smart / Smart Life, aktualizace OTA Režimy dveří: Pulse (doba otevření 0–180 s, výchozí 5 s) a Toggle Signalizace: LED (červená, oranžová, zelená) a bzučák Co je v balení Podle výrobce balení obsahuje přístupový terminál ZONEWAY S30A, samořezné šrouby a hmoždinky pro upevnění na zeď. Dvě provedení terminálu S30A Terminál S30A existuje ve dvou provedeních a obě se programují stejně – podle společného návodu výrobce. Široké provedení má klávesnici ve třech sloupcích (1–9, *, 0) a tlačítko zvonku: klávesa # je u něj znázorněná symbolem zvonku. Právě toto provedení vidíte na fotografiích u produktu. Úzké provedení má tlačítka ve dvou sloupcích (1–2, 3–4, 5–6, 7–8, 9–0, *–#) a symbol zvonku u něj není. Výhody biometrické čtečky: Multimodální autentizace: umožňuje ověřování pomocí otisku prstu, RFID karty i PIN kódu, což podporuje flexibilní a bezpečný přístup. Vyšší úroveň bezpečnosti: při přístupu otiskem není nutné nosit klíč nebo kartu. Biometrie sama o sobě nepředstavuje záruku proti všem způsobům zneužití. Robustní konstrukce: s krytím IP66 je zařízení odolné vůči prachu i vodě, vhodné pro vnitřní i venkovní instalaci. Vysoká uživatelská kapacita: podpora až 100 otisků prstů a 10 000 karet a PIN kódů umožňuje škálovat použití od malých provozů až po větší organizace. Snadná integrace: Wiegand vstup / výstup (26–44, 56 a 58 bitů) umožňuje připojení k většině přístupových panelů a zámků. Odolnost a spolehlivost: kovové tělo zvyšuje odolnost vůči mechanickému poškození a vandalismu. Co S30A umí navíc Režim Interlock pro dvoje dveře: druhé dveře se otevřou, až když jsou první dveře zavřené – typicky u propustí a vstupů s vyššími nároky na bezpečnost. Režim vyžaduje nainstalovaný dveřní kontakt a dva terminály zapojené podle schématu výrobce. Blokace a alarm (Lockout): po 10 neplatných pokusech (karta nebo otisk) během 10 minut se terminál na 10 minut zablokuje; dveře lze v té době otevřít tlačítkem Exit. Alternativně lze zapnout režim, kdy terminál po stejném počtu pokusů pípá a spustí externí alarm; platný uživatel alarm zruší. Detekce dveří: s dveřním kontaktem terminál pozná dveře, které zůstaly otevřené déle než minutu, a upozorní pípáním; dveře otevřené násilím spustí alarm zařízení i externí alarm. Dobu alarmu nastavíte na 1 až 3 minuty, případně alarm vypnete. Návštěvníci: pro návštěvu nebo řemeslníka přidáte kartu či PIN kód s omezeným počtem použití; pro návštěvníky je vyhrazeno 10 ID (9991–10000). Dočasný PIN kód nastavíte i v aplikaci. Skupinový přístup (multi-user): dveře se otevřou, až když se za sebou ověří 2 až 9 různých uživatelů (interval mezi nimi nejvýše 10 s). Karta správce a otisk správce: uživatele rychle přidáte nebo smažete přiložením správcovské karty či otisku, bez zadávání kódu; řadu karet s po sobě jdoucími čísly přidáte jedním příkazem. Přenos uživatelů mezi terminály: uživatele s kartou a PIN kódem zkopírujete mezi dvěma terminály ZONEWAY S30A propojením jejich Wiegand vodičů (oba musí mít stejný kód správce a tuto funkci podporovat; otisky prstů se nepřenášejí). Režim čtečky Wiegand: terminál přepnete na čtečku pro řídicí jednotku; hnědý vodič pak ovládá zelenou LED a žlutý bzučák čtečky. Vlastní PIN uživatele: každý uživatel si může svůj PIN změnit sám na klávesnici. Tichý provoz: zvuky, červenou LED i podsvícení klávesnice lze nastavit nebo vypnout. Zapojení vodičů a montáž Montáž je jednoduchá: podle otvorů v zadním krytu označíte a vyvrtáte otvory, zadní kryt připevníte hmoždinkami, protáhnete kabel a zapojíte vodiče (nepoužité vodiče izolujte) a nasadíte přední kryt, který sešroubujete se zadním. Vodiče: NC (oranžová), COM (fialová) a NO (modrá) jsou kontakty relé pro zámek; GND (černá) a DC+ (červená, 10–24 V DC) slouží k napájení; OPEN (žlutá) je tlačítko Exit, D_IN (hnědá) dveřní kontakt, ALARM− (šedá) záporný pól externího alarmu, D0 (zelená) a D1 (bílá) Wiegand vstup / výstup a dva vodiče BELL (růžové) jsou pro externí zvonek. Při použití běžného (společného) napájecího zdroje pro terminál i zámek je podle výrobce nutná ochranná dioda 1N4004 nebo ekvivalentní, jinak může dojít k poškození čtečky. Terminál potřebuje 10–24 V DC; při zámku s vyšším příkonem počítejte s dostatečně dimenzovaným zdrojem (doporučujeme 12 V DC / 1–2 A). První zapnutí a nejčastější kroky při programování Vstup do programování: * kód správce # – výchozí kód správce je 123456, po prvním zapnutí ho změňte. Změna kódu správce: 0# nový kód # nový kód znovu # – kód správce je libovolných 6 číslic. Přidání uživatele: karta – 1# a přiložit kartu (nebo zadat číslo karty a #); otisk prstu – 1# a prst přiložit třikrát; PIN – 1# a zadat 4–6 číslic a #. Smazání uživatele: 2# a přiložit kartu či prst nebo zadat číslo karty či PIN; všechny uživatele smaže 2# kód správce #. Ukončení programování: * Obnovení továrního nastavení: podržte tlačítko Exit, zapněte napájení a po dvou pípnutích tlačítko uvolněte; pak přiložte kartu správce, nebo třikrát otisk prstu správce (jedno z toho) – rozsvítí se červená LED a zazní pípnutí. Uživatelé se při obnovení továrního nastavení nesmažou. Doporučené použití Elektronické přístupové systémy s otiskem prstu, kartou a PIN kódem se hodí všude tam, kde klíče nestačí nebo se ztrácejí: Přístupový systém pro bytové domy, rodinné domy a kanceláře Menší firmy, technické místnosti, sklady Hotely, penziony a jiná ubytovací zařízení Branky, garáže a vedlejší vchody, kde terminál zůstává venku v dešti i mrazu (IP66, −20 až +60 °C) Společenství vlastníků, firmy a správci objektů s velkým počtem uživatelů (až 10 000 karet a PIN kódů) Propusti a oddělené zóny (režim Interlock se dvěma terminály) Místa, kde je vyžadováno multifunkční přístupové řešení a kontrola vstupu bez serveru Ovládání v aplikaci a ukázková videa Ukázka funkčnosti aplikace TUYA ve spojení s klávesnicí a čtečkou ZONEWAY, která aplikaci TUYA také podporuje Časté dotazy k S30A Kolik otisků prstů a karet S30A uloží? Až 100 otisků prstů a 10 000 uživatelů s kartou nebo PIN kódem. ID otisků je 1–100, ID karet a PIN kódů 1–9988, ID 9989 a 9990 jsou vyhrazena pro uživatele anti-duress a 9991–10000 pro návštěvníky. Jaké karty čtečka čte? Prodávané provedení je určené pro karty Mifare (IC) na frekvenci 13,56 MHz; čtecí vzdálenost je do 60 mm. Karty se k terminálu přikládají ke značce karty na klávesnici. Funguje terminál i bez aplikace? Ano. Je to samostatný přístupový terminál: uživatelé jsou uloženi přímo v zařízení a dveře otevřete otiskem prstu, kartou nebo PIN kódem. Aplikace Tuya Smart / Smart Life přidává ovládání z telefonu, kontrolu stavu dveří a dočasné PIN kódy. Zrušení spárování s aplikací provedete v programování příkazem 90# a kódem správce; telefony pak zařízení nemohou ovládat. Jak obnovit tovární nastavení a jaký je výchozí kód? Výchozí kód správce je 123456 (po prvním zapnutí ho změňte na vlastní šestimístný). Tovární nastavení vrátíte tak, že podržíte tlačítko Exit, zapnete napájení, po dvou pípnutích tlačítko uvolníte a přiložíte kartu správce, nebo třikrát otisk prstu správce (jedno z toho). Uložení uživatelé zůstanou zachováni. Jaké napájení a jaký zdroj S30A potřebuje? Terminál pracuje na 10–24 V DC, klidový proud je do 50 mA a při provozu do 120 mA. Zámek nebo magnet se do výpočtu zdroje přičítá zvlášť; běžně se používá 12 V DC / 1–2 A. Při společném zdroji pro terminál i zámek výrobce vyžaduje diodu 1N4004 nebo ekvivalentní. Lze S30A použít jako čtečku k řídicí jednotce? Ano. V režimu čtečky Wiegand terminál posílá data do řídicí jednotky přes vodiče D0 a D1. Formát se nastavuje v rozsahu 26–44 bitů, u karet Mifare také 56 a 58 bitů; PIN lze odesílat jako 4 bity, 8 bitů (ASCII) nebo 10místné virtuální číslo karty. Popis zpracoval specialista – elektrotechnik. Technické údaje vycházejí z návodu výrobce. Mobilní aplikace Terminál ZONEWAY ovládáte v aplikaci Tuya Smart, nebo v alternativní aplikaci Smart Life – Smart Living. Obě jsou zdarma pro Android (Google Play) i iOS (App Store). O platformě TUYA TUYA je globální vývojářská platforma AI + IoT a přední světová hlasová interaktivní platforma, která spojuje spotřebitele, výrobní značky, OEM výrobce a distributory. Tuya propojuje jednotlivé přístroje v chytré domácnosti a hraje zásadní roli ve světě Internetu věcí (Internet Of Things - IoT). V rámci šifrované komunikace dokáže propojit zařízení různých výrobců při zachování jejich vzájemné kompatibility a pohodlného ovládání. Cílem je poskytnout zákazníkům jednoduché řešení pro IoT - Internet věcí . Po celém světe byla zřízena 3 hlavní datová centra s cloudovým uložištěm dat s pokrytím Asie, Evropy a Ameriky. Datová centra - ASIE: Ali Hangzhou (hlavní serverovna), Qingdao (serverovna) a Šanghaj (serverovna). Datová centra - AMERIKA: Oregon (hlavní serverovna) a Virginie (serverovna). Datová centra - EVROPA: Frankfurt nad Mohanem (serverovna). Rodina chytrých zařízení Tuya od ZONEWAY Zařízení ZONEWAY s platformou Tuya (kamery, videozvonky, zámky, čidla, spínače) se ovládají v jedné aplikaci Tuya Smart / Smart Life.
