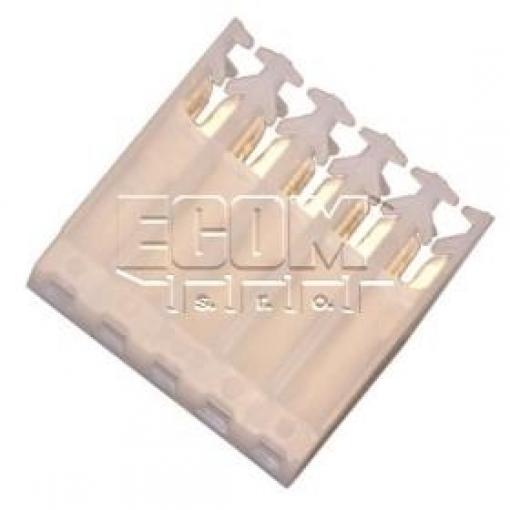

Jednořadá IDC zásuvka (zdířka) určená pro přímé připojení plochého páskového kabelu bez nutnosti pájení. Standardní součást v průmyslové elektromechanické automatizaci a řídicích systémech.
Vlastnosti
- Počet kontaktů: 5 (1×05)
- Typ: IDC (Insulation Displacement Connector) — zásuvka/zdířka
- Jmenovité napětí: 250 V AC
- Jmenovitý proud: 7 A
- Rozteč kontaktů: 3,96 mm
- Pouzdro: plastové, standardní provedení
- Teplotní rozsah: -40 °C až +105 °C
- Certifikace: RoHS (bezolovnatý)
Využití
IDC konektory se používají pro připojení plochých páskových kabelů v průmyslové automatizaci, řídicích panelech, měřicích přístrojích a signalizačních systémech. Výhodou je rychlá montáž bez pájení — kabel se vloží do zásuvky a mechanicky se upevní.
Technické parametry
- Model
- H8396-05PBTW00R
- Počet kontaktů
- 5
- Napětí
- 250 V AC
- Proud
- 7 A
- Rozteč
- 3,96 mm
- Teplotní rozsah
- -40 °C až +105 °C
- Certifikace
- RoHS
