Kód: et_0888

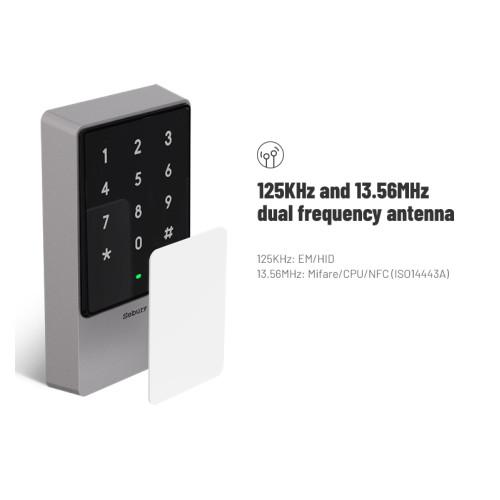

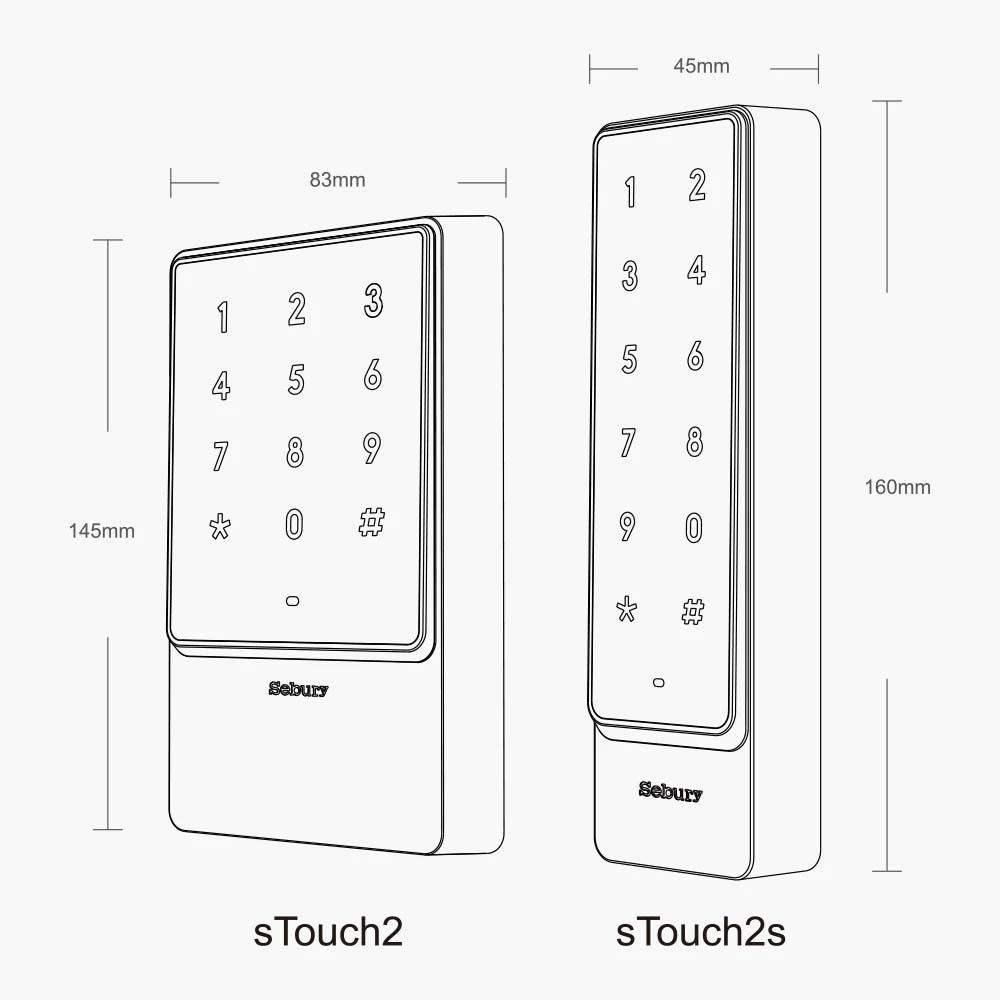

Antivandal přístupová klávesnice Sebury sTouch2 pro PIN i dvě RFID frekvence Sebury sTouch2 je široká kovová přístupová klávesnice s kapacitní dotykovou plochou, integrovaným relé a dvoupásmovou RFID čtečkou. Přijímá identifikátory EM a HID na 125 kHz i kompatibilní MIFARE, CPU a NFC transpondéry na 13,56 MHz podle ISO 14443A. Jedno zařízení tak zvládne PIN, kartu nebo jejich kombinaci a podle nastavení může řídit jedny dveře samostatně, pracovat jako Wiegand čtečka nebo vytvořit anti-passback průchod s externí čtečkou. Široké provedení 145 × 83 mm nabízí přehlednou dotykovou klávesnici a dobře čitelnou signalizaci. Tělo ze zinkové slitiny, zesílený skleněný panel, plně zalitá elektronika, krytí IP65 a mechanická odolnost IK10 z něj dělají přesvědčivou volbu pro vstupy, kde je důležitá odolnost, snadná obsluha i možnost budoucího napojení na nadřazený systém. Co na sTouch2 ocení uživatel i instalační technik Dvě RFID frekvence: EM/HID 125 kHz a MIFARE/CPU/NFC 13,56 MHz v jedné klávesnici. Až 2000 uživatelů: každý uživatelský záznam může pracovat s kartou a vlastním PINem. Tři režimy zařízení: autonomní přístupová jednotka, externí Wiegand čtečka nebo anti-passback. Více způsobů otevření: karta, PIN, karta + PIN, karta nebo PIN a potvrzení 2 až 10 různými kartami. Odolné provedení: zinková slitina, zesílené sklo, plně zalitá elektronika, IP65 a IK10. Praktická integrace dveří: relé NO/NC/COM, odchodové tlačítko, dveřní kontakt a alarmový výstup. EM/HID, MIFARE/CPU/NFC a PIN v jediném zařízení RFID 125 kHz pro EM a HID identifikátory Nízkofrekvenční část čtečky podporuje EM i HID karty na 125 kHz. Výrobce uvádí čtecí vzdálenost do 5 cm; skutečný dosah závisí na konstrukci, orientaci a kvalitě konkrétní karty i na okolí instalace. HID karta předává svůj Wiegand formát automaticky v podporovaném rozsahu 26 až 37 bitů. RFID 13,56 MHz pro MIFARE, CPU a NFC Druhá anténa čte kompatibilní MIFARE, CPU a NFC identifikátory podle ISO 14443A na 13,56 MHz, obvykle do 2 cm. Označení NFC zde popisuje podporovanou technologii bezkontaktního identifikátoru; samo o sobě neznamená mobilní aplikaci ani zaručené odemykání každým telefonem. PIN dlouhý 4 až 6 číslic Kapacitní klávesnice umožňuje zadat uživatelský PIN o délce 4 až 6 číslic. Kód lze podle režimu použít samostatně nebo jako druhý krok po načtení karty. Uživatel si může svůj PIN změnit, pokud zná příslušný uživatelský identifikátor a původní kód nebo použije vlastní kartu podle postupu v manuálu. Tři pracovní režimy pro různé typy instalace Samostatné řízení jedněch dveří V autonomním režimu jsou oprávnění uložena přímo v sTouch2. Klávesnice vyhodnotí kartu nebo PIN a ovládá zámek vlastním relé NO/NC/COM. Současně lze připojit odchodové tlačítko, dveřní kontakt a externí alarm. Otevírací impulz je nastavitelný na 50 ms nebo 1 až 99 sekund; k dispozici je také přepínací režim, který po každém platném přístupu změní a udrží stav relé. Wiegand čtečka pro externí kontrolér V režimu Reader předává sTouch2 načtené karty a údaje z klávesnice nadřazené řídicí jednotce. Karty používají Wiegand 26 až 37 bitů, klávesnice umí výstup jednoho tlačítka ve 4bitovém nebo 8bitovém formátu a také virtuální číslo karty vytvořené z facility code a zadaného kódu. Řídicí logika a spínací relé tak mohou zůstat v chráněné části objektu. Anti-passback s externí čtečkou Po připojení kompatibilní externí Wiegand čtečky lze aktivovat anti-passback. Uživatel musí střídavě načíst kartu na vstupní a výstupní straně; stejnou kartu tedy nelze použít dvakrát za sebou ve stejném směru. Tento režim pomáhá omezit předávání jedné karty více osobám. Podle manuálu jsou v anti-passback režimu uživatelské PINy neaktivní. Způsoby ověření podle provozu objektu Karta, karta + PIN nebo karta či PIN Správce může zvolit otevření pouze kartou, dvoufázové ověření kartou a PINem nebo flexibilní režim, ve kterém stačí karta či PIN. Přísnější kombinace se hodí pro citlivější prostory, zatímco jednoduché načtení karty urychlí běžný průchod kanceláří nebo bytovým domem. Víceuživatelské otevření 2 až 10 kartami V kartovém režimu lze vyžadovat postupné načtení 2 až 10 různých platných karet. Jednotlivá načtení musí následovat v intervalu kratším než 5 sekund. Funkce se hodí například tam, kde nemá jedna osoba sama uvolnit vstup do vyhrazeného prostoru. Dotyková klávesnice a nastavitelné podsvícení Zesílený skleněný panel používá kapacitní dotyková tlačítka bez vystouplých mechanických kláves. Podsvícení lze nastavit jako trvale zapnuté, trvale vypnuté nebo automatické. V automatickém režimu se po použití rozsvítí a po 30 sekundách nečinnosti zhasne. Samostatně lze zapnout nebo vypnout běžnou akustickou odezvu tlačítek. Wiegand vstup i výstup pro promyšlenou integraci Obousměrné využití vodičů D0/D1 je jednou z hlavních předností sTouch2. V samostatném a anti-passback režimu slouží Wiegand jako vstup pro externí čtečku; v režimu Reader naopak sTouch2 odesílá data do kontroléru. Facility code pro virtuální kartové číslo lze nastavit v rozsahu 0 až 15. Před montáží vždy ověřte očekávaný bitový formát a způsob zpracování PINu na straně řídicí jednotky. Alarmové funkce a ochrana proti zneužití Sabotážní a dveřní alarm Při aktivní ochraně proti sejmutí může neoprávněné oddělení zařízení od montážní plochy spustit vestavěný bzučák i externí alarmový výstup. Připojený dveřní kontakt umožňuje signalizovat neoprávněné otevření dveří. Alarm lze zrušit platnou kartou nebo administrátorským heslem, případně skončí po nastavené době. Poplachový identifikátor pro přístup pod nátlakem Samostatná anti-stress karta nebo anti-stress PIN dveře otevře a současně aktivuje externí alarmový výstup, aniž by se rozezněl vestavěný bzučák. Funkce má význam pouze tehdy, když je alarmový vodič správně připojen k navazující signalizaci nebo zabezpečovacímu systému a celý scénář je při předání otestován. Ochrana po deseti chybných pokusech Anti-crack ochrana může po deseti po sobě jdoucích chybných kartách nebo heslech klávesnici na 10 minut zablokovat, případně aktivovat alarm na 1 až 3 minuty. Lze také ponechat neomezený počet pokusů. Správce tak volí rovnováhu mezi dostupností a ochranou proti automatickému zkoušení kódů. Praktické programování a návaznost na starší řady sTouch2 navazuje na starší široké klávesnice řady sTouch-W-w, ale přidává přepracované snímání, odolnou dotykovou plochu a v této přesné hardwarové variantě také společnou podporu EM/HID 125 kHz a MIFARE/CPU/NFC 13,56 MHz. Díky tomu se hodí nejen pro novou montáž, ale i pro modernizaci vstupu, kde je potřeba zachovat část starších identifikátorů a postupně přejít na novější karty. Základní nastavení lze provádět přímo na klávesnici; pro rychlejší správu slouží také infračervený ovladač a správcovské karty pro přidávání a odebírání uživatelů. U autonomní sestavy lze použít přístupový napájecí zdroj Sebury BPS-01 nebo jiný odborně zvolený stabilizovaný zdroj v povoleném rozsahu zařízení. Ke vstupu lze připojit odchodové tlačítko řady BT nebo sButton, dveřní kontakt, externí signalizaci a podle režimu také sekundární Wiegand čtečku. Při náhradě starší klávesnice nestačí porovnat pouze napájecí napětí. Je nutné ověřit logiku zámku NO/NC, proudovou potřebu zámku, použitý Wiegand formát, funkci jednotlivých vodičů a způsob uložení uživatelů. Správně nastavená sTouch2 tak může pracovat jako samostatná přístupová jednotka i jako kvalitní vstupní prvek rozsáhlejšího přístupového systému. Schéma zapojení sTouch2 Schéma rozlišuje režim externí Wiegand čtečky a autonomní zapojení s přístupovým napájecím zdrojem. U zámku je nutné předem určit, zda se odemyká přivedením napájení, nebo jeho odpojením, a podle toho zvolit kontakt NO nebo NC. Zkontrolujte také napětí a proudový odběr zámku; manuál tohoto modelu neuvádí povolený proud relé, proto jej nelze odvozovat z jiného zařízení. Videoukázka výrobce Oficiální video výrobce ukazuje vzhled a základní použití řady sTouch2. Při skutečné montáži se vždy řiďte kompletním manuálem a zapojením pro přesný model; video nenahrazuje kontrolu typu zámku, napájení a Wiegand formátu. Montáž a každodenní provoz Plně zalitá elektronika a krytí IP65 dovolují venkovní použití, ale správná montáž zůstává zásadní. Kabelový průchod a podklad musí být utěsněné, spodní část musí dosednout bez mezery a napájecí i datové vedení je vhodné chránit proti rušení a přepětí. U instalace na kovovou konstrukci předem ověřte reálný dosah použitých RFID médií. Obnovení továrního nastavení vrátí provozní parametry a výchozí administrátorské heslo, ale podle manuálu nesmaže uložené uživatele. Před předáním proto vždy změňte výchozí heslo, zaznamenejte nastavený režim a prakticky vyzkoušejte kartu, PIN, odchodové tlačítko, dveřní kontakt i alarm. Kde dává široká sTouch2 největší smysl sTouch2 je vhodná pro kanceláře, sklady, dílny, společné vstupy bytových domů, technické místnosti i menší provozovny. Širší čelní plocha je přehledná pro časté zadávání PINu, zatímco kombinace dvou RFID pásem pomáhá při přechodu mezi staršími a novějšími identifikátory. Pro úzkou zárubeň je určena samostatná slim varianta sTouch2s; před objednáním proto porovnejte dostupnou montážní plochu. Co ověřit před objednáním zda používáte EM/HID 125 kHz nebo MIFARE/CPU/NFC 13,56 MHz podle ISO 14443A, zda chcete autonomní řízení dveří, výstup do kontroléru nebo anti-passback s externí čtečkou, jaký Wiegand formát a způsob zpracování klávesnice podporuje nadřazený kontrolér, zda je zámek typu fail-safe nebo fail-secure a jaké má napětí i odběr, zda napájecí zdroj pokryje klávesnici, zámek, externí čtečku a alarm, zda je pro montáž vhodné široké tělo 145 × 83 × 26 mm. Časté otázky Funguje sTouch2 bez řídicí jednotky? Ano. V autonomním režimu ukládá až 2000 uživatelů a ovládá jedny dveře vlastním relé. Vyžaduje vhodný napájecí zdroj a správné zapojení zámku. Umí tato varianta současně 125 kHz i 13,56 MHz? Ano. Přesný model sTouch2 podporuje EM/HID 125 kHz a MIFARE/CPU/NFC 13,56 MHz podle ISO 14443A. Shodná frekvence však sama nezaručuje kompatibilitu každého proprietárního čipu. Lze vyžadovat kartu i PIN? Ano. Vedle karty nebo PINu lze nastavit dvoufázové otevření kartou a následným 4–6místným PINem. Jak funguje anti-passback? Po připojení externí Wiegand čtečky musí uživatel střídat načtení na vstupní a výstupní straně. V tomto režimu nejsou uživatelské PINy aktivní. Je klávesnice vhodná ven? Výrobce uvádí plně zalitou konstrukci a IP65. Přesto je nutné správně utěsnit kabelový průchod, zvolit rovný podklad a chránit napájecí i datové vedení. Je sTouch2 stejná jako sTouch2s? Funkčně jsou si velmi blízké, ale rozměry se liší. sTouch2 je široká 145 × 83 × 26 mm; sTouch2s je úzká slim varianta 160 × 45 × 26 mm. Obsah balení 1× přístupová klávesnice a RFID čtečka Sebury sTouch2, 1× montážní šablona, 1× krytka montážního šroubu, 4× hmoždinka a 4× samořezný šroub, 1× návod v anglickém jazyce. sTouch2 je technicky vyspělá a přitom přehledná volba pro instalace, které chtějí spojit PIN, dvě RFID frekvence, odolné dotykové provedení a možnost samostatného i systémového nasazení.
