Kód: et_0340

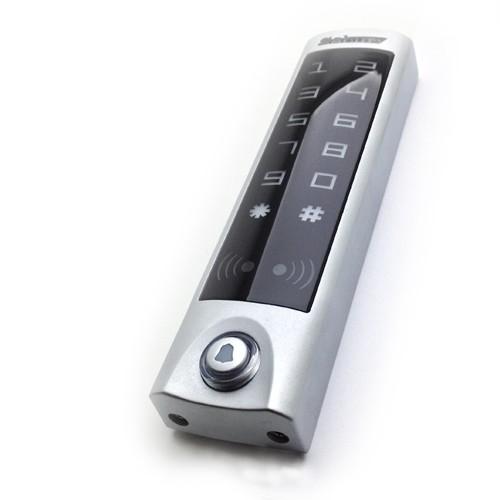

Kompletní přístupový set Sebury sTouch s oddělenou řídicí částí Sebury sTouch je profesionální split přístupový set pro jedny nebo dvoje dveře. Obsahuje kovovou venkovní přístupovou jednotku s kapacitní dotykovou klávesnicí a RFID čtečkou, vnitřní zabezpečenou napájecí a řídicí jednotku iBox a podsvícené odchodové tlačítko sButton. Uživatel vstupuje kartou, PINem nebo jejich kombinací, zatímco relé zámku, síťové napájení a rozhodovací část zůstávají na chráněné straně dveří. Oddělené provedení je hlavní výhodou setu: demontáž nebo elektrické napadení venkovní klávesnice neposkytne přímý přístup k vodičům zámku. Přístupová jednotka komunikuje s iBoxem a ten ovládá zámek, odchodové tlačítko, dveřní kontakt, zvonek i alarmové funkce. Zámek, dveřní kontakt, externí čtečka a akustický zvonek nejsou součástí tohoto setu a volí se podle konkrétních dveří. Co přesně získáte 1× přístupová jednotka Sebury sTouch s kapacitními dotykovými tlačítky, RFID čtečkou a tlačítkem zvonku, 1× iBox – zabezpečený napájecí a řídicí modul umístěný uvnitř objektu, 1× sButton – podsvícené mechanické odchodové tlačítko s kontakty NO/NC/COM, manažerské a uživatelské karty, montážní prvky, ochranné diody a návody podle balicího seznamu výrobce. Varianta sTouch-W nebo sTouch-S podle místa montáže Set lze dodat s jedním ze dvou tvarů přístupové jednotky: širší sTouch-W o rozměrech 125 × 83 × 21,7 mm nebo úzkou a vyšší sTouch-S o rozměrech 158,6 × 43 × 21,7 mm. Obě používají kapacitní dotykovou vrstvu bez pohyblivých kontaktů. Požadované provedení uveďte do poznámky objednávky a předem ověřte jeho dostupnost; nejde o dvě klávesnice v jednom balení. Dodávaná varianta s kódem ELETUR 0340 a EAN 8595694005919 používá RFID 125 kHz s podporou EM/HID. Manuál celé řady popisuje také jiné kartové varianty, ty však nelze bez ověření zaměňovat s touto konkrétní skladovou položkou. 2000 uživatelů a několik způsobů autorizace Systém ukládá až 2000 uživatelů. Každý může mít kartu a vlastní PIN. Podle nastavení lze dveře otevřít pouze kartou, kartou a čtyř- až šestimístným PINem nebo kartou či PINem. K dispozici je také vícekaretní režim, ve kterém musí během stanoveného intervalu předložit kartu dva až deset platných uživatelů. Správa bez počítače Běžné programování probíhá z klávesnice. Systém podporuje hlavní kód, manažerskou kartu pro rychlé přidávání a druhou kartu pro mazání uživatelů. Ztracenou kartu lze odstranit podle uživatelského ID. Uživatelská data zůstávají v nevolatilní paměti i po výpadku napájení. Tísňová karta a tísňový PIN Pro situaci, kdy je uživatel donucen dveře otevřít, lze nastavit tísňovou kartu a tísňový PIN. Dveře se obslouží podle konfigurace a systém současně aktivuje příslušnou alarmovou reakci. Funkci je nutné navrhnout a otestovat společně s připojenou signalizací. Jedny nebo dvoje dveře iBox poskytuje svorky a logiku pro ovládání jednoho nebo dvou dveřních okruhů. Ve dvoudveřovém režimu pracuje se dvěma uživatelskými zónami, takže lze určit, kdo smí otevřít první a kdo druhé dveře. V závislosti na zvoleném schématu se doplňuje externí čtečka, druhá přístupová jednotka, dveřní kontakty a odchodová tlačítka. Interlock a antipassback Manuál popisuje vzájemné blokování dvou dveří, antipassback pro jedny dveře i antipassback pro dvoje dveře. Interlock zabrání otevření druhých dveří, dokud nejsou první bezpečně zavřené. Antipassback kontroluje pořadí vstupu a výstupu a omezuje opakované předávání karty. Obě funkce vyžadují přesné zapojení dveřních kontaktů a správnou konfiguraci zón. Proč je split architektura bezpečnější Venkovní sTouch nevede přímo výkonové kontakty zámku. Pokus o zkrat, přerušení kabelu nebo působení silným magnetem tak nemá stejný dopad jako u jednoduché jednotky s relé přímo za čelním panelem. iBox s relé a napájením se montuje do interiéru, kde není z veřejného prostoru dostupný. Optický tamper přístupové jednotky Zadní strana sTouch používá fotosenzitivní tamper pro rozpoznání sejmutí z montážní desky. Tamper může vyvolat místní nebo navazující alarmovou reakci podle nastavení. Při instalaci musí přístupová jednotka správně dosednout na rovný podklad, jinak by ochrana nemusela pracovat spolehlivě. Odolné kovové provedení IP65 sTouch má konstrukci z hliníkové slitiny, zalitou elektroniku a krytí IP65. Je určená pro vnitřní i chráněné venkovní vstupy. Kabelový prostup a podklad musí být utěsněné samostatně; IP65 přístupové jednotky neznamená, že je voděodolný iBox určený pro síťové napětí. iBox patří vždy do suchého chráněného prostoru. Podsvícená kapacitní dotyková klávesnice Kapacitní tlačítka nemají pohyblivé mechanické kontakty a reagují lehkým dotykem. Podsvícení lze nastavit jako trvale zapnuté, vypnuté nebo automatické. Na čelním panelu je také tlačítko zvonku; iBox poskytuje dva zvonkové kontakty, které při stisku krátce sepínají přibližně na 200 ms. RFID EM/HID 125 kHz a Wiegand Přístupová jednotka této položky čte EM a HID karty 125 kHz s dosahem přibližně 3 až 6 cm. V režimu systémové čtečky může odesílat číslo karty ve Wiegand formátu 26 až 37 bitů; tovární hodnotou je 26 bitů. Formát klávesnice lze nastavit jako čtyř- až šestimístné číslo karty nebo jako 4bitová či 8bitová data jednotlivých kláves. Manuál upozorňuje, že bitová délka musí odpovídat kontroléru. Při nastavení na 26 bitů mohou podporované HID karty automaticky použít přirozenou délku 26–37 bitů; při vynuceném rozsahu 27–37 bitů se všechny karty odesílají zvoleným způsobem. Před integrací vždy ověřte reálné médium a konfiguraci nadřazeného systému. iBox – napájení, relé a vstupy v chráněném prostoru iBox přijímá síťové napájení 100–240 V AC a podle schématu umožňuje také externí DC napájecí větev. Pro přístupovou část poskytuje 12–14 V DC. Výrobce v tabulce uvádí výkon do 36 W a proudový údaj do 0,5 A; elektrický zámek proto vybírejte až po ověření jeho rozběhového a trvalého odběru, typu fail secure/fail safe a konkrétního zapojení. Kontakty pro zámek NO/NC/COM Reléové výstupy umožňují připojit zámek, který se odemyká přivedením napájení, i prvek uvolňovaný při výpadku. U indukčního zámku se podle schématu používá přiložená dioda 1N4004 proti napěťové špičce. iBox má také vstupy dveřních kontaktů, odchodových tlačítek, svorky externích čteček, alarm a kontakty zvonku. sButton – podsvícené odchodové tlačítko v balení sButton má panel z hliníkové slitiny a PC, bílou LED napájenou 12 V DC a přepínací kontakty NO, NC a COM. Červený a černý vodič napájí LED, dva žluté vodiče vedou kontakt C a NO; svorka NC je dostupná přímo na spínači. Panel měří 90 × 40 × 2,5 mm a výrobce uvádí mechanickou životnost přes jeden milion stisků. Tlačítko pracuje v prostředí -20 až +60 °C. Spínací údaj 250 V AC je laboratorní parametr samotného kontaktu, nikoli pokyn vést síťové napětí k přístupovému vstupu. V setu se sButton zapojuje jako bezpečné nízkonapěťové odchodové tlačítko k iBoxu. Bezpečnostní a provozní funkce alarm při násilném otevření nebo dlouho otevřených dveří podle dveřního kontaktu, blokace klávesnice nebo alarm po opakovaných neplatných pokusech, nastavitelná doba relé a přepínací toggle režim, volitelné zapnutí nebo vypnutí tamper alarmu, řízení zvukové a světelné signalizace, obnova továrních parametrů bez automatického vymazání databáze uživatelů. Co je nutné doplnit Set neobsahuje elektrický zámek ani mechanické kování. Podle dveří se doplňuje elektromechanický nebo elektromagnetický zámek, vhodný kabel, dveřní magnetický kontakt a případně externí čtečka, druhá přístupová jednotka, siréna či zvonek. Návrh musí respektovat požární a únikové požadavky objektu. Co ověřit před objednáním zda požadujete široké provedení sTouch-W nebo úzké sTouch-S, že používáte kompatibilní EM/HID karty 125 kHz, zda systém ovládá jedny nebo dvoje dveře a jaký režim průchodu potřebujete, typ zámku, proudový odběr a chování při výpadku napájení, počet externích čteček, tlačítek a dveřních kontaktů, že přesná položka má model 0340, EAN 8595694005919 a MPN sTouch. Časté otázky Je sTouch autonomní systém? Ano. Databázi a pravidla přístupu spravuje set s přístupovou jednotkou a iBoxem bez nutnosti počítače. sTouch lze podle manuálu také přepnout do Wiegand reader režimu. Je součástí elektrický zámek? Ne. Zámek se vybírá samostatně podle dveří, požadované bezpečnosti a dostupného proudu. Obsahuje set obě klávesnice sTouch-W a sTouch-S? Ne. Balení obsahuje jednu přístupovou jednotku ve zvoleném tvaru. Variantu uveďte v poznámce objednávky a ověřte dostupnost. Lze ovládat dvoje dveře? Ano, manuál popisuje dvoudveřový režim, dvě uživatelské zóny, interlock i antipassback. Konkrétní zapojení vyžaduje odpovídající příslušenství. Proč je iBox uvnitř? Chrání relé zámku, napájení a rozhodovací elektroniku před přímým dosahem z venkovní strany dveří. Podrobný obsah balení Přístupová jednotka sTouch 1× sTouch, 1× manuál, 1× rychlý instalační průvodce a 1× vrtací šablona, 4× samořezný šroub Ø3 × 20 mm a 4× hmoždinka Ø6 × 24 mm, 2× ochranná dioda 1N4004, 2× manažerská karta a 3× uživatelská EM karta. Odchodové tlačítko sButton 1× sButton, 1× manuál a 1× instalační šablona, 2× šroub Ø3 × 20 mm, 2× hmoždinka Ø6 × 24 mm, 1× šroubovák a čtyři vodiče. Zabezpečená jednotka iBox 1× iBox, 2× šroub Ø4 × 25 mm, 2× hmoždinka Ø6 × 30 mm, 1× napájecí propojovací vodič délky 50 cm a 1× šroubovák. Schéma a dokumentace Zařízení lze podle konkrétního zapojení propojit také se systémem Jablotron, například prostřednictvím modulu JA-111H-AD. Originální katalog a návody výrobce Sebury Český návod a instalační příručka pro sKey a sTouch
