Kapacitní biometrická čtečka ZONEWAY F6-W

Kapacitní F6W vodotěsná biometrická čtečka s WG26, IP68, EM 125kHz, Provedení čtečky antivandal, kapacita paměti čtečky je 200ks otisků prstů a 500ks RFID karet.

Princip činnosti kapacitní čtečky je založený na využití rozdílu kapacity mezi deskou snímače a povrchem prstu (vyvýšeniny a prohlubně). Snímač představuje jednu desku kapacitoru a druhou desku interpretují jednotlivá místa na prstu. Otisk se tak z pixelů získává v digitální formě. Pro načtení obrazu se prst přikládá na citlivou plochu osazenou velkým množstvím elektrod. Ty převedou kapacitně otisk prstu na digitální obraz, který se dál zpracovává. Papilární linie jsou k podložce více přilehlé než mezery mezi nimi, takže mají vyšší kapacitní odpor.

• Výhody – malý rozměr, jednoduchý princip funkčnosti, vysoká kvalita  a vysoká míra zabezpeční, otisky prstů lze jen těžko kopírovat fotografií apod.
• Nevýhody – kratší doba životnosti, opotřebení snímače  snímače je většinou nutné měnit v rozmezí 3 let (což je spíše problém z organizačního hlediska, než z pohledu ceny).

Vlastnosti:

• Kovová. Antivandal.
• Čtečka otisku prstů, kontrolér vstupu, WG26 vstup / výstup
• Kapacita: 200 otisků prstů a 500 karet - 125kHz EM
• Dva možnosti přístupu: kartou, otiskem prstu

Technická specifikace výrobce:

Card type: EM

Sleep electricity: ≤30mA

Working voltage: DC12V±10%

Static electricity: ≤80mA

Reading Range: 3-6cm

Electric lock output: ≤3A

Humidity: 20% to 90% RH

Short-circuit Protect: ≤100μS

Door Opening Time: 0-99s(Adjustable)

Dimensions: 110*45*20mm

Originál EN návod ke stažení ZDE

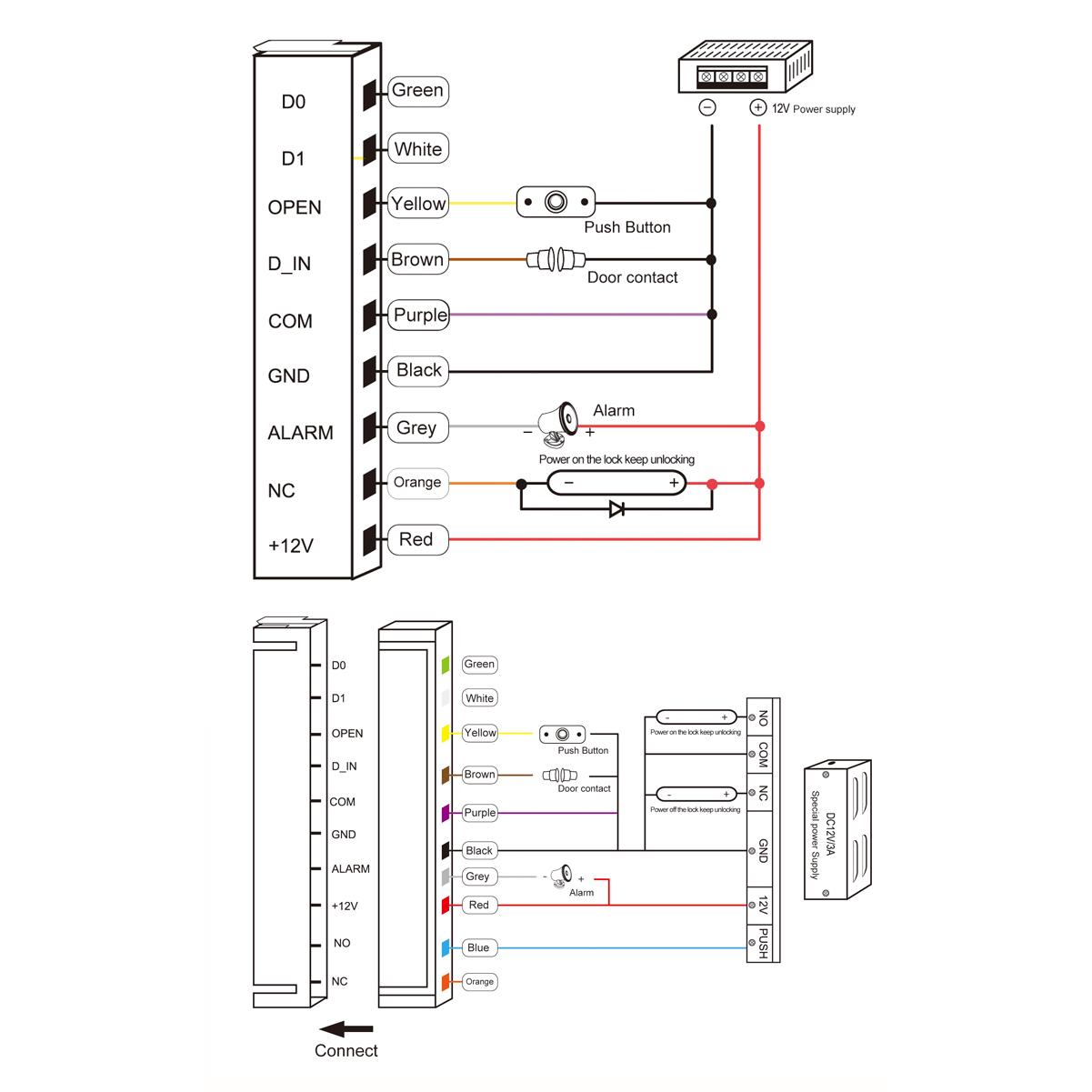

Schéma zapojení:

Ukázka provozu:
