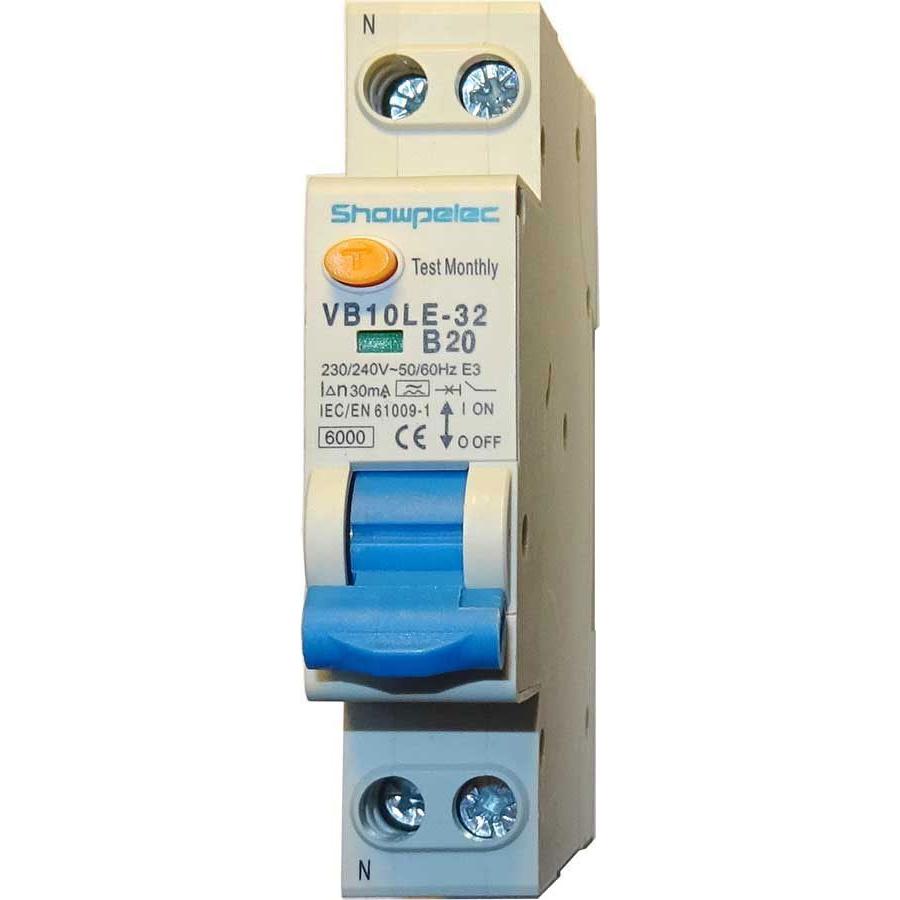

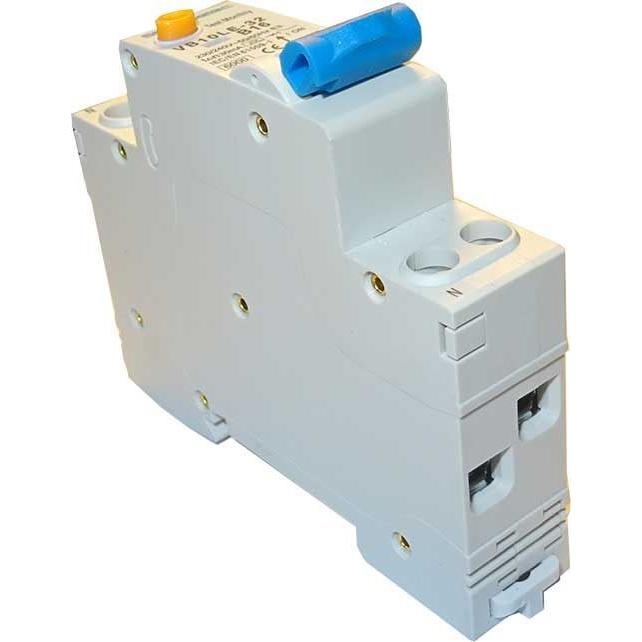

Jistič s proudovým chráničem VB10LE B20/30mA, typ A, 230 V

Kombinovaný proudový chránič se jistící funkcí (RCBO — chráničojistič) pro jednofázové obvody střídavého proudu. Zajišťuje ochranu proti zemním poruchovým proudům, zkratům a tepelným přetížením v souladu s normou IEC/EN61009-1.

Vlastnosti

• Jmenovité napětí: 230 V AC
• Jmenovitý proud: 20 A
• Jmenovitý reziduální proud: 30 mA
• Frekvence: 50/60 Hz
• Typ: A (střídavé a pulzující stejnosměrné reziduální proudy do 6 mA)
• Elektronické vyhodnocení s závislostí na síťovém napětí
• Řízené spínání pracovního vodiče (nejprve N, pak fáze; při vypínání obráceně)
• Norma: ČSN EN 61008, IEC/EN61009-1

Využití

Vhodný pro domácnosti a podobné aplikace se zařízeními obsahujícími polovodičové prvky (počítače, myčky, sušičky, pračky, nabíječky). Typ A se volí v obvodech, kde mohou při poruše vznikat reziduální proudy se stejnosměrnými složkami. Zajišťuje ochranu proti úrazu elektrickým proudem a přispívá k protipožární ochraně.

Technické parametry

Jmenovité napětí

230 V AC

Jmenovitý proud

20 A

Jmenovitý reziduální proud

30 mA

Frekvence

50/60 Hz

Typ reziduálního proudu

A

Charakteristika

B (spínací proud 3–5× jmenovitého proudu)

Způsob spínání

řízené (N sepnut před fází, odpojován obráceně)
