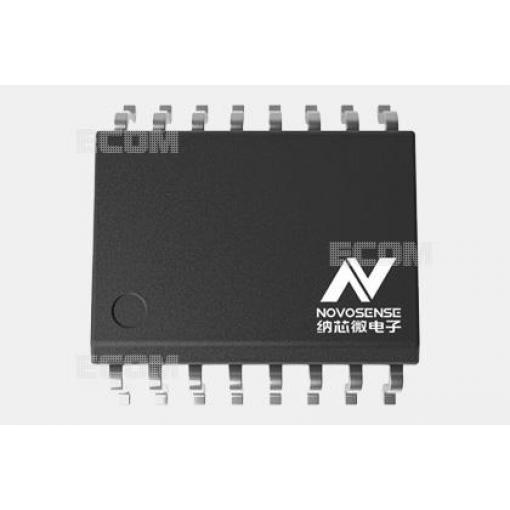

Izolační budič určený pro řízení IGBT a MOSFET tranzistorů v aplikacích vyžadujících galvanické oddělení. Součástka zajišťuje bezpečné spínání výkonových prvků s vysokou izolační pevností.
Vlastnosti
- Izolační napětí: 5,7 kV
- Napájení logiky: 2,7 až 5,5 V
- Prahové napětí UVLO: 8 V
- Teplotní rozsah: -40 až +125 °C
- Pouzdro: SO-16 (3,9 mm)
- Certifikace: RoHS (LF — bez olova)
Využití
Budič se používá v měničích, spínaných zdrojích, pohonech elektromotorů a dalších aplikacích s výkonovými polovodiči, kde je nutné galvanické oddělení řídícího obvodu od výkonové části. Nízké napájecí napětí umožňuje přímé řízení z moderních logických obvodů.
Technické parametry
- Model
- NSI6602B-DSWR
- Izolační napětí
- 5,7 kV
- Napájení
- 2,7 až 5,5 V DC
- UVLO prahové napětí
- 8 V
- Teplotní rozsah
- -40 až +125 °C
- Pouzdro
- SO-16
- Provedení
- RoHS (bez olova)
