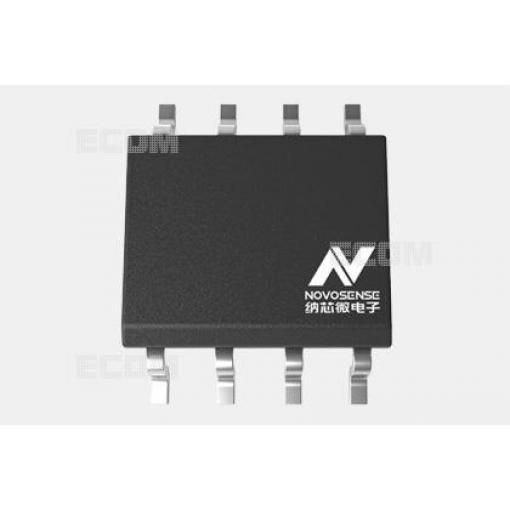

Jednokanálový izolační budič určený pro řízení výkonových spínačů (IGBT, MOSFET) v aplikacích se zvýšenými nároky na galvanické oddělení. Součástka zajišťuje bezpečné ovládání výkonových prvků s izolací 3 kV mezi vstupem a výstupem.
Vlastnosti
- Jednokanálový izolační budič
- Galvanická izolace: 3 kV
- Pouzdro: SO8 (3,9 mm)
- Teplotní rozsah: -40 °C až +125 °C
- Certifikace: RoHS (LF)
Technické parametry
- Model
- NSI6601MC-DSPR
- Počet kanálů
- 1
- Napětí UVLO (Under Voltage Lock Out)
- 12 V
- Napětí na vstupu
- 3,1 V / 17 V
- Izolace
- 3 kV
- Pouzdro
- SO8
- Teplotní rozsah
- -40 °C až +125 °C
- Norma
- RoHS (LF — olověné)
Využití
Izolační budiče se používají v měničích, spínaných zdrojích, pohonech s IGBT/MOSFET tranzistory a dalších aplikacích, kde je vyžadována galvanická izolace mezi řídicím obvodem a výkonovou částí. NSI6601MC-DSPR je vhodný pro průmyslové a automobilní aplikace.
