Kód: c_1616323
Tento přístroj umožňuje snadné spojení sítí, i u těch s různými přenosové rychlosti nebo frame formátech (11/29-Bit-Identifier). Které mosty/Router mají výkonný mikroprocesor, který zprávy filtraci, ID PŘENÁŠENÍ a Datenmultiplexing i při Bursts a vysokou rychlostí přenosu dat bez ztráty lze provádět zpráv.
Charakteristika
Až dva CAN kanálů v jednom zařízení
Výkonné filtrační, ID poměr, datové mapping a multiplex funkčnost
Jednoduchá konfigurace s Windows modelů Tool
Výhody/hlavní výhody
Snadné spárování CAN-systémů a zařízení
Úspor díky jednoduché zapojení
Zvýšení systém roztažnost a použití stromové/Stern-Topologien
Systém vyšší spolehlivost
Ochrana segmentů díky galvanické izolace
Funkční princip
Na rozdíl od jeden CAN Repeater, který elektrické signály jinak řečeno, budou Bridge/Router zprávy plně přijímat a pak ohledem filtračního, Umsetzungs, Mapping a multiplex regulují do vždy jiná síťová vysílat (Store forward princip). Pomocí mapping tabulky je omezeno zpráv výměnu dat mezi všech 4 sítí.
Pomocí filtr a přenášení lze regulovat CAN zprávy filtrované nebo změnit. Tím lze zatížením sběrnice v jednotlivých sítí, protože pouze zprávy, které jsou pro jiná síťová od zájmem. To Daten-Multiplexing umožňuje zobrazení např. CAN dat na více standardní CAN zprávy.
Konfigurace
Konfigurace CAN rozhraní NT lze pomocí dodávaného Windows pro konfigurační nástroj pohodlně přes USB. S nástroj může konfiguraci filtr, Mapping, Multiplexer nebo poměr regulovat velmi jednoduše provést tak, bez znalostí programování.
Tento text byl přeložen strojově.
Parametry
Rozměry: (š x v) 115 mm x 99 mm
Vnější výška: 99 mm
Vnější šířka: 115 mm
Rozhraní (Advantech): datová sběrnice CAN
Číslo výrobce: 1.01.0331.20000

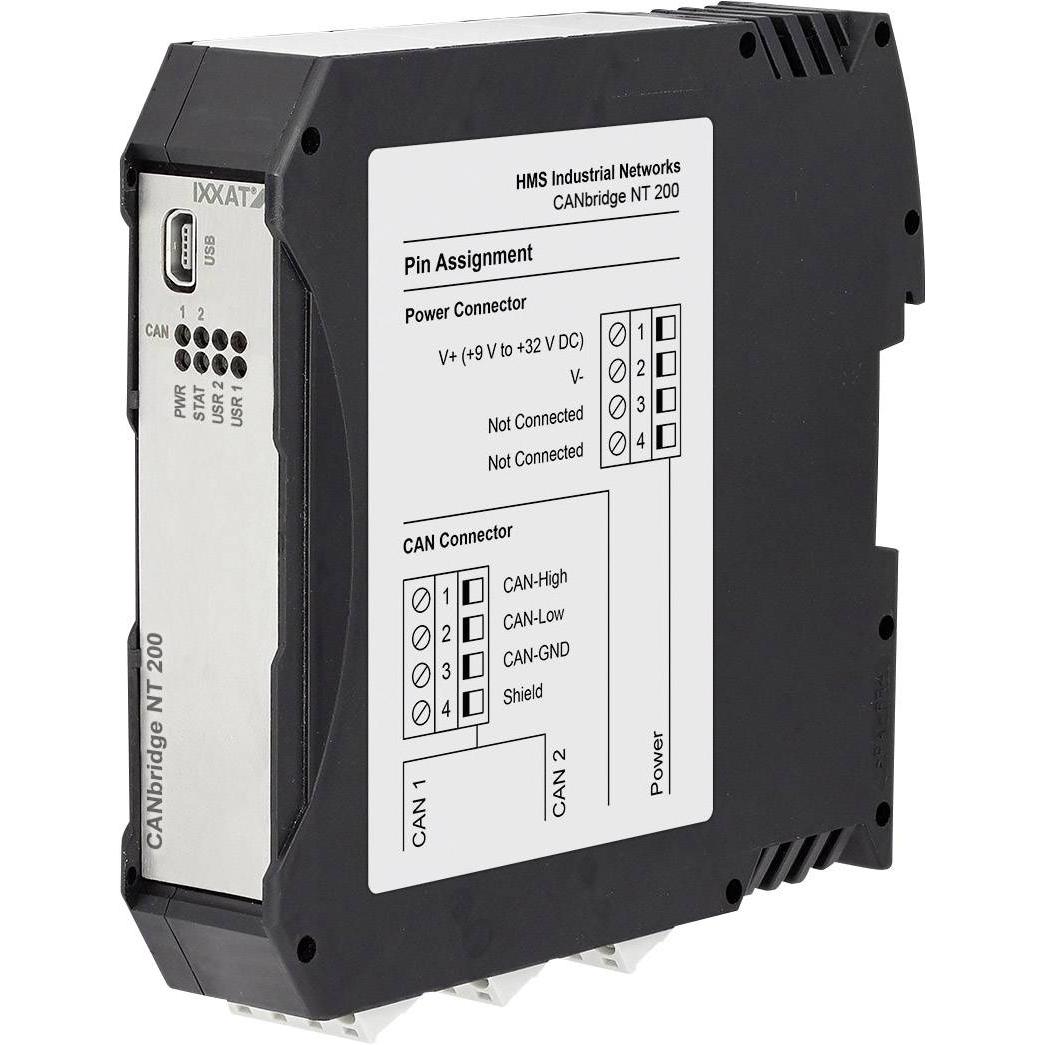

Typ (výrobce): CANbridge NT 200
Provozní napětí: 24 V/DC
Provozní teplota (max.): + 85 °C
Odběr proudu: 110 mA
Provozní teplota (min.): - 40 °C
Provozní teplota (rozsah): - 40 do + 85 °C
Typ obalu: Obal neobsahující plasty
Kategorie produktu: CAN rozhraní
Obsah dodávky
Can rozhraní NT 200
CD s CAN-Gateway Configurator
Příručka
Mini USB kabel
EAN: 4053199511839
