Kód: c_2497731

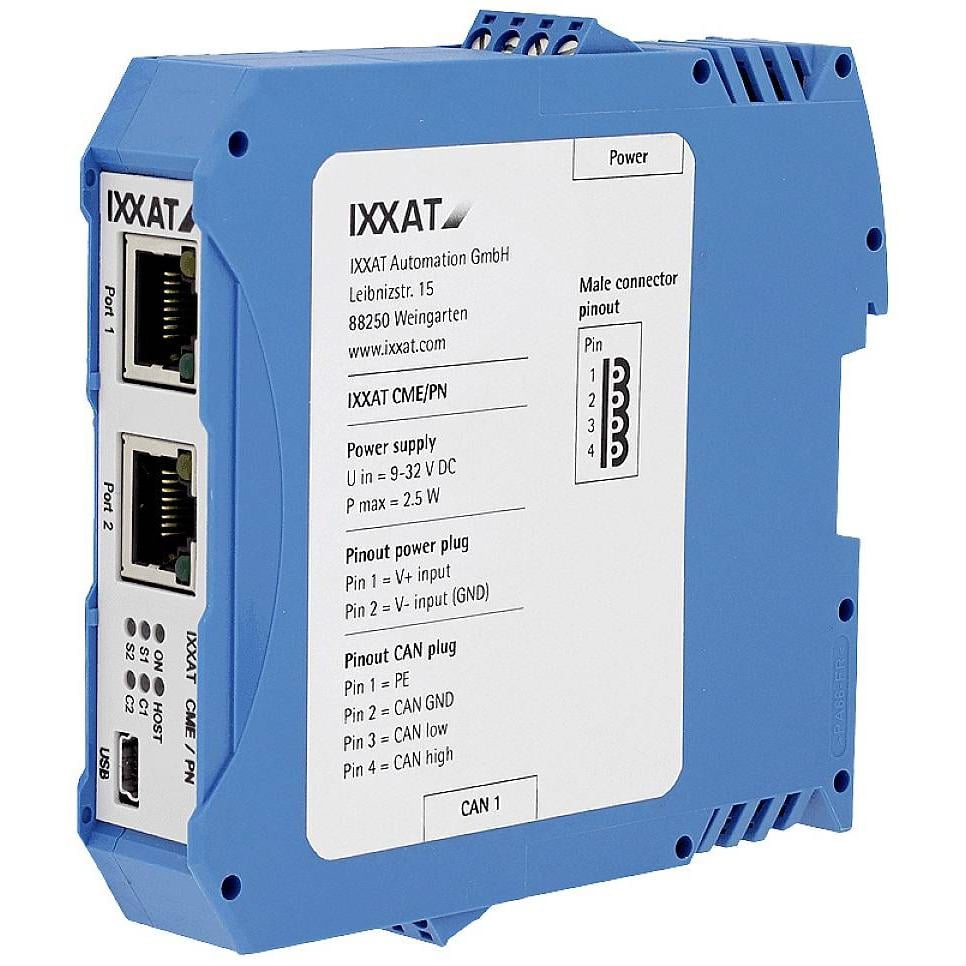

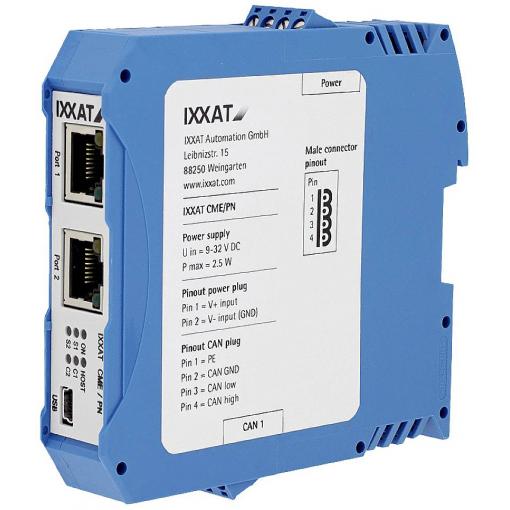

Ixxat CME/PN je výkonná a snadno konfigurovatelná GATEWAY pro připojení přístrojů a sítí CANopen k Profinet. GATEWAY umožňuje obousměrnou výměnu dat a mimo jiné umožňuje integraci stávajících cenově výhodných účastníků CANopen do sítí Profinet a poskytování dat ze systémů Profinet pro použití v sítích CANopen.
PRINCIP FUNKCE
GATEWAY pracuje na straně PROFINET jako IO-Device a vyměňuje data za sloty a Sub sloty. CANopen zapůsobí přístroj jako CANopen-NMT-Master s podporou PDO a SDO.
Konfigurace Gateway se provádí pomocí konfiguračního nástroje IXXAT, který je zdarma součástí dodávky. Konfigurační nástroj vytvoří konfigurační soubor CDC pro síť CANopen a soubor GDML pro Profinet. Konfigurace na straně CANopen je založena na souborech EDS. Soubor GDML umožňuje snadné zapojení brány do sítě PROFINET a vyzdvihne brány z programu SPS. GATEWAY se přitom zobrazí jako samostatné I/o zařízení. Všechna data ze strany CANopen, která se prostřednictvím brány vyměňují se sítí Profinet, jsou v souboru GDML definována jako proměnné se názvy proměnných, velikostí dat a se zaměřením dat. Tento přístup, který zahrnuje obě strany brány při konfiguraci, je dosud jedinečný a zjednodušuje konfiguraci.
GATEWAY má integrovaný 2portový switch, was usnadňuje integraci v lienientologii. Konfigurace zařízení a aktualizace firmwaru se provádí přes rozhraní USB 2.0 brány nebo pomocí vzdáleného přístupu přes rozhraní Ethernet.
Tento text byl přeložen strojově.
Parametry
Rozměry: (š x v) 22.5 mm x 100 mm
Vnější výška: 100 mm
Vnější šířka: 22.5 mm
Číslo výrobce: 1.01.0261.02106
Typ (výrobce): IXXAT CME/PN
Provozní teplota (min.): -20 °C
Provozní napětí (text): 9 - 32 V/DC
Provozní teplota (rozsah): -20 °C (min)
Typ obalu: Obal neobsahující plasty
Kategorie produktu: Profinet CANopen
Obsah dodávky
IXXAT CME
Konfigurační software IXXAT
EAN: 4064161196572
