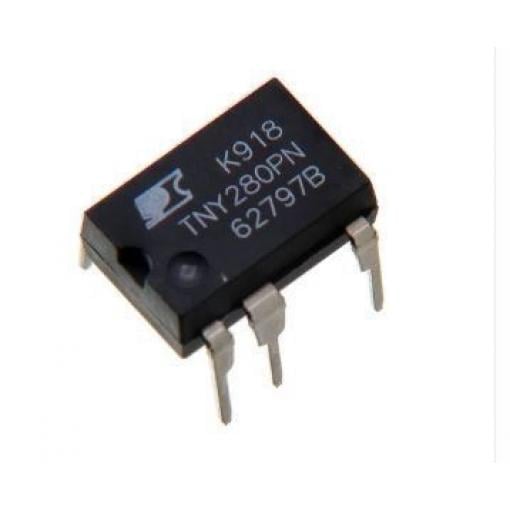

Integrovaný obvod TNY280GN patří do rodiny TinySwitch-II a slouží jako řídicí prvek pro offline spínané zdroje. Kombinuje primární spínač, řídící logiku a ochranné funkce v jednom pouzdře DIP-8C.
Vlastnosti
- Řídící obvod pro offline impulsní zdroje
- Rodina: TinySwitch-II
- Pouzdro: DIP-8C
- Vstupní napětí: 230 V AC ±15 %
- Výstupní výkon: 20–36,5 W (dle konfigurace)
- Integrovaný primární spínač
- Vestavěné ochranné funkce (přepětí, přetížení, tepelná ochrana)
Využití
TNY280GN se používá v offline spínaných zdrojích pro adaptéry, nabíječky, LED zdroje a další nízkovýkonové aplikace. Obvod zjednodušuje návrh zdroje tím, že integruje spínač a řídící logiku, čímž se snižuje počet součástek a zmenšuje se deska plošných spojů.
Technické parametry
- Model
- TNY280GN
- Rodina
- TinySwitch-II
- Pouzdro
- DIP-8C
- Vstupní napětí
- 230 V AC ±15 %
- Výstupní výkon
- 20–36,5 W
- Integrovaný primární spínač
- ano
- Ochrana
- přepětí, přetížení, tepelná
