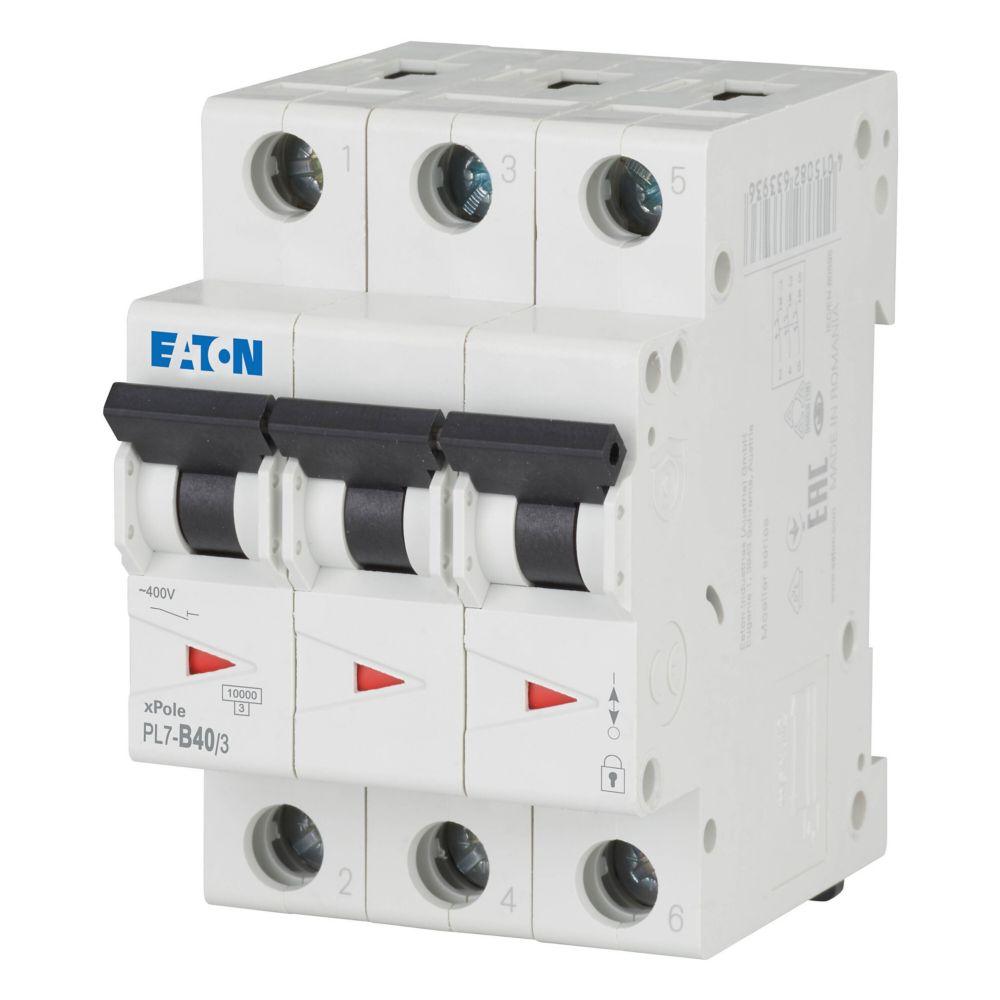

Instalační jistič Eaton PL7-B40/3, 3fázový, 40 A, B charakteristika

Třífázový instalační jistič Eaton řady P7 určený pro ochranu elektrických obvodů v domácnostech, kancelářích a průmyslových aplikacích. Jistič kombinuje spolehlivou funkci s jednoduchou instalací na standardní DIN lištu.

Vlastnosti

• Jmenovité napětí: 230/400 V AC; 48 V DC
• Jmenovitý proud: 40 A
• Vypínací charakteristika: typ B (vhodná pro běžné spotřebiče)
• Vypínací schopnost: 10 kA (ČSN EN 60898)
• Počet modulů: 3 (třífázový)
• Montáž: přístrojová DIN lišta
• Stupeň krytí: IP20
• Signalizace: vypnuto-zapnuto
• Barevné ovládací páčky podle jmenovitého proudu
• Průřez připojovaného vodiče: 1–25 mm²

Využití

Jistič se používá jako hlavní nebo skupinový jistič v rozvodnicích domů, bytů, kanceláří a malých průmyslových provozů. Charakteristika B zajišťuje ochranu před zkratem a přetížením v sítích se standardním chováním zátěže. Vhodný pro instalace s požadavkem na třífázové napájení.

Technické parametry

Model

PL7-B40/3 (263393)

Jmenovité napětí

230/400 V AC; 48 V DC

Jmenovitý proud

40 A

Vypínací charakteristika

B

Zkratová odolnost

10 kA

Počet pólů

3

Stupeň krytí

IP20

Průřez vodiče

1–25 mm²
