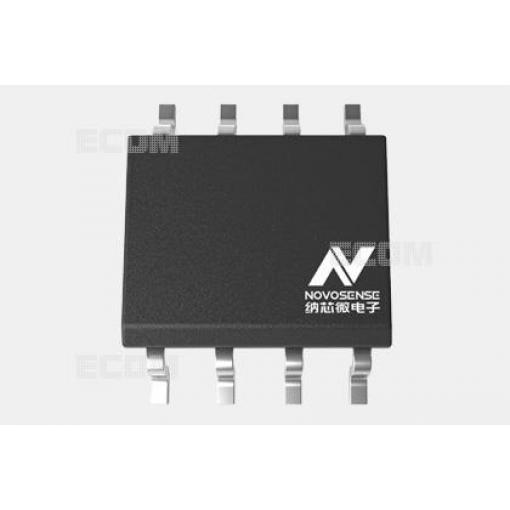

Digitální izolátor pro sběrnici I2C s galvanickým oddělením vstupních a výstupních signálů. Slouží k ochraně citlivých obvodů před rušením a přepětím v průmyslových aplikacích a systémech s více napájecími doménami.
Vlastnosti
- Počet kanálů: 2 vstupní / 2 výstupní
- Maximální přenosová rychlost: 2 MHz
- Galvanická izolace: 3,75 kV
- Teplotní rozsah: -40 °C až +125 °C
- Pouzdro: SO8 (3,9 mm)
- Certifikace: RoHS (bezolovnatý)
Využití
Izolátor NSI8100N se používá v průmyslové automatizaci, řídicích systémech, měřicích přístrojích a aplikacích, kde je třeba galvanicky oddělit I2C sběrnici mezi různými napájecími doménami. Typicky se uplatňuje v systémech s více mikrokontroléry, senzory a komunikačními moduly, kde je potřeba zabránit zemním smyčkám a rušení.
Technické parametry
- Model
- NSI8100N
- Typ
- Digitální izolátor I2C
- Počet kanálů
- 2 / 2
- Přenosová rychlost
- 2 MHz
- Izolační napětí
- 3,75 kV
- Teplota provozu
- -40 °C až +125 °C
- Pouzdro
- SO8
- Norma
- RoHS
