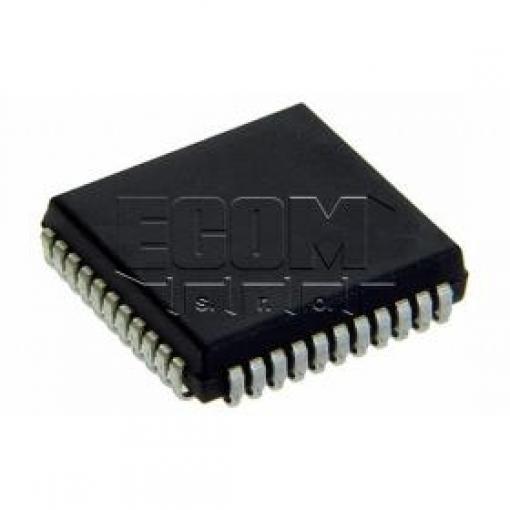

Programovatelné hradlové pole (CPLD) určené pro digitální logiku a kombinační obvody. Součástka je vhodná pro návrh vlastních logických funkcí, řízení periférií a implementaci stavových automatů.
Vlastnosti
- Typ: CPLD (Complex Programmable Logic Device)
- Počet logických buněk: 32
- Počet vstupů/výstupů: 36 I/O
- Napájení: 5 V
- Rychlost: 7,5 / 25 ns
- Pouzdro: PLCC44 (SMD)
- Teplotní rozsah: -40 °C až +85 °C
- Certifikace: RoHS
Využití
Hradlové pole se používá v digitálních systémech, kde je potřeba implementovat vlastní logické funkce bez nutnosti návrhu dedikovaného integrovaného obvodu. Typické aplikace zahrnují řízení periférií, dekódování signálů, stavové automaty a kombinační logiku v průmyslových zařízeních a vývojových projektech.
