Kód: et_a074hi

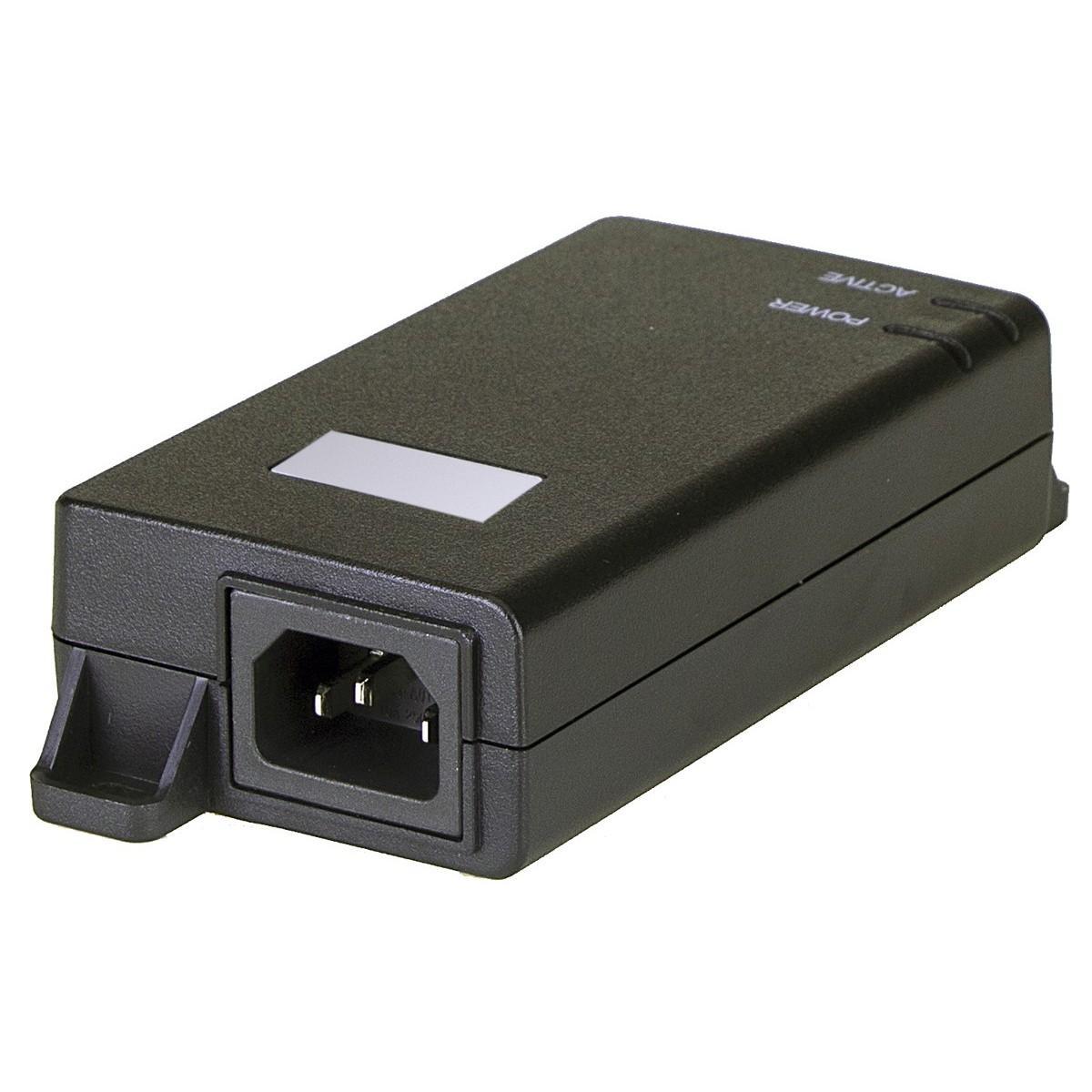

Hi-PoE injektor 60 W pro PTZ kamery – 802.3af/at/bt, 55 V, 1,1 A, gigabit Výkonný Hi-PoE injektor dodá po jediném ethernetovém kabelu až 60 W – dost pro otočné PTZ kamery s motorem, zoomem, IR přísvitem a vyhříváním, které běžný PoE switch s 15–30 W na port neutáhne. Napájí po všech čtyřech párech (55 V, 1,1 A), takže se proud rozloží do osmi žil, kabel se méně zahřívá a úbytek napětí na dlouhé trase je menší. Injektor stačí vložit mezi switch, router nebo rekordér a kameru. Data procházejí gigabitovou rychlostí a u kamery nepotřebujete zásuvku, transformátor ani samostatný kabel 230 V. Proč 60W injektor místo běžného PoE Rezerva pro PTZ – otočné kamery mají při rozjezdu motorů, zapnutém přísvitu a v zimě s topením odběr klidně přes 30 W. Standard 802.3at (PoE+) jim nestačí, Hi-PoE ano. Zpětná kompatibilita – zařízení podle 802.3af a 802.3at napájí stejně spolehlivě; dodá jen tolik, kolik si připojený přístroj vyžádá. Chytrá detekce a klasifikace – napětí se zapne teprve po rozpoznání zařízení s podporou PoE. Počítač nebo tiskárnu připojenou omylem nepoškodí. Čtyřpárové napájení – menší proud v každé žíle znamená nižší oteplení kabelu a stabilnější napětí na konci trasy. Odolný síťový vstup – 100 až 240 V AC, ochrana proti přepětí a elektrostatickým výbojům. Kontrolky pro napájení a zátěž – na první pohled vidíte, že injektor běží a kamera odebírá proud. Pro jaká zařízení IP PTZ kamery s napájením Hi-PoE, PoE++ nebo 802.3bt do 60 W – například otočné IP kamery ZONEWAY a další značky, které tento způsob napájení podporují, IP kamery s výkonným IR nebo bílým přísvitem a vyhříváním krytu, výkonné Wi-Fi přístupové body, venkovní radiové jednotky a bodové spoje se standardním PoE, IP interkomy, displeje a další koncová zařízení s vyšším odběrem, jakékoliv zařízení podle 802.3af/at, pokud chcete mít výkonovou rezervu. Na co pamatovat: injektor je pro síťová IP zařízení. Analogové kamery AHD/TVI/CVI přes něj napájet nelze. Zařízení s pasivním PoE bez detekce (např. 24 V) injektor nezapne. U kamery vždy ověřte, jaký standard napájení a jaký maximální příkon výrobce uvádí. Instalace Injektor umístěte do suchého vnitřního prostoru u switche, routeru nebo NVR – na polici, do racku nebo na stěnu. Do vstupu LAN zapojte patch kabel ze switche či rekordéru. Do výstupu PoE připojte kabel ke kameře. Musí mít zapojené všechny 4 páry a být z plné mědi (Cat5e nebo Cat6), délka nejvýše 100 m. Napájecí kabel zapojte do zásuvky 230 V – rozsvítí se kontrolka napájení. Jakmile injektor kameru rozpozná, rozsvítí se kontrolka zátěže a kamera nabíhá. Potom ji přidejte do rekordéru nebo aplikace jako běžnou IP kameru. Tip pro montážníky: u PTZ kamer na sloupech a fasádách se vyplatí přepěťová ochrana ethernetu na obou koncích trasy a kvalitní konektory – při 60 W se každý špatný kontakt projeví ohřevem. Obsah balení Hi-PoE injektor 60 W, napájecí kabel, návod. Související produkty venkovní UTP kabel Cat5e s PE pláštěm (box nebo metráž) a konektory RJ45, PoE injektor 30 W pro běžné kamery do 25 W, PoE switch nebo rekordér s PoE pro více kamer, montážní konzole a krabice pro PTZ kamery. Časté otázky Utáhne injektor PTZ kameru s IR a topením?Ano, pokud kamera podporuje Hi-PoE, PoE++ nebo 802.3bt a její maximální příkon nepřekračuje zhruba 50 W na straně kamery (60 W na výstupu injektoru). Mohu jím napájet i obyčejnou kameru s 802.3af?Ano, injektor je zpětně kompatibilní. Kamera si vezme jen tolik, kolik potřebuje. Proč mi kamera nenabíhá?Nejčastěji kvůli kabelu se čtyřmi žílami, poměděnému hliníku (CCA), příliš dlouhé trase nebo špatně nakrimpovanému konektoru. Ověřte kabel testerem. Může injektor viset venku u kamery?Ne, má krytí IP40 a patří dovnitř. Ven vede jen ethernetový kabel. Zpomaluje síť?Ne, data procházejí rychlostí až 1 Gb/s. Technická specifikace ParametrHodnota Druh zařízeníaktivní Hi-PoE injektor (midspan), 1 výstupní port, detekce a klasifikace PD Podporované standardyIEEE 802.3af, 802.3at a vysokovýkonové PoE++ (802.3bt do 60 W) Výstup55 V DC / max. 1,1 A / max. 60 W Napájené páryvšechny 4 páry: piny 3, 4, 5, 6 = plus; piny 1, 2, 7, 8 = minus Přenosová rychlost10/100/1000 Mb/s; aktuální výrobní série podle výrobce až 2,5 Gb/s Ethernet10BASE-T (IEEE 802.3), 100BASE-TX (802.3u), 1000BASE-T (802.3ab) Dosah100 m po kabelu Cat5e nebo Cat6 Napájení injektoru100–240 V AC (50/60 Hz), odběr do 1,5 A Přepěťová ochrana síťového vstupu1 kV mezi L a N, 2 kV vůči PE Odolnost proti ESD±6 kV kontaktní, ±8 kV vzduchový výboj Kontrolkyzelená napájení, zelená zátěž PoE Pracovní teplota−10 °C až +45 °C Pracovní vlhkost20–80 %, bez kondenzace Krytí a prostředíIP40, do vnitřních prostor Provedeníčerná plastová skříňka s možností montáže na stěnu Skladovací teplota−20 °C až +70 °C Rozměry (d × š × v)cca 146 × 66 × 34 mm Hmotnostcca 255 g ShodaCE, FCC, RoHS, WEEE; EMC EN 55032 / EN 55024 Balení obsahujeinjektor, napájecí kabel, návod
