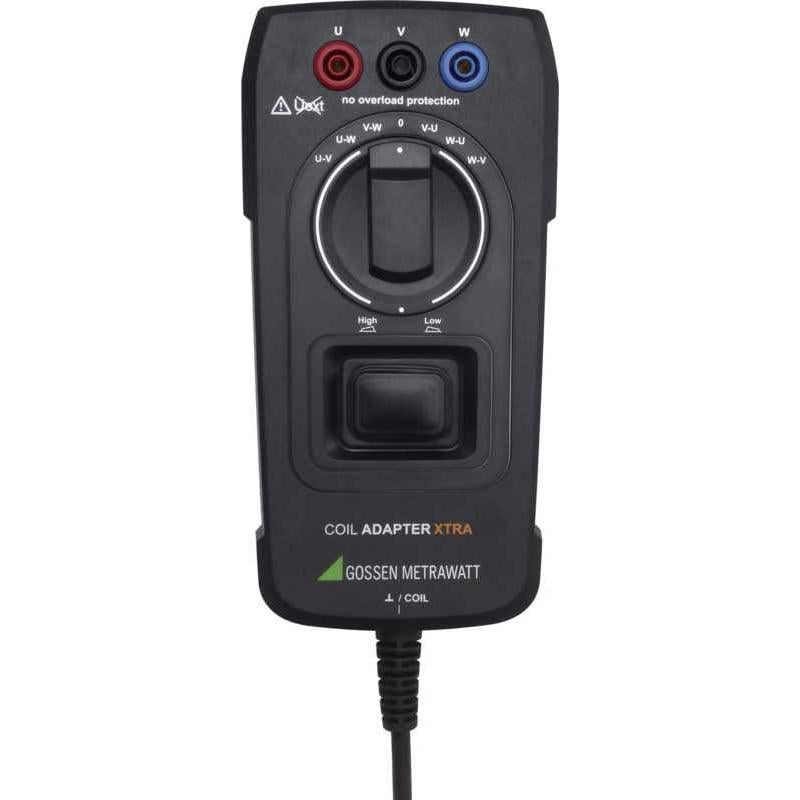

Gossen Metrawatt Z270M Z270M adaptér 1 ks

Name: Gossen Metrawatt Z270M Z270M adaptér 1 ks
Brand: Gossen Metrawatt
SKU: c_2301602
Price: 13683 CZK
Availability: InStock

Cena nyní (s DPH):

13683,- Kč

bez DPH
11308,-

DOPRAVA ZDARMA

2ks k dispozici

Zboží doručíme do 4 pracovních dnů na Vaši adresu v rámci ČR i na Slovensko

Výrobce: Gossen Metrawatt

Kód: c_2301602

Technické vlastnosti
měření zkratu mezi závity vinutí v oblasti indukčnosti s adaptérem Z270M: 5 microH až 10 H

adaptér Z270M je univerzálně vhodný pro mnoho elektrických strojů různých výkonnostních tříd. Pro motory dle DIN normy to odpovídá výkonu od cca 160 VA do cca 80 MVA.
Současné připojení na 3 vinutí
otočného spínače k výběru vinutí
změna polarity s otočným spínačem
2 rozsahy indukčnosti
10 Micro H... 50 mH
5 mH ... 5 H
kombinovaná zástrčka
k zařízení ETRAHIT
s automatickým signaením Poloha otočného otáčení na METRAHIT
v grafickém zobrazení výsledků měření METRAHIT IM

Tento text byl přeložen strojově.

Parametry
Vnější výška: 10 mm
Vnější délka: 170 mm
Vnější šířka: 170 mm
Značka (měřicí příslušenství): Gossen Metrawatt
Vhodné příslušenství pro (měřicí přístroje): GMC-I METRAHIT Series
Typ (výrobce): Z270M
Provedení: Rozpoznání zkratu mezi vinutím Metrahit IM série
Hmotnost: 365 g
Kategorie produktu: adaptér

Obsah dodávky
1 adaptér Coil XTRA
1x návod k obsluze DE/EN

Výhody
Adaptér pro detekci připojení vinutí na indukčnosti od 10 microH do 5 H

COIL adaptér XTRA umožňuje ve spojení s následujícími multimetry poloautomatické měření závitů:
METRAHIT V XTRA
METRAHIT V E-DRIVE

Použití
Pokud dojde na elektrickém strojku k problému, může mít elektrickou nebo mechanickou příčinu. Elektrické jsou chyby na vinutí nebo řízení popř. elektroniky. Pomocí měření izolačního odporu jsou rozpoznány závady izolace mezi vinutí a krytem. Vinutí je rozeznatelnější díky porovnání elektrických vlastností vícefázových strojů. Pomocí Metrahit v XTRA nebo E-DRIVE a COIL adaptéru XTRA se provádí se střelným napětím 1000 v, tzv. test Surge. Tím jsou spolehlivě rozpoznány chyby teprve při připojenému provoznímu napětí.

Zkouška funguje pro vinutí s indukčností 10 microH až 5 H, což odpovídá 3-fázovým strojům se jmenovitým napětím 400 v a jmenovitým výkonem od cca 160 VA do 80 MVA. Průběh zkoušky je pro 3-fázové stroje poloautomatický. Po připojení na přípojky u-v-W se zkouška provádí otočným spínačem, přičemž lze kompenzovat i Remanentní efekty.

Pro vícefázové elektromotory a generátory, např. třífázové motory na DIN lištu, jsou díky porovnání výsledků měření okamžitě rozpoznány asymetrie na vinutí a umožňují tak posouzení na jedno připojení vinutí.

U jednofázových elektromotorů a generátorů probíhá zkouška porovnáním se známou požadovanou hodnotou.

EAN: 4012932132809
