Kód: c_2301600

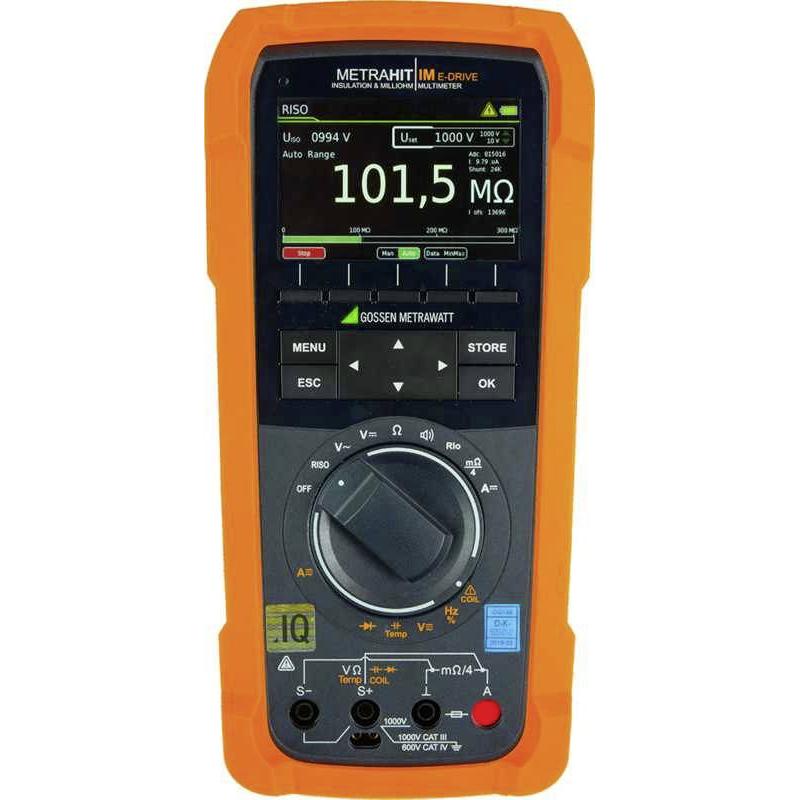

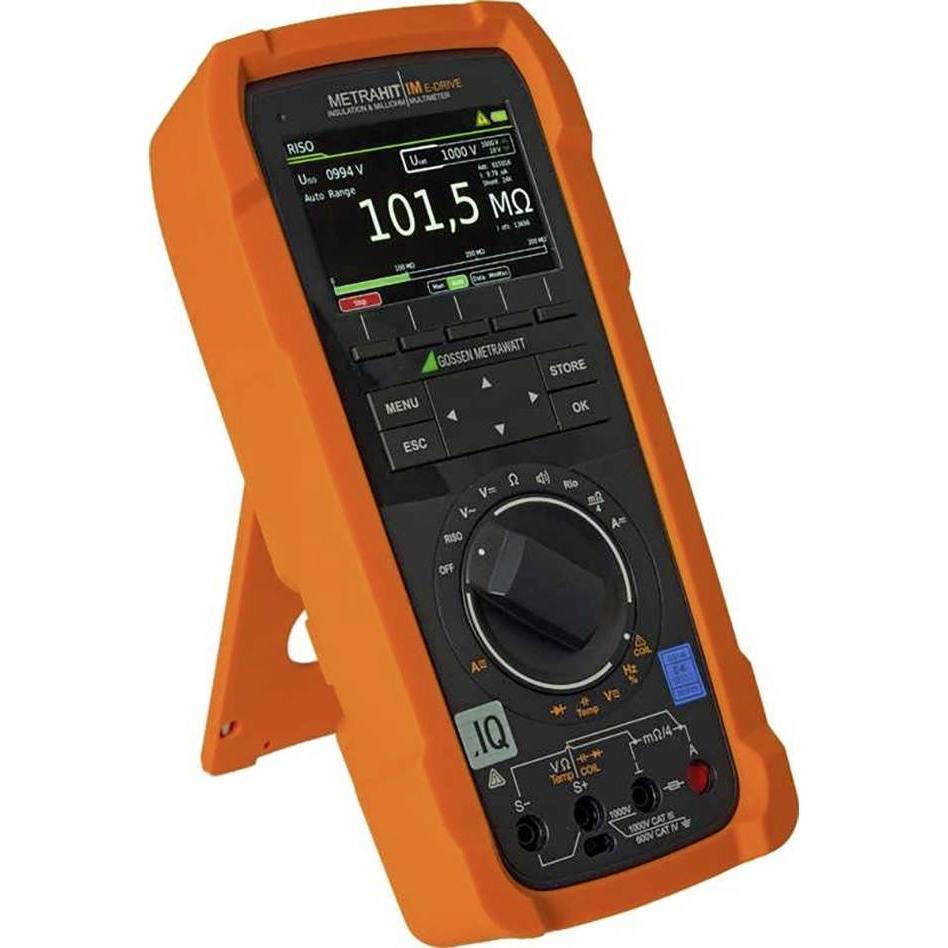

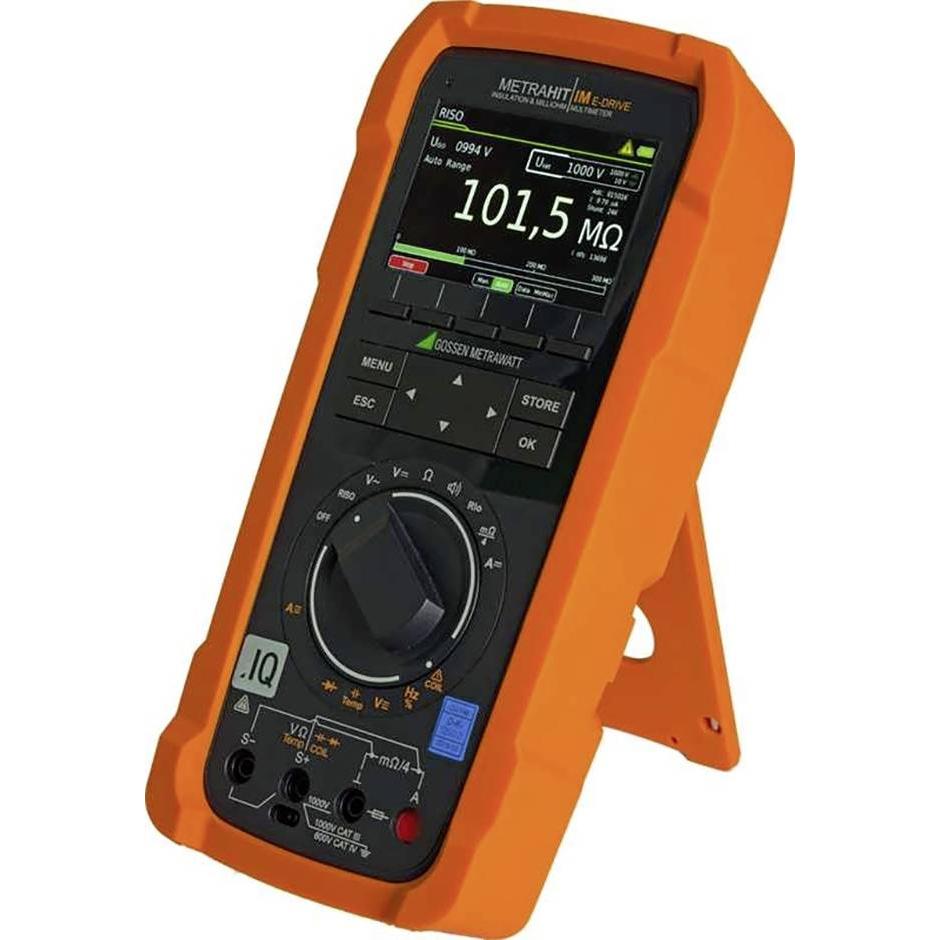

METRAHit ve smyku E-Drive BT je multiohmmetr, měřič izolace, tester vinutí a datalogger pro měřicí přístroje. Aplikace jsou k dispozici v servisu a diagnostice elektrických strojů a zařízení, zejména v automobilovém průmyslu, v elektrotechnice a letecké montážní technice.
Zařízení All in One s rozlišením 30.000 digitů: Miliohmový multimetr, datalogger a tester izolačního odporu a vinutí.
Kompaktní a multifunkční: V kokpitu letadla použitelný stejně výhodně jako v jiných úzkých prostorech, kde by jinak bylo potřeba použít více jednotlivých přístrojů.
Výhody
Bezpečnostní zkoušky elektrických zařízení, pohonů a instalací pouze s jedním zařízením
Zkouška vysokonapěťového systému podle UN ECE R100
Měření izolačního odporu podle EN 61557-2 / VDE 0413-2
Instalační zkouška Rlow podle EN 61557-4 / VDE 0413-4
Bonding test nebo měření vyrovnání potenciálu, např. na vnější konstrukci letounu (ochrana před bleskem – Výbojová zkouška / „zkouška vinutí“)
Použití
Multimetr je přenosný a velmi odolný, který je koncipován pro použití v terénu. Je vhodný pro údržbu, servis a diagnostiku elektrických strojů nebo pohonů a zařízení, např. v automobilovém průmyslu, avioniky, energii nebo automatizaci.
All in One Gerat je tester izolace, miliohmmetr, tester zkratu vinutí a univerzální multimetr. Je ideal pro bezpečnostní kontrolu a diagnostiku elektrických a hybridních vozidel a také všeho druhu elektrických strojů.
Ve spojení s volitelným Coil Test adaptérem umožňuje měření závitů vinutí.
Technické charakteristiky:
Měření izolačního odporu do 3,1 GΩ s rozpoznáním cizího napětí, zkušební napětí: 50 V, 100 V, 250 V, 500 V, 1000 V podle EN 61557-2 / VDE 0413-2
DAR: PI:
Měření 4 vodičů s Kelvinovým připojením a 200 mA nebo proudu 1 a pro přesné měření nejmenších odporů s rozlišením 1 mikroohmů
2vodičové Rlow měření se zkušebním proudem 200 mA podle EN 61557-4 / VDE 0413-4
Měření zkratu mezi závity
Multifunkční zařízení
Měření skutečné efektivní hodnoty TRMSAC/AC+DC pro proud/napětí do10/100 kHz
Filtr dolní propusti AC, AC + DC
Přímé měření proudu
Měření proudu pomocí klešťových senzorů: Faktor přenosu je nastavitelný s klipem CLIP od 1:1 do 1:1000 a je zohledněn v ampérmetru.
Měření kapacity
Přesné měření teploty v °C, °F pro RTD a TC-K senzory
Měření diod K (až do 5,1 V) a zkouška průchodnosti
Akustická signalizace
Snímání min./max. Hodnot, funkce Hold
Datalogger díky integrované paměti a hodinám v reálném čase, také pro jednotlivé hodnoty
Funkce Push/Print přenáší naměřené hodnoty stisknutím tlačítka na uživatelský software
Programovatelné sekvence pro testovací routiny
Barevný grafický displej
Modulární napájení: Standardní lithiový rychlovýměnný akumulátor, volitelně WPC modul pro indukční nabíjení a síťový modul s USB rozhraním, výměna bez přerušování obvodu díky modulové zásuvce chráněné proti dotyku
Automatické blokování zdířek (ABS) pro proudový vstup
Zkušební hrot S funkčními tlačítky START (ISO) a STORE
Hubice IP52, ochrana proti prachu a stříkající vodě, výměnné gumové pouzdro
Rozhraní: Integrovaný Bluetooth - integrovaná hrana zařízení s Wi-Fi - USB s volitelným síťovým modulem
Software Windows IzYRONIQ pro dokumentaci, vytváření zkušebních zpráv a grafické vyhodnocení měření
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 235 x 105 x 56 mm
Vnější výška: 56 mm
Vnější délka: 235 mm
Vnější šířka: 105 mm
Rozhraní: Bluetooth®
Kalibrováno dle: DAkkS
Displej (digitální / mechanický): digitální
Kategorie měření: CAT III 1000 V · CAT IV 600 V
Vlastnosti multimetrů: datalogger
Typ (výrobce): M274S
Rozsah měření kapacity: 30,00 nF - 300,0 µF
Základní přesnost (±): 0.5 %
Displej (counts): 31000
Max. měřená hodnota A/AC: 1.0000 A
Min. měřená hodnota A/AC: 300.00 µA
Max. měřená hodnota A/DC: 1.0000 A
Min. měřená hodnota A/DC: 300.00 µA
Max. měřená hodnota V/AC: 1000.0 V
Min. měřená hodnota V/AC: 30.000 mV
Max. měřená hodnota V/DC: 1000.0 V
Min. měřená hodnota V/DC: 30.000 mV
Vnitřní odpor AC: 9 MΩ
Vnitřní odpor DC: 9 MΩ
Rozsah měření frekvence: 300,00 Hz až 300,00 kHz
Frekvenční rozsah: 15 Hz - 100 kHz
Rozsah měření teploty: -250 °C až 1370 °C (Pt100/1000, TC typ k)
Frekvence měření: DC, 15 Hz - 100 kHz
Rozsah měření odporu: 3,000 mΩ - 30,000 MΩ
Napájení: 4000 v / 3,7 mAh li-Pol
Hmotnost: 700 g
Kategorie produktu: multimetr

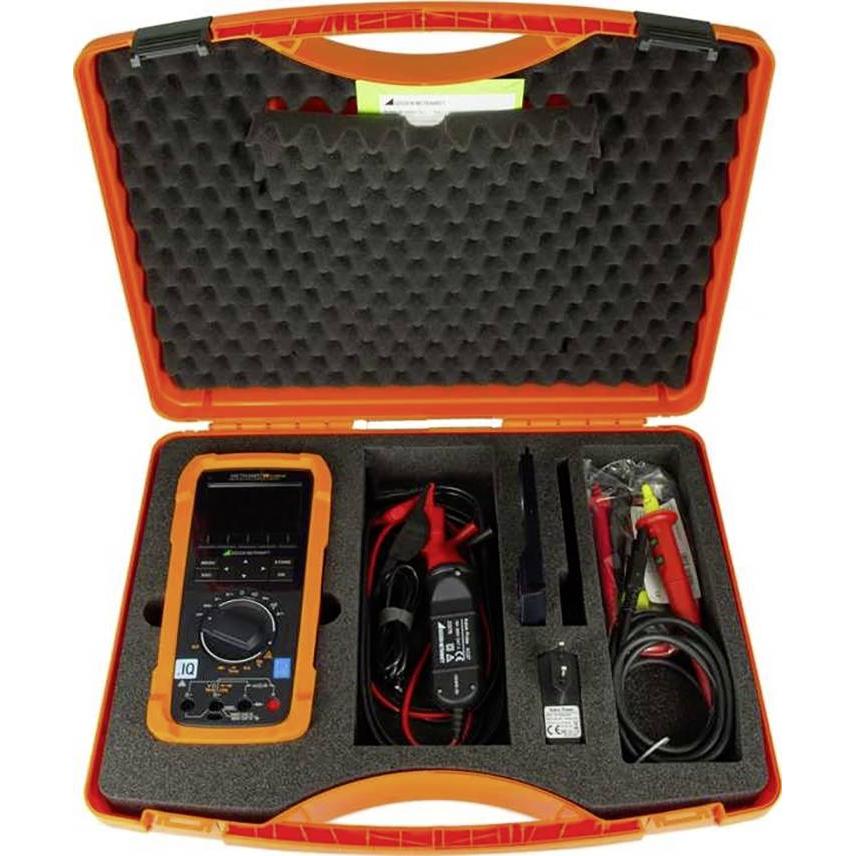

Obsah dodávky
1 multimetr METRAHIT v ochranné gumě E-DRIVE BT
1 pár bezpečnostních měřicích kabelů typu KS17-2 se zkušebním hrotem 4 mm
1x Kelvinova svorka typ KC4
1 Kelvinova sonda s ocelovými hroty typu KC27
1x li-Pol akumulátor pro rychlou výměnu s micro USB konektorem
1x USB napájecí zdroj (5 v/DC / 2 a) s nabíjecím kabelem USB ⇔ microusb
1x software IZYTRON.IQ BUSINESS Starte
1 stručný návod v němčině/angličtině
1 kufr s tvrdou skořepinou pro uložení multimetru s příslušenstvím
1 kalibrační certifikát DAkkS
Výhody
Business Starter IzYTRONIQ
Databázový software s editorem protokolů a generátorem čárových kódů pro správu zařízení, strojů, zařízení a zdravotnických přístrojů.
Databázový software pro správu zařízení, strojů, zařízení a zdravotnických prostředků v kombinaci s místy, a to na základě struktury s dvojitým stromem a pro správu ověřovatelů, zkušebních zařízení, katalogů a sekvencí.
Verze umožňuje obousměrnou výměnu dat s testovacím zařízením a také funkci Push/Print. Editor protokolů umožňuje individuální ukládání protokolů jako dokumentů Word a PDF, přidat logo firmy a podpisy a volně editovat do Microsoft Word.
Přiložený generátor čárových kódů podporuje Professional, tiskne štítky a tvoří souhrn obsahu protokolu jako QR kód v protokolu. Komplexní balíček doplňuje rozšířené testovací funkce jako manuální zadávání naměřených hodnot, rozšířené možnosti dokumentace jako připojení fotografií a dokumentů nebo funkce remance připojených testovacích přístrojů.
Stacionární objekty (stroj a zařízení)
Mobilní objekty (zařízení a lékařské přístroje)
Struktura stromu a zařízení
Struktura stromu pro přístroje a lékařské přístroje
Struktura stromu pro lokality (nemovitosti, budovy, úroveň a prostor)
Push Print
Správa testovacích přístrojů
Uživatelský management
Minimální požadavky na softwarové komponenty:
Operační systém: Windows 10 verze 1809, .NET Framework 4.6.1
Hardware
- Procesor: Duocore i3 3,4 GHz nebo odpovídající
- Operační paměť 4 GB
- Pevný disk: min. 4 GB volné paměti (v závislosti na množství dat)
- Rozlišení 1280 x 800
Doporučení pro softwarové komponenty:
Operační systém: Windows 10 verze 1909, .NET Framework 4.6.1.
Hardware
- Procesor: Čtyřjádrový procesor i7 2,8 GHz nebo odpovídající
- Operační paměť 8 GB
- Pevný disk: Min 8 GB volné paměti (v závislosti na množství dat)
- Rozlišení 1920 x 1080 pixelů
- Dotykový displej a aktivní pero
EAN: 4012932131802
