Matice nýtu GESIPA
Výhody najednou
Jednoduchá a rychlá montáž
Umístění vysoce kvalitních závitů v tenkých a měkkých materiálech
(Ocel, hliník, hořčík, plasty atd.)
Bez tepelných vlivů na součásti
Nebo poškození povrchu na součástech. Proto není nutné žádné další zpracování
Velmi vysoká flexibilita výrobního procesu
Nízké investice pro vybavení pro montáž
Všestranně použitelný. Také pro hybridní spojení a měkké materiály.
Vytváření vodotěsných a plynotěsných spojů
Emise tepla, kouře a svařovacích plynů do okolního prostředí;
A tím, že nedochází k ovlivnění lidského zdraví a životního prostředí (nebezpečí)
Definice
Lisovací hlava je součástí slepé matice, která se nachází na viditelné straně součástky.
Uživatel si může vybrat mezi následujícími variantami:
Plochá hlava - pro velkou styčnou plochu součástek
Malá hlava - pro minimální přesah nýtovací matice a matice
Díky tomu lze montáž provést téměř na rovinu

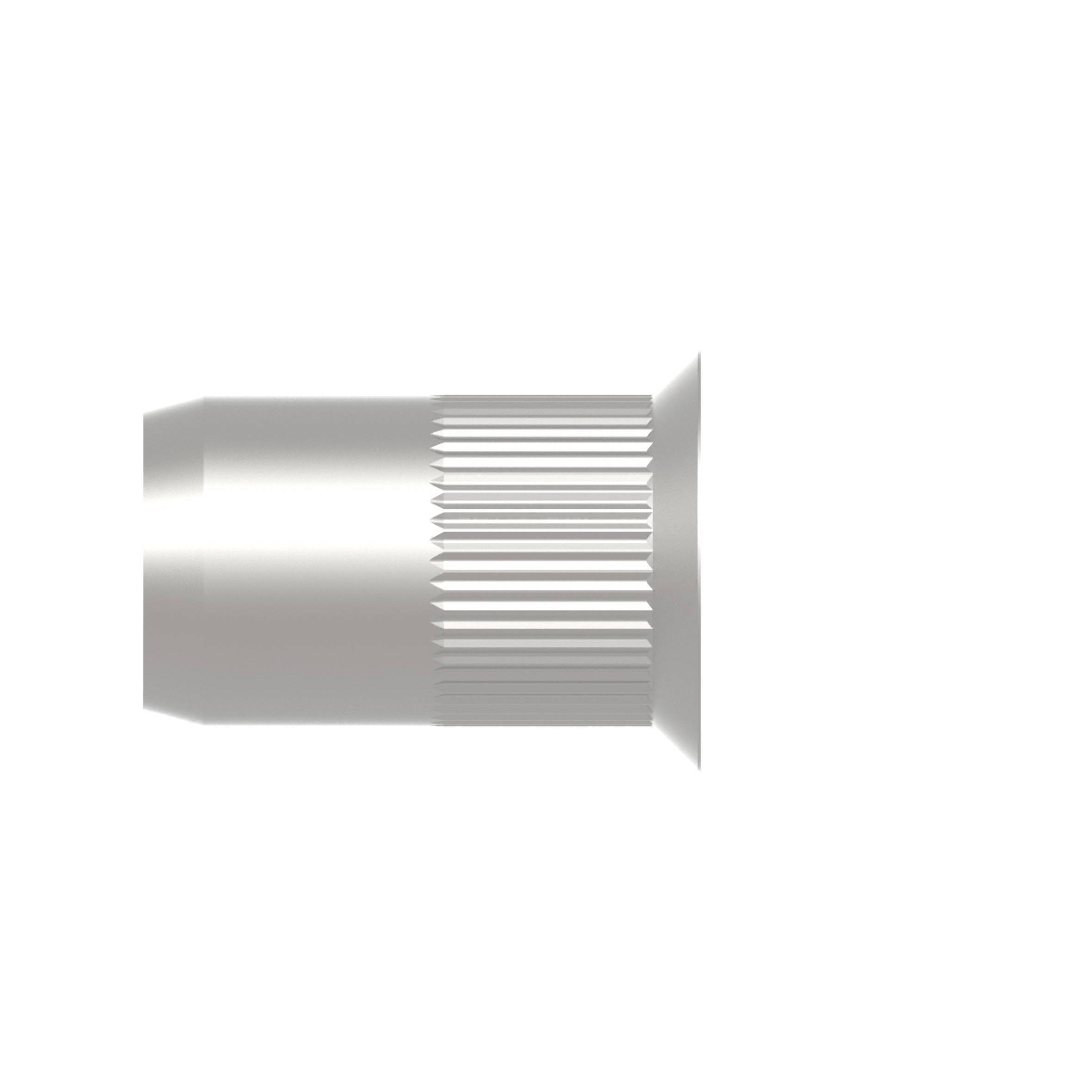

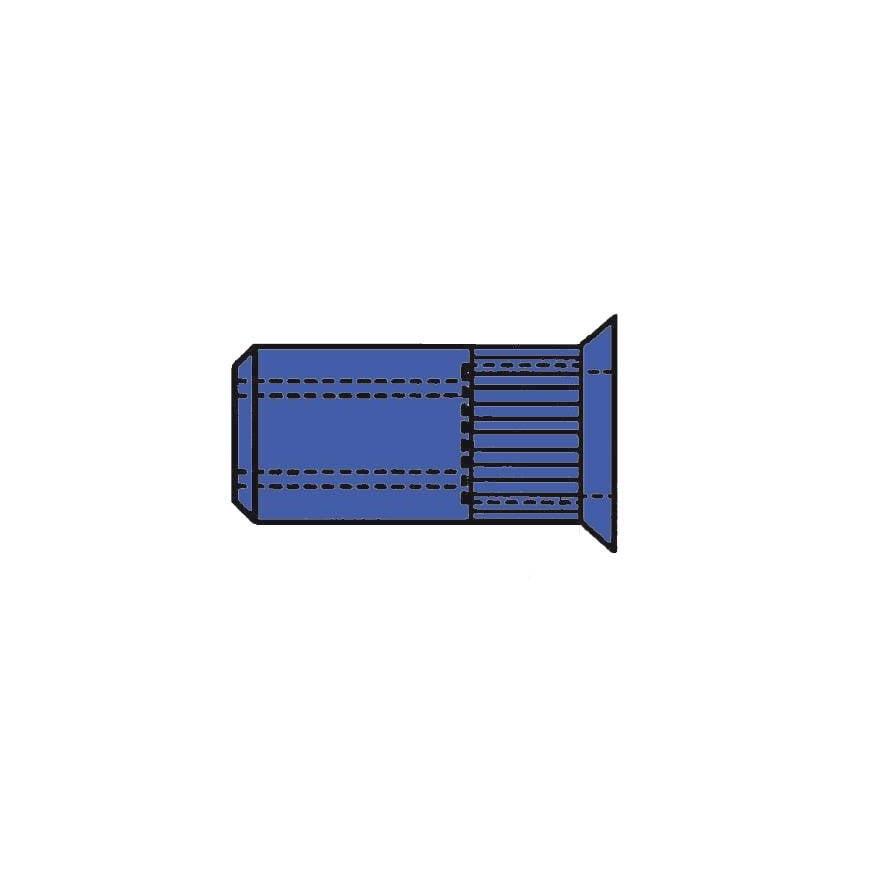

Zápustná hlava - pro rovné povrchy při vrtání s podsakovanými otvory

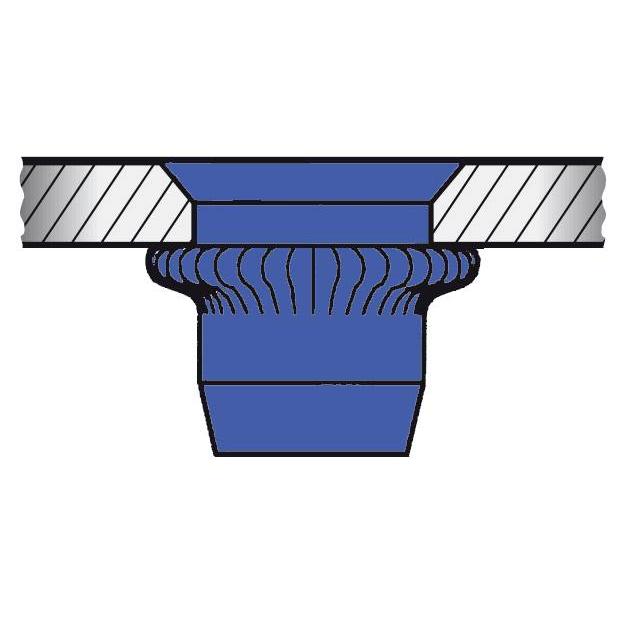

Dřík je součástí slepé matice, která se deformuje během procesu sečení a slepá nýtovací matice
Upevněná v konstrukční části. Přitom vzniká tzv. závěrná hlava. Uživatel může z následujících variant
Výběr: Kulatý, vroubkovený nebo mnohohranný (6 nebo čtyřhranný)
Materiál
Zákazník může získat upevňovací matici z oceli, hliníku nebo nerezové oceli (A2, A4).
Závit
Standardní nýtovací matice GESIPA s metrickým závitem jsou vybaveny nýty
Ocelové nýtovací matice splňují požadavky třídy pevnosti 8.8. Na požádání
Další rozměry, jako Imperial nebo hrubý závit.
Tento text byl přeložen strojově.
Parametry
Množství: 100 ks
Rozsah sevření: 4.0 - 6.5 mm
Tvar hlavy šroubu: zápustná hlava
Rozměry závitu: M8
Utahovací moment závitu: 28000 N
Upínací rozsah max.: 6.5 mm
Šířka svorky min.: 4.0 mm
Průměr otvoru: 11.1 mm
Ø hřídele: 11 mm
Úhel zahloubení: 90 °
Délka závitu: 9 mm
Délka dříku: 20.5
Průměr hlavice: 14
Výška hlavy: 1.6 mm
Kategorie produktu: slepá nýtovací matice
Vyhovuje UKCA: bezvýznamný
EAN: 5013656422343
