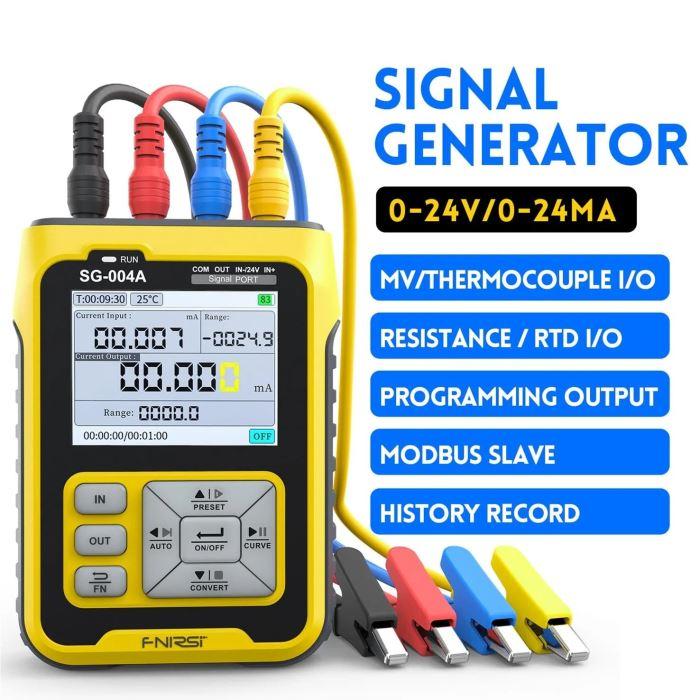

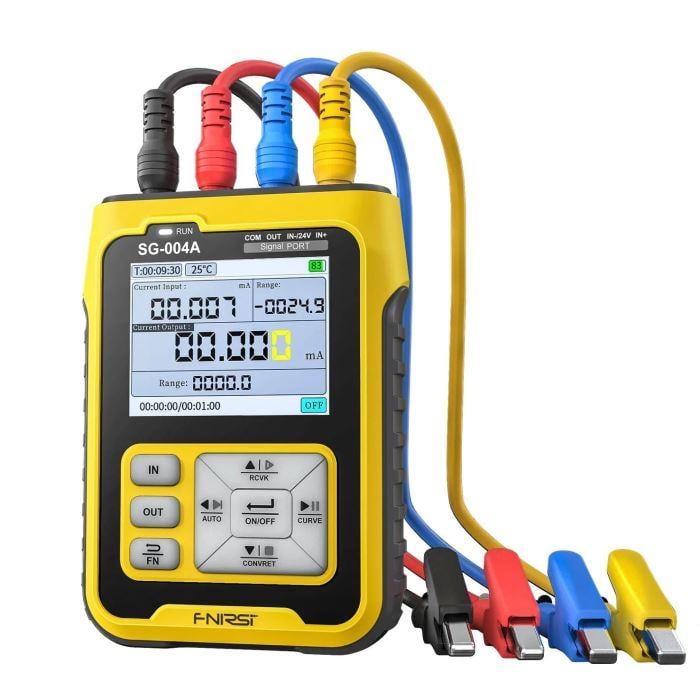

Generátor signálu FNIRSI SG-004A, 0–24 V / 0–24 mA

Univerzální generátor signálů FNIRSI SG-004A je profesionální měřicí přístroj určený pro testování a kalibraci obvodů v průmyslu, servisu a vývojových laboratořích. Slouží k simulaci analogových signálů v rozsahu napětí, proudu, frekvence a teplotních čidel.

Hlavní vlastnosti

• Měření a generování napětí: 0–24 V, přesnost ±(0,02 % + 0,003 V), rozlišení 0,001 V
• Měření a generování proudu: 0–24 mA, přesnost ±(0,02 % + 0,003 mA), rozlišení 0,001 mA
• Měření frekvence: 0–9 999 Hz, přesnost ±2 %, rozlišení 5 číslic
• Měření milivoltů: –10 až +100 mV, přesnost ±(3 % + 0,03 mV), rozlišení 0,01 mV
• Podpora 24 V smyčky: 0–24 mA, přesnost ±(0,1 % + 0,005 mA), rozlišení 0,01 mA
• Měření termočlánků: 7 typů (S, B, E, K, R, J, T) v rozsahu 0–1 760 °C (dle typu), rozlišení 1 °C

Využití

Přístroj je určen pro kalibraci měřicích přístrojů, testování průmyslových čidel (tlaková čidla, teplotní čidla, proudové smyčky), diagnostiku řídicích systémů a ověřování funkcí regulačních obvodů. Používá se v servisech, výrobních provozech, elektrikářských dílnách a při vývoji elektronických zařízení.

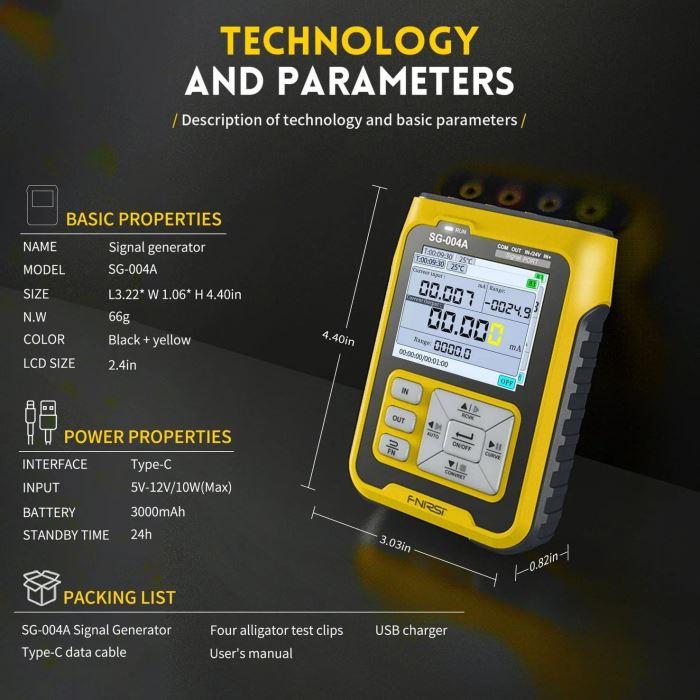

Technické parametry

Model

FNIRSI SG-004A

Měření napětí

0–24 V, vnitřní impedance 500 kΩ

Měření proudu

0–24 mA, vnitřní impedance 100 Ω

Měření frekvence

0–9 999 Hz, vnitřní impedance 1 MΩ

Měření milivoltů

–10 až +100 mV, vnitřní impedance 2 kΩ

Termočlánky

TC-S (0–1 760 °C), TC-B (0–1 810 °C), TC-E (0–990 °C), TC-K (0–1 320 °C), TC-R (0–1 760 °C), TC-J (0–1 190 °C), TC-T (0–390 °C), TC-N (0–1 290 °C)

Vnitřní impedance termočlánků

2 kΩ
