GD0N - stropní pohon pro garážová vrata do hmotnosti 55 kg

Doprava po ČR zdarma! Pohon vrat pro garážová vrata sekční nebo výklopná, rozměry vrat maximálně 3,7 m šířka x 2,4 m výška (vždy však maximální síla 55 kg při nejhorších klimatických podmínkách).

Dvourychlostní pohon se zabudovanou řídící jednotkou a osvětlením, 3 m dráhou s ozubeným řemenem, sada obsahuje ovladače a doplňky pro montáž.



GD0N je elektromechanický převodový pohon vrat, který se skládá z motoru napájeného stejnosměrným napětím 24V. Převodový pohon se instaluje na strop prostřednictvím k tomu určených připevňovacích nosníků. Řídící jednotka ovládá samotný pohon a dále zajišťuje a kontroluje napájení jednotlivých komponentů zařízení elektrickou energií, tato řídící jednotka se skládá z elektronické karty se zabudovaným přijímačem rádiových vln. Řídící jednotka může uvádět převodový pohon do chodu ve dvou rychlostech (pomalu nebo rychle).



Pohon GD0N je napájen elektrickou energií, v případě přerušení dodávky elektrické energie je možné převodový pohon odblokovat pomocí příslušného lanka a ovládat vrata manuálně.

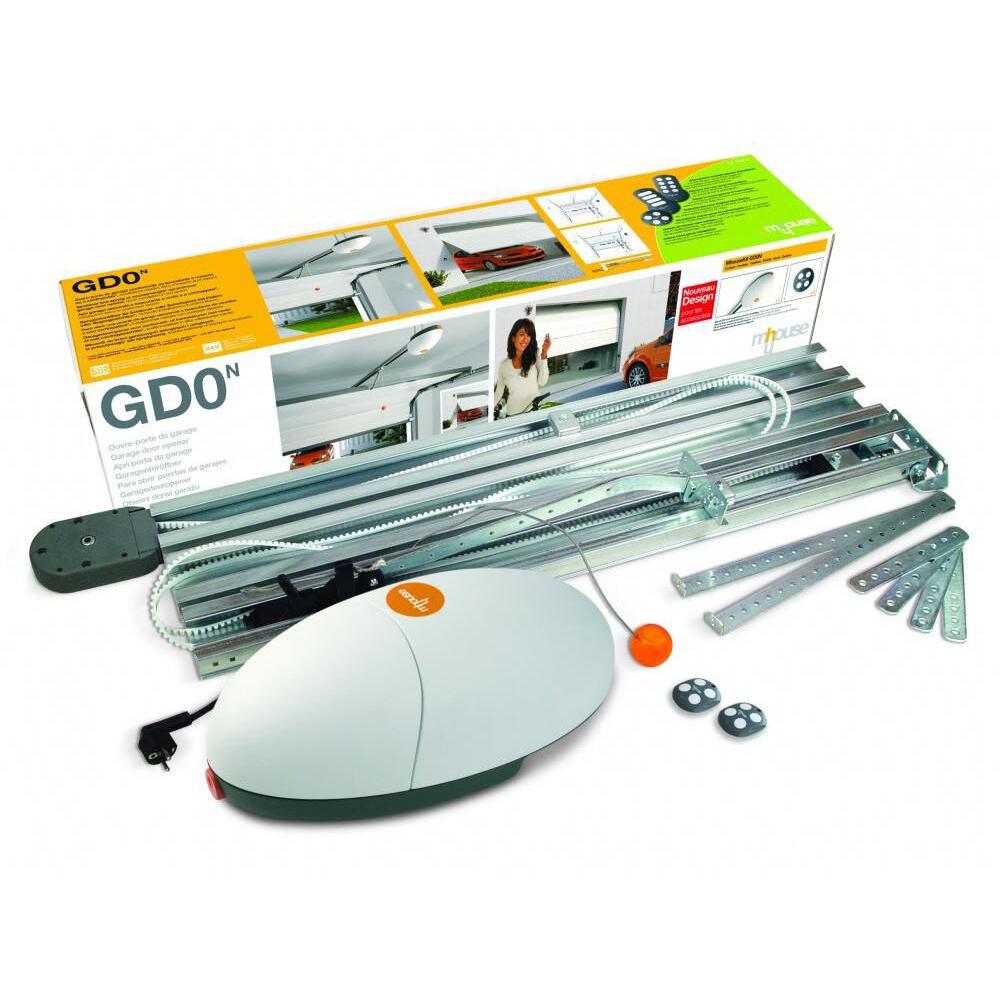

Kompletní sada pohonu obsahuje:

•

  GD0N - pohon Mhouse s integrovanou řídící jednotkou a přijímačem




•

  2 ks - GTX4 - čtyřkanálový dálkový ovladač G TX4 Mhouse a Moovo




• 3 m - řemenová dráha

Technické parametry pohonu GD0N



Maximální kroutící moment (odpovídající maximální síla): 9,9 Nm (550N)

Záložní napájecí zdroj: Ne

Délka vodícího profilu: 3x1 m







Kompletní návod pohonu vrat GD0N ve formátu pdf



Instalační návod, mechanická i elektronická část. Příručka je ve formátu pdf určena pro tisk (37 stran formátu A4).
