Kód: c_2162338

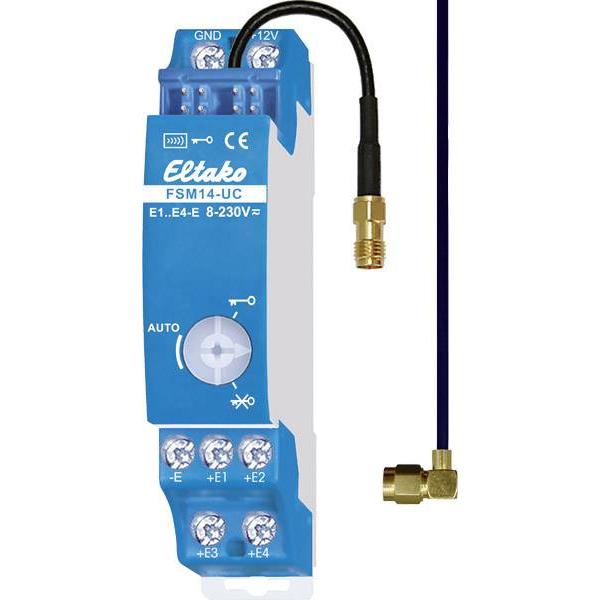

Rádiový 4násobný vysílací modul. S výměnnou anténou. V případě potřeby lze připojit bezdrátovou anténu FA250. V režimu stand-by ztráta pouze 0,1 W. Rozvodná vestavná jednotka pro montáž na nosnou lištu (1TE). Připojení ke sběrnici Eltako RS485. Propojení napájecího zdroje se zásuvným můstkem. Alternativně lze připojit napájení ze síťového zdroje 12 V DC na svorky +12 V / GND. Tento vysílací modul má čtyři kanály a může tak vysílat signály jako 4kanálový bezdrátový spínač do vysílání Eltako. E1 vysílá signál při stisknutí kolébkového spínače nahoře, E2 při stisknutí dole, E3 u spínačů s dvojkolébkou stisknutím levé kolébky nahoře, E4 u spínačů s dvojkolébkou vlevo dole. Signál při otevření řídicích kontaktů je stejný jako nestisknuté bezdrátové tlačítko. Současně nesmí být ovládáno více vysílacích modulů. Univerzální řídicí napětí na +En/-E zpracovává řídicí příkazy od 8 do 253 V AC nebo 10 až 230 V DC o délce nejméně 0,2 sekund. Maximální paralelní kapacita řídících vedení při 230 V 0,9 µF. To odpovídá délce cca 3000 metrů. Pokud jsou svorky E1 a E2 připojeny k můstku, vyšle se každou minutu signál E2, dokud je připojeno řídicí napětí. Např. pro centrální příkazy s prioritou. Otočný spínač je nutný pro aktivaci nebo deaktivaci šifrování a během provozu se nachází na AUTO. Aktivace šifrování: Otočný spínač otočit na pravý doraz (pozice s klíčem) a jednou stisknout. Deaktivace šifrování: Otočný spínač otočte na levý doraz (pozice přeškrtnutého klíče) a jednou stiskněte.
Parametry
Kanálů: 4
Přenos dat Smart Home (název): bezdrátový
Krytí: IP20
Oblast použití (Smart Home): osvětlení · žaluzie a vrata
Kanály/princip: 4kanálový
Přenos dat (Smart Home): bezdrátový
Třída energetické účinnosti 2021: n.rel.
Série (Domácí technika): Eltako
Základní stanice (Smart Home): nepožadovaná|ツ| volitelně pro vzdálený přístup
Napájení: přes napájecí zdroj na DIN lištu
Způsob montáže: montáž na lištu
Max. dosah: 30 m
Provozní napětí: 12 V
Kanály: 4
Frekvence: 868 MHz
Kategorie produktu: vysílač
EAN: 4010312316078
