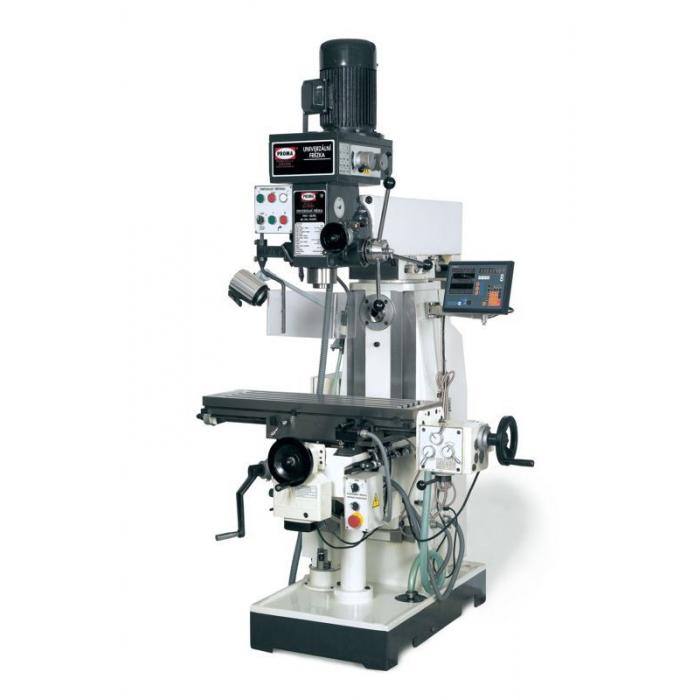

Univerzální frézka PROMA FHV-50PD/2 s digitálním odměřováním 3 os
Univerzální frézka FHV-50PD/2 je určena pro širokou škálu běžných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi, nebo za použití automatického posuvu.
Hlavní výhody
- Optimální pro kusovou a malosériovou výrobu
- Vertikální i horizontální vřeteno
- Vysoká přesnost běhu vřetene v přesných kuželíkových ložiscích
- Pravý a levý chod vřetene
- Rozměrný křížový stůl s T-drážkami a opracovanou upínací plochou
- Základna stroje v těžkém provedení z litiny pro práci bez vibrací
- Rybinové vedení na osách X, Y, Z s vymezením vůlí klínovými lištami
- Velký rozsah počtu otáček a velikosti posuvu
- Frézka je vybavena automatickým posuvem (včetně rychloposuvu) stolu v osách X / Y
- Digitální odměřování polohy pro všechny tři osy
Součásti dodávky Univerzální frézka FHV-50PD/2:
- Digitální odměřování a zobrazení poloh v osách X / Y / Z
- Upínací šroub M 16 ve vřeteni
- Chladicí systém
- Automatický posuv stolu v osách X / Y
- Redukce ISO 40/MK 3
- Redukce MK 3/2
- Dlouhý frézovací trn 27 mm
- Horizontální opěrné ložisko
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- Pracovní světlo
- Servisní a obslužné nářadí
Parametry
Napětí: 400 V
Příkon horizontálního motoru: 1,5 kW
Max.doporučený Ø vrtání: 50 mm
Max.doporučený Ø horizont.fréz.: 100 mm
Max.doporučený Ø vertik.fréz.: 40 mm
Max.doporučený Ø fréz.hlavy: 100 mm
Rozměr stolu: 1 000 x 240 mm
Otáčky vřetene - horizontálního: 60/ 140/ 175/ 200/ 270/ 460/ 690/ 1090/ 1350 min.
Počet otáček (horizont.): 9 stupňů
Otáčky vřetene - vertikálního: 115/ 230/ 290/ 360/ 580/ 720/ 875/ 1750 min.
Počet otáček (vertikál.): 8 stupňů
Vzdál.vřetene od sloupu: 200 - 700 mm
Vzdál.vřetene od stolu: 65 - 365 mm
Příčný posuv stolu: 230 mm
Podélný posuv stolu: 460 mm
Max.průměr vrtání: 50 mm
"T" drážka: 14 mm
Rozměry stroje(d x š x v): 1 280 x 1 100 x 1 920 mm
