Kód: c_182068

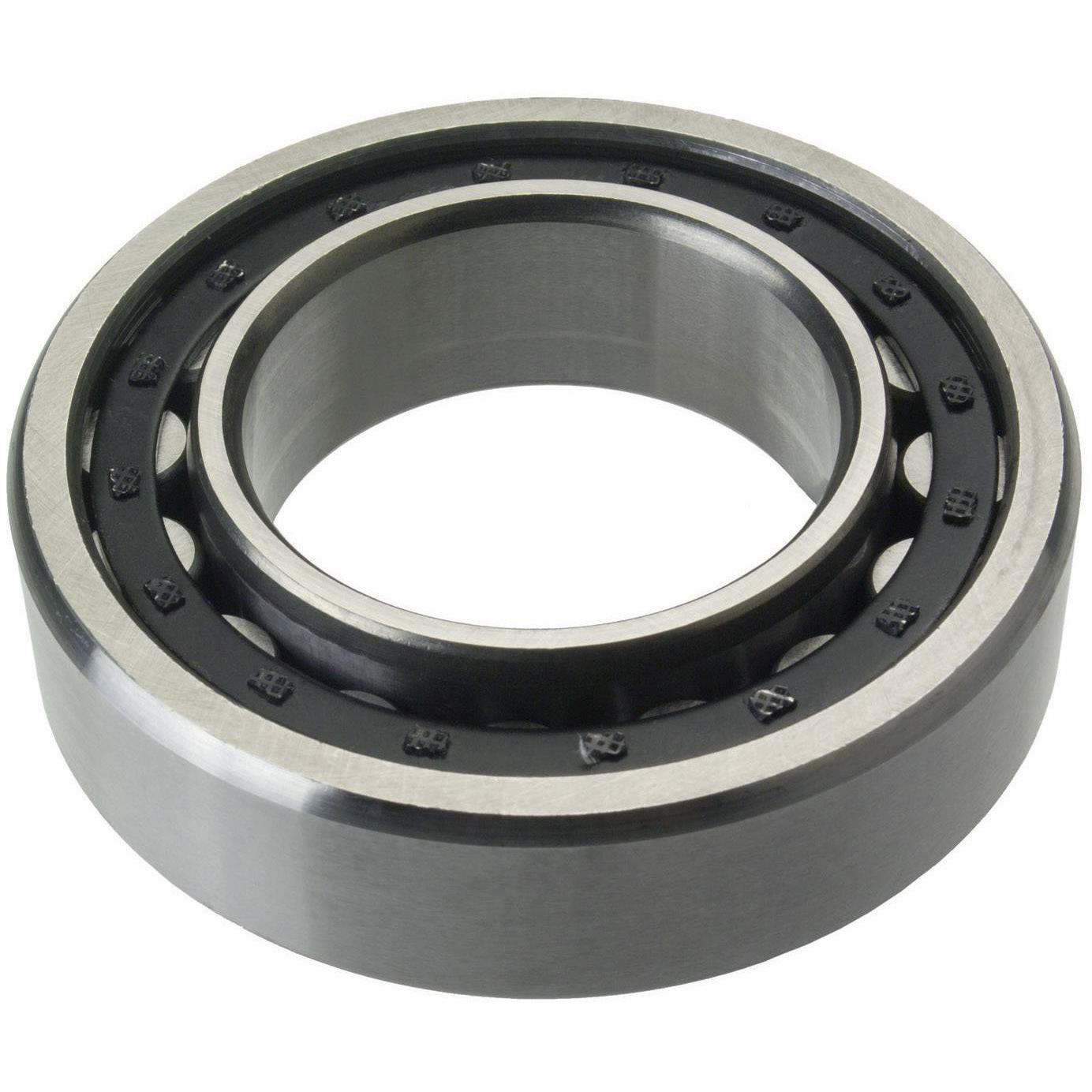

Válečková ložiska s klecí jsou jednotky složené z masivních vnějších a vnitřních kroužků a věnců s válečky. Vnější kroužky mají buď oboustranně pevné vodicí příruby nebo jsou bez vodicích přírub, vnitřní kroužky jsou k dispozici v různých provedeních:
Jednořadá:
· N = vnitřní kroužek se 2 vodicími přírubami, vnější kroužek bez vodicích přírub
· NU = vnitřní kroužek bez vodicích přírub
· NJ = vnitřní kroužek má 1 vodicí přírubu
· NUP = vnitřní kroužek má 1 pevnou vodicí přírubu a jednu volnou přírubu
Dvouřadá:
· NN = dvouřadé válečkové ložisko
· NNU = dvouřadé válečkové ložisko
Klec brání vzájemnému styku válečků při odvalování. Válečková ložiska jsou velmi tuhá, vyznačují se vysokou radiální zatížitelností a díky kleci jsou vhodná pro vyšší počty otáček. Kromě toho jsou rozebíratelná, což usnadňuje montáž a demontáž. Oba ložiskové kroužky tím mohou získat pevné uchycení.
Různá provedení ložisek jsou označena pomocí tzv. doplňkových znaků:
· C3, C4 = třída vnitřní vůle ložiska
· E = zesílené provedení
· EX = zesílené provedení
· M1 = masivní mosazná klec, dvoudílná, vedená válečky
· M1A = masivní mosazná klec, dvoudílná, vedená přírubou na vnějším kroužku
· TVP2 = masivní plastová klec
· JP3 = klec lisovaná z ocelového plechu
Parametry
Vnější šířka: 23 mm
Provedení (kuličkové ložisko): NUP
Vlastnosti kuličkového ložiska: zesílené provedení · tělo z masivní mosazi, dvoudílné, válečkové vedení
Číslo výrobce: NUP308-E-M1-C3
Typ (výrobce): NUP308-E-M1-C3
Ø otvoru: 40 mm
Dynamická nosnost radiální: 95000 N
vnější Ø: 90 mm
Statická radiální únosnost: 78000 N
počet otáček (max.): 7500 ot./min
Hmotnost: 770 g
Kategorie produktu: válečkové ložisko
EAN: 4012801021876
