F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V

F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V
  • F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V
  • F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V
  • F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V
  • F-L-C tester s displejem LCD1602, stavebnice, napájení 5–14 V
Cena nyní (s DPH):
403,- Kč
bez DPH
333,-
ks


    27ks k dispozici
    Zboží doručíme do 3 pracovních dnů na Vaši adresu v rámci ČR i na Slovensko
    Kód: h_w860

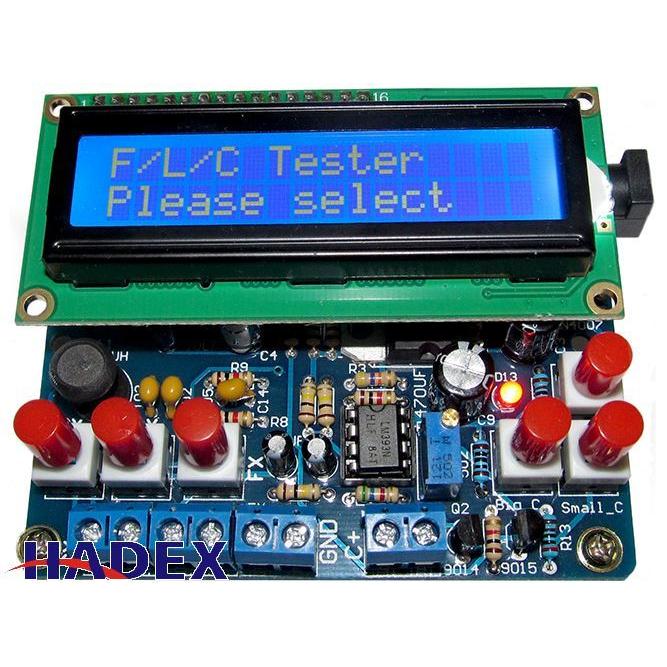

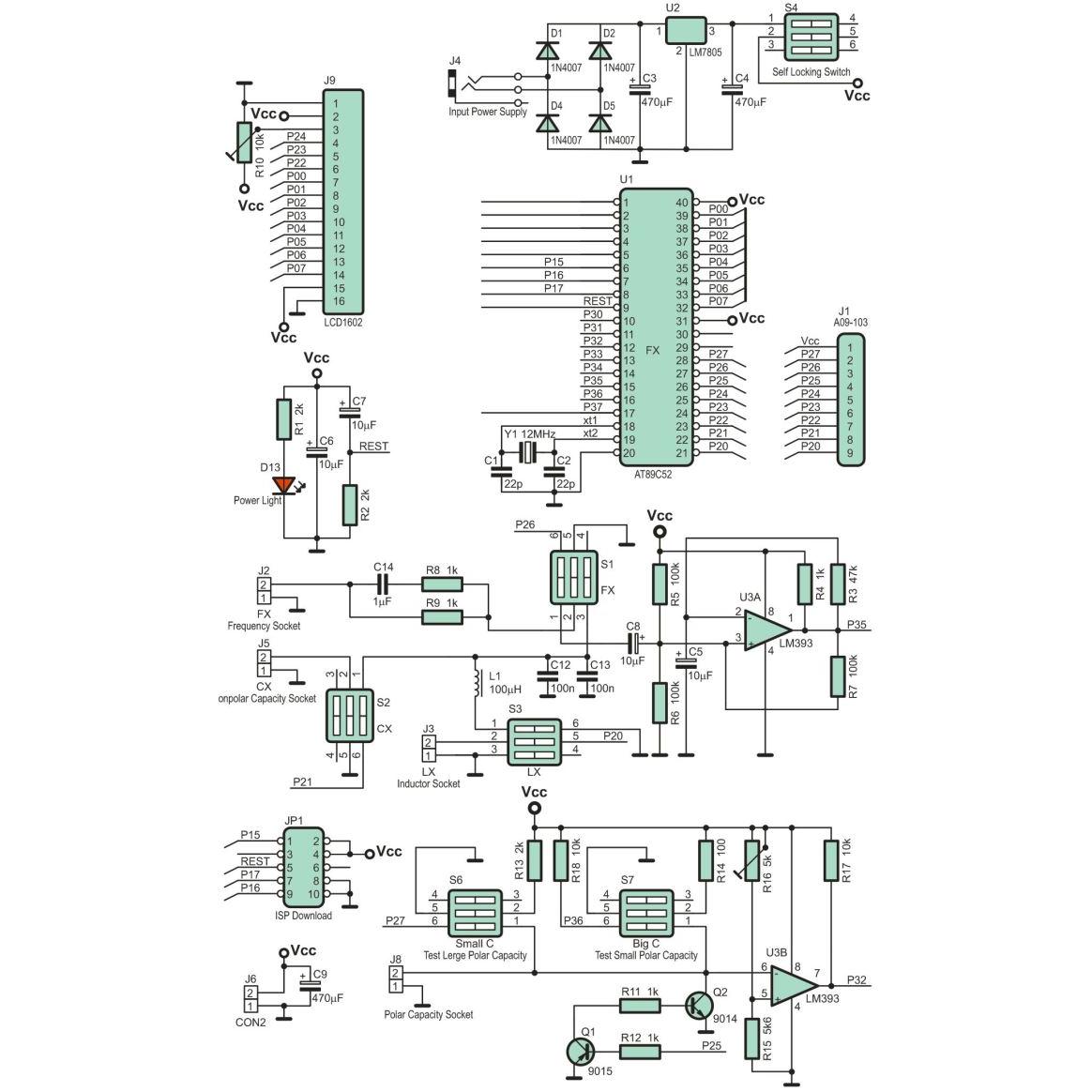

  • Elektronická stavebnice (DIY kit) pro měření kmitočtu, indukčnosti a kapacity s displejem LCD1602. Modul je vybaven mikroprocesor AT89C52 a dvojitým komparátorem LM393 pro měření elektrolytických kondenzátorů, což umožňuje jednoduché a přesné měření bez složitého zapojení.

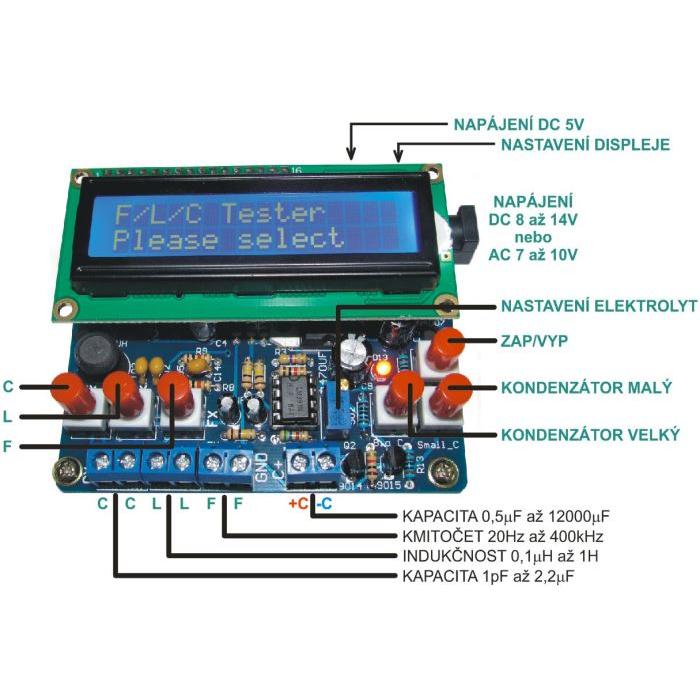

    Vlastnosti

    • Měření kmitočtu: 20 Hz až 400 kHz
    • Měření kapacity (nepolarizované): 1 pF až 2,2 F
    • Měření kapacity (polarizované): 0,5 F až 12 000 F
    • Měření indukčnosti: 0,1 H až 1 H
    • Displej: LCD1602 (16 × 2 znaků)
    • Řídící prvek: mikrokontrolér AT89C52
    • Komparátor: LM393 (dvojitý)
    • Odběr: 30 mA

    Napájení

    • DC: 5 V nebo 8 až 14 V
    • AC: 7 až 10 V

    Rozměry a montáž

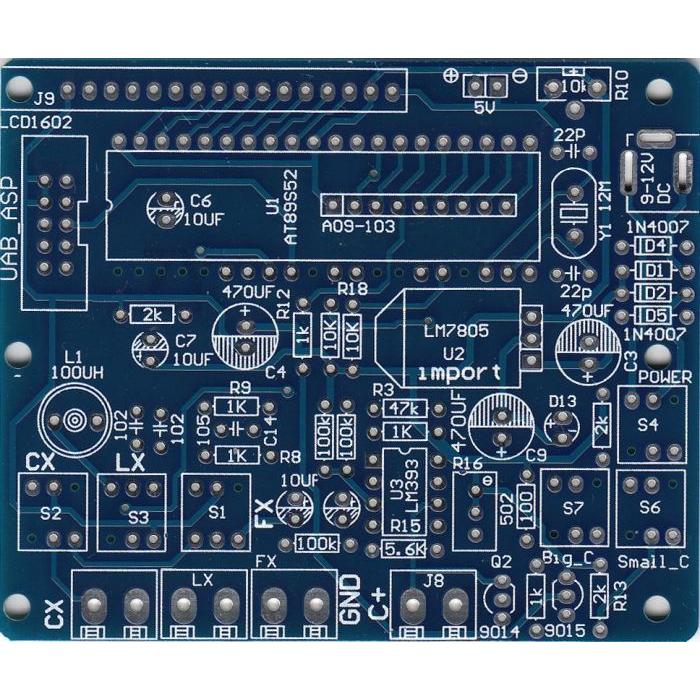

    • Plošný spoj: 83 × 69 mm + 81 × 36 mm
    • Součástky jsou osazeny na dvou deskách

    Poznámka k montáži

    Kondenzátory C3 a C4 (470 µF / 16 V) mají nevhodnou výšku pro standardní pouzdra. Doporučuje se jejich nahrazení kondenzátory typu I576A (100 µF / 16 V), což bylo ověřeno v praxi.

    Využití

    Stavebnice je určena pro měření základních elektrotechnických veličin v servisu, laboratorním prostředí, při vývoji a údržbě elektronických zařízení. Vhodná pro techniky, elektrikáře a vývojáře, kteří potřebují přenosný měřicí přístroj s jednoduchou obsluhou.
