Kód: c_3527758

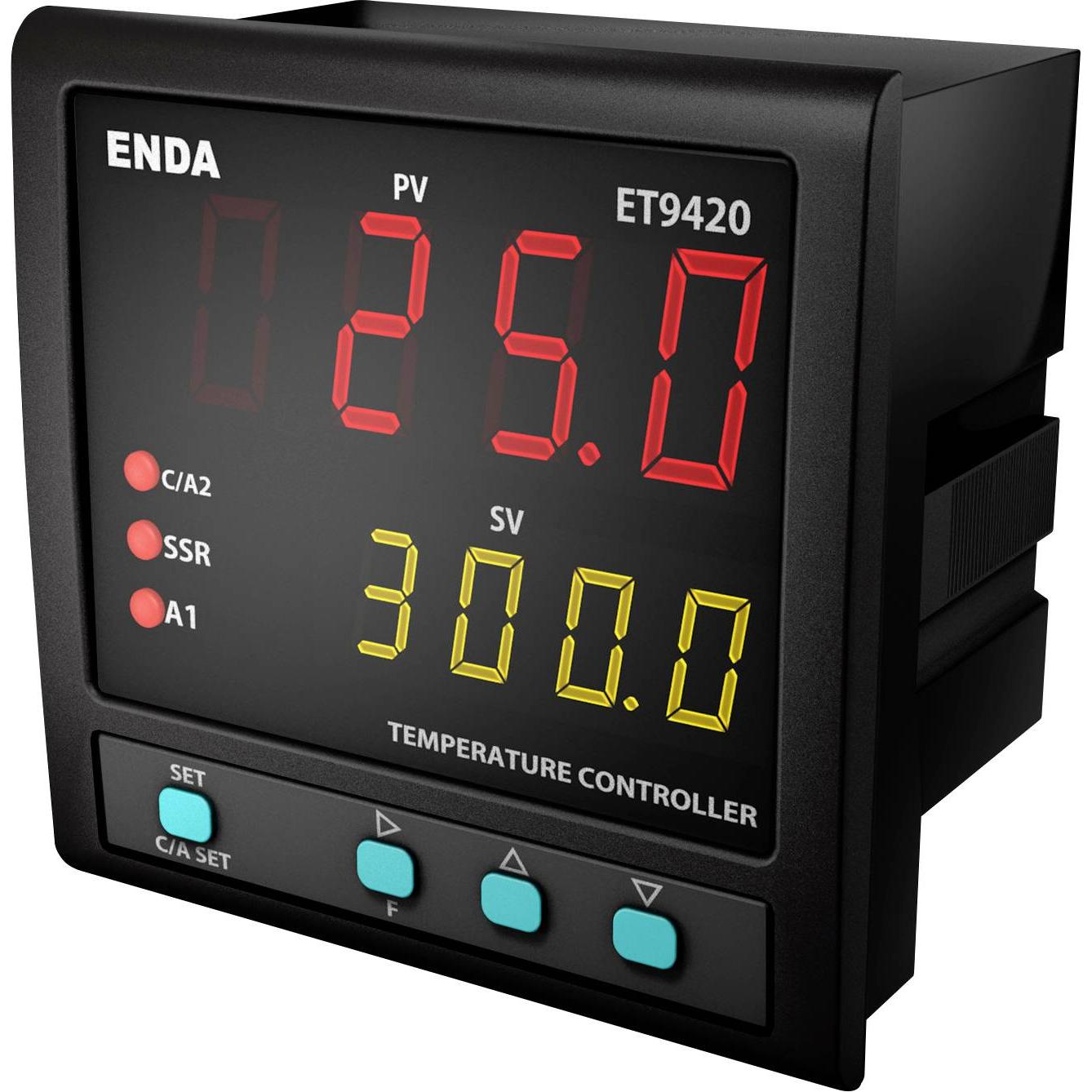

PID regulátor pro různé rozměry DIN instalace (48 x 48, 72 x 72, 96 x 96 mm), typ ovládání "ON-OFF" nebo PID s automatickým laděním. Současné zobrazení skutečné hodnoty (červená nebo žlutá 7-segmentový displej) a požadované hodnoty (žlutá 7-segmentový displej). Funkce měkkého startu (rychlostní funkce) a bezpečnostní kód proti neoprávněnému nastavení hodnot. Jednoduché a intuitivní ovládání pomocí horizontálního a vertikálního menu.
Parametry
Měřená teplota (rozsah): -199 do 1700 °C
Rozměry: (d x š x v) 50 x 96 x 96 mm
Barva: černá
Vnější výška: 96 mm
Vnější délka: 50 mm
Vnější šířka: 96 mm
Počet reléových výstupů: 2
Počet tranzistorových výstupů: 1
Krytí: IP65 (čelní strana) · IP20 (zadní strana)
typ senzoru: Pt100 · J · K · L · T · S · R · B
Typ termostatu: PID
Číslo výrobce: ET9420-LV
Typ (výrobce): ET9420-LV
Měřená teplota (max.): 1700 °C
Měřená teplota (min.): -199 °C
Provedení: PID regulace s automatickým laděním (SELFTUNE)
Měkký start (rychlostní funkce)
Volitelné druhy regulace On-Off / P, PD, PID
Montážní hloubka: 50 mm
Způsob montáže: vestavné
Provozní napětí: 8 V/AC · 10 V/DC · 12 V/DC · 24 V/AC · 24 V/DC · 30 V/DC
Výstupy: Relé C/A2: 250 v AC, 8 a (ohmická zátěž), přepínací kontakt NO + NC, volitelné jako regulační nebo alarmový 2 výstup.
A1 relé: 250 v AC, 8 a (ohmická zátěž), NO, volitelné jako výstup alarmu nebo PID pro funkci chlazení.
SSR-výstup: Max. 20 mA, 24 V.
Digitální vstupy: 1
Montážní rozměry: 96x96 mm
Typ senzoru: PT100 a různé termočlánky (J, k, L, T, s, R, B)
Provozní napětí (text): 230 V/AC
Hmotnost: 400 g
Kategorie produktu: termostat
Výhody
Zapojení se dvěma/třemi vodiči PT100 (DIN EN60751) -200 až +600 °C, resp. -99,9 až +300 °C
Termočlánky (podle DIN EN60584) 0 až 1600 °C - typ J, K, T, S, R, přesnost 0,2 % v. MB + 1 digitální zálohování dat v paměti EEPROM
Ochrana přední: IP60
Ochrana zadní: IP20 vč. snímatelné šroubové svorky pro 2,5 mm
1 přepínací kontakt síťového napětí s relé
1 kontakt NO (spínací výkon 2 A/250 V/AC při regulaci odporového zatížení)
1 polovodičový výstup (výstup SSR, max. 12 V/DC/20 mA).
EAN: 8680407715961
