Kód: c_3398244
Maximální proud 32 a, ztráta v pohotovostním režimu pouze 0,4 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. Připojení ke sběrnici Eltako RS485. Propojení sběrnice a napájení zásuvným můstkem. Stav počítadla, okamžitý výkon a sériové číslo se přenáší do sběrnice - např. pro předání k externímu počítači, do kontroléru - a také přes FAM14 do bezdrátové sítě. Za tímto účelem je nutné, aby byla na bezdrátovém anténním modulu FAM14 přidělena adresa zařízení, jak je popsáno v návodu k obsluze. Tento elektroměr střídavého proudu měří činnou energii na základě proudu, který proudí mezi vstupem a výstupem. Vlastní spotřeba maximálně 0,4 W činného výkonu se neměří a nezobrazuje. Lze připojit 1 vnější vodič s proudem až 32 a. Rozběhový proud je 20 mA. Třída přesnosti B (1 %). Při očekávaném zatížení větším než 50 % je třeba dodržovat rozteč 1/2 dělicího modulu u vedle namontovaných zařízení. K tomu jsou součástí dodávky 2 distanční podložky DS14 a kromě krátkého propojovacího můstku jsou k dispozici ještě dva další dlouhé zásuvné můstky. 2 N svorky pro bezpečné propojení více elektroměrů. Spotřeba je energeticky nezávislá a po výpadku proudu se ihned zobrazí. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. K tomu stiskněte tlačítko. Pod displejem se nachází tlačítko, kterým se podle návodu v menu přemkne. Nejprve se zapne podsvícení displeje. Poté lze zobrazit celkovou činnou energii, činnou energii recirkulované paměti a momentální hodnotu činného, napětí, proudu a PCH hodnoty. Autopotah se zobrazí jedním 1000 krát na kWh blikající trámy na displeji a jednou 2000 krát na kWh blikající červenou LED. Chybové hlášení: Při chybném připojení bliká podsvícení displeje. Zvláštní režimy počítadla: V režimech počítadla SAM14 se klade důraz na nastavitelnou přenosovou šikovnost dat elektroměru pro externí správce energie budov. Data lze pomocí připojené brány odposlat a předávat na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). K dispozici jsou další možnosti nastavení měřiče od 33/23. Týdne.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 18 x 82 mm
Vnější výška: 82 mm
Vnější délka: 58 mm
Vnější šířka: 18 mm
Rozsah proudu: 32 A (max)
Displej (digitální / mechanický): digitální
Měřicí funkce: činný výkon

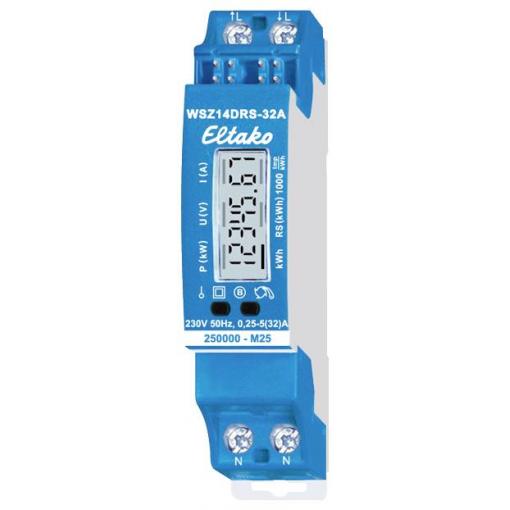

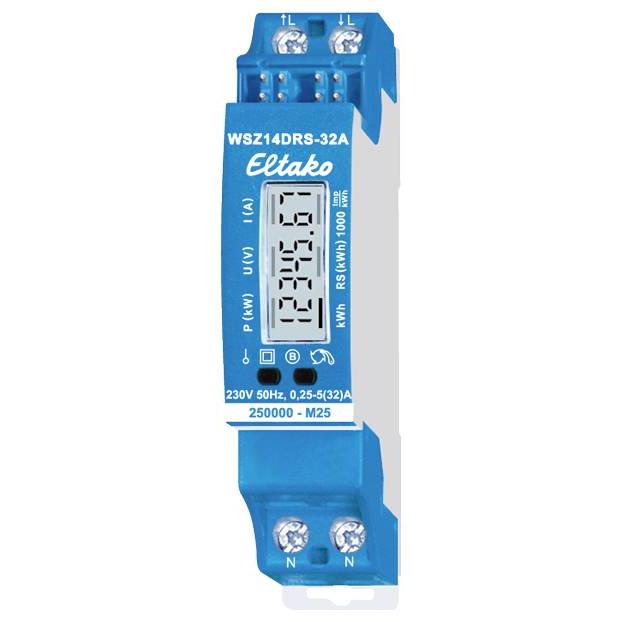

Typ (výrobce): WSZ14DRS-32A
Provedení: Přímé měření
Vlastní spotřeba: 0.4 W
Proud (max.): 32 A
Zatěžovací proud: 5 A
Provozní napětí: 230 V
Třída přesnosti: B
Druh počítadla: Elektronický
Frekvence (podrobnosti): 50 Hz
ETIM FeatureGroupID: EC001506
Kategorie produktu: Jednofázový elektroměr
EAN: 4010312501900
