Kód: c_2162232

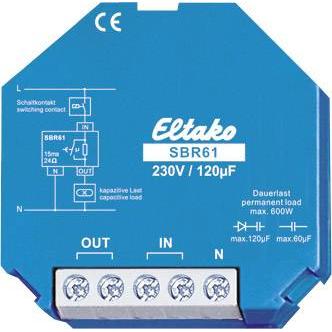

Proudové omezovací relé s kapacitou 230 V / 120 mikrofaradů. 1 spínací kontakt 10 A / 250 V AC Nulová spotřeba proudu v pohotovostním režimu Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 18 mm. Maximální kapacitní zatížení 120 mikrofaradů v závislosti na usměrňovači (např. úsporné žárovky a EVG) nebo 60 mikrofaradů přímo v síti (např. paralelní kompenzované zářivky). Omezovací odpor 24 Ω, doba omezení cca 15 ms. Proudový impulz při zapnutí úsporné žárovky, zářivky a kompaktní zářivky je omezen na 10 A krátkodobým (cca 15ms) spínáním vysokozátěžových odporů (24 Ω). Proudové omezovací relé se přepne na kontakt relé chráněného spínacího přístroje. Trvalé zatížení max. 600 W, maximální spínací frekvence 600/h. Prohlášení o kapacitním zatížení: Musí být dodržen údaj o maximální kapacitní zátěži uvedený přímo v síti, např. u paralelně kompenzovaných zářivek nebo běžných předřadníků. O správném dimenzování přitom rozhoduje kondenzátor svítidla připojený paralelně k síti. Údaj o maximální kapacitní zátěži podle usměrňovače musí být dodržován např. u zářivek s EVG a úsporných žárovek. Lze počítat s náhradní kapacitou cca 10 mikrofaradů na svítidlo.
Parametry
Rozměry: (š x v x h) 45 x 45 x 18 mm
Barva: modrá
Typ konektoru A (vstup): šroubové svorky
Typ konektoru B (výstup): šroubové svorky
Rozměr, hloubka: 18 mm
Vnější výška: 45 mm
Vnější šířka: 45 mm
Typ (výrobce): SBR61-230V/120µF
Jmenovité výstupní napětí: 230 V
Vstupní napětí (offset): 230 V/AC
Jmenovitý proud (max.): 10 A
Připojovací výkon (max.): 2500 W
ETIM FeatureGroupID: EC000239
Kategorie produktu: Proud omezující relé
EAN: 4010312205464
