Kód: c_3398256

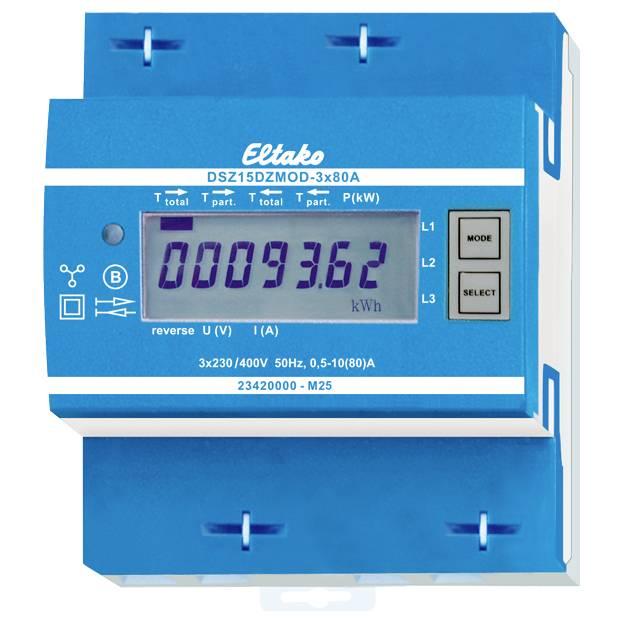

Třífázový elektroměr Modbus. Maximální proud 3 x 80A, ztráta v režimu stand-by pouze 0,8 W u L1 a vždy 0,5 W u L2 a L3. Rozvodná jednotka pro montáž na nosnou lištu DIN-EN 60715 TH35 v instalacích skříních s ochranou IP51. Jednotky dělení 4 = 70 mm široké, 58 mm hluboké. Třída přesnosti B (1 %). S rozhraním Modbus/RTU (RS485). Přímo měřící třífázový elektroměr měří činnou energii pomocí proudů mezi vstupy a výstupy. Vlastní spotřeba pouze 0,8 W resp. 0,5 W činného výkonu na cestu se neměří a nezobrazuje. Činná energie se sečte v závislosti na znaménkách. Kladný výkon v měřiči znamená vztah energie, záporný výkon znamená dodávku energie. Měření energie se provádí neslaně. Pokud je vztah energie (P kladný) větší než dodávka energie (P negativní), zvýší se stav počitadla T šipka vpravo. Pokud je dodávka energie větší než dodávka energie, zvýší se stav počitadla T šipka vlevo. Energetický potah je díky pravicovému šipce a dodávce energie zobrazen na displeji po levém místě. Lze připojit 1, 2 nebo 3 vnější vodiče s proudy do 80 A. Náběhový proud je 4O mA. Musí být k dispozici konektory L1 a N. Připojení přes RS485 Modbus datalogger: Přenos dat Modbus / RTU (RS485) a zadání adres podle návodu k obsluze. Povlak na energii a zdroj energie jsou neodvolatilně ukládány a po výpadku proudu se ihned zobrazí. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. Autopotah a dodávka se vedle displeje zobrazují na 1000 LED blikající každou kWh. Vpravo vedle displeje se nacházejí tlačítka MODE a SELECT, kterými se v menu lomí. Nejprve se zapne podsvícení pozadí. Poté lze zobrazit celkovou činnou energii v závislosti na dodávce a dodávce, činnou energii z resetovatelné paměti, dodávku a momentální hodnotu výkonu, napětí a proudu na vnější vodič. Chybové hlášení: Pokud vnější vodič chybí, na displeji se zobrazí odpovídající vnější vodič.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 70 x 82 mm
Vnější výška: 82 mm
Vnější délka: 58 mm
Vnější šířka: 70 mm
Rozsah proudu: 80 A (max)
Cejchování: cejchovaný/ úředně ověřený
Displej (digitální / mechanický): digitální
Měřicí funkce: činný výkon
Typ (výrobce): DSZ15DZMOD-3x80A MID
Provedení: Přímé měření
Vlastní spotřeba: 0.5 W
Proud (max.): 80 A
Zatěžovací proud: 10 A
Provozní napětí: 230 V · 400 V
Třída přesnosti: B
Druh počítadla: Elektronický
Frekvence (podrobnosti): 50 Hz
ETIM FeatureGroupID: EC001506
Kategorie produktu: třífázový elektroměr
EAN: 4010312328170
