Kód: c_2637485

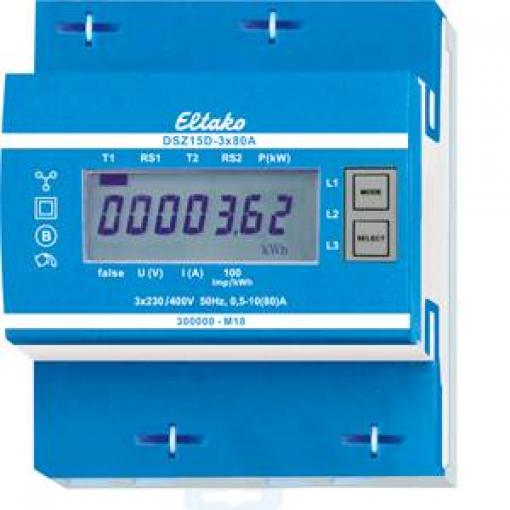

Maximální proud 3 x 80A, ztráta v režimu Stand-by pouze 0,5 W na cestu. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. Jednotky 4 dělících jednotek = 70 mm široké, 58 mm hluboké. Třída přesnosti B (1 %). S rozhraním S0. Přímo měřící třífázový elektroměr měří činnou energii pomocí proudů mezi vstupy a výstupy. Vlastní spotřeba maximálně 0,5 W činného výkonu na cestu se neměří a nezobrazuje. Činná energie se sečte v závislosti na znaménkách. Kladný výkon v měřiči znamená vztah energie, záporný výkon znamená dodávku energie. Měření energie se provádí neslaně. Pokud je energetická hodnota (P pozitivní) vyšší než dodávka energie (P negativní), zvýší se úroveň T vpravo. Pokud je dodávka energie větší než dodávka energie, zvýší se stav počitadla T šipka vlevo. Energetický potah je díky pravicovému šipce a dodávce energie zobrazen na displeji po levém místě. Lze připojit 1, 2 nebo 3 vnější vodiče s proudy až do 80 A. Náběhový proud je 4OmA. Musí být k dispozici N konektor. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. Autopotah se na displeji zobrazí 100 krát na kWh blikající pruh. Vpravo vedle displeje se nacházejí tlačítka MODE a SELECT, kterými se v menu lomí. Nejprve se zapne podsvícení displeje. Poté lze zobrazit celkovou činnou energii v závislosti na dodávce a dodávce, činnou energii z resetovatelné paměti, dodávku a momentální hodnotu výkonu, napětí a proudu na vnější vodič. Chybové hlášení (false): Pokud vnější vodič chybí, zobrazí se na displeji chybně a odpovídající vnější vodič.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 70 x 82 mm
Vnější výška: 82 mm
Vnější délka: 58 mm
Vnější šířka: 70 mm
Rozsah proudu: 80 A (max)
Cejchování: cejchovaný/ úředně ověřený
Přenos dat (Smart Home): RS485
Displej (digitální / mechanický): digitální
Měřicí funkce: činný výkon
Série (Domácí technika): Eltako
Typ (výrobce): DSZ15DZ-3x80A MID
Vlastní spotřeba: 0.5 W
Proud (max.): 80 A
Zatěžovací proud: 10 A
Provozní napětí: 230 V · 400 V
ETIM FeatureGroupID: EC001506
Kategorie produktu: třífázový elektroměr
EAN: 4010312501870
