Kód: c_2162051

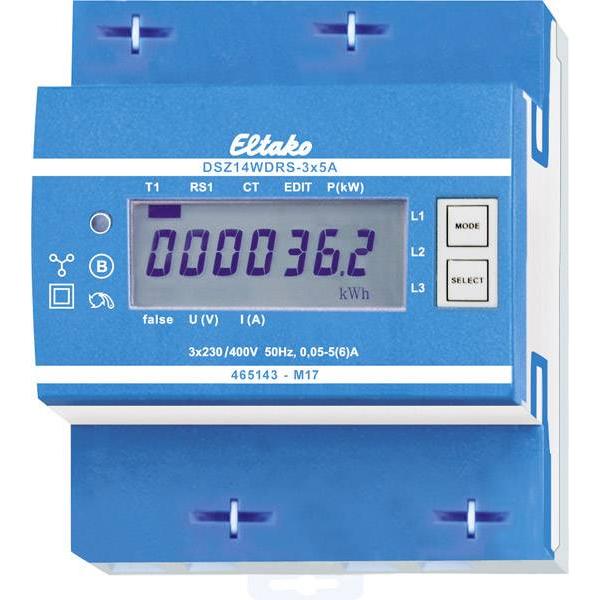

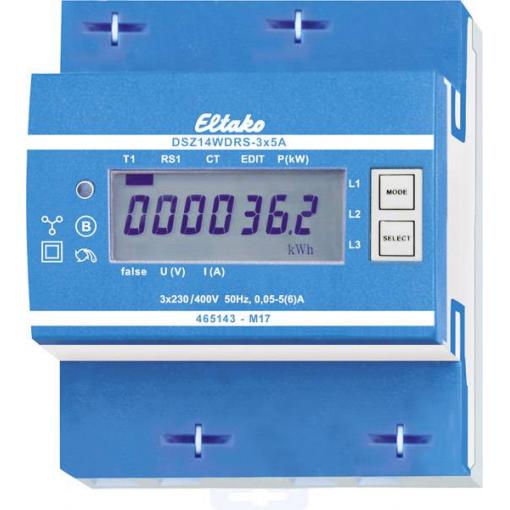

Elektroměr MID odpočtu. Pouze kalibrované jsou podle §25 německého Eichgesetzes pro vyúčtování schválen. Není dodržení je Ordnungswidrigkeit podle §19. RS485-Bus-Funk měnič elektroměr s setzbarem . a MID. Maximální proud 3x5A, v režimu stand-by ztráta pouze 0,8 W na L1 a 0,5W na L2 a L3. Třída přesnosti B, (1 %). S rozhraním RS485. Tento elektroměr měří činné energie pomocí díky měnič plynulé přecházení proudy. Je spotřeba energie pouze maximálně 0,8 W resp. 0,5 W činný výkon vždy bude není a není. Lze 1, 2 nebo 3 měniče s sekundární proudů až 5 A. Na proud 10 mA. Konektory L1 a N je. Připojení přes FBA14 na Eltako-RS485-Bus s 2-žilový kabel stíněným sběrnice (např. telefonní vedení). Čítač stand a aktuální výkon jsou posílány Bus - např. pro přenos na externí počítače nebo GFVS 3.0 Software - a také prostřednictvím ROD14 do bezdrátové sítě. K tomu je nutné, aby na bezdrátový anténní modul ROD14 přístroj adresa tón, jako v návodu k obsluze výše. Zobrazení i s FEA65D. Sada 7-segmentový LCD displej lze použít i bez napájení dvakrát během dvou týdnů. Výkonu je potah s 10krát na kWh blikajícími LED kromě displeji. Vpravo vedle displej se nacházejí tlačítky Mode a SELECT, se kterými podle návod k obsluze v menu geblattert. Nejprve se vypne podsvícení. Poté lze celková činné energie, činné energie na rucksetzbaren paměti a aktuální hodnoty výkon, napětí a proud na vnější vodič. Kromě toho může .. Z výroby je s 5:5 a s můstek přes jumper s označených připojovací svorky zajistí. Transformační poměr je díky odstranění můstek a nutnost nového nastavení podle návod k obsluze na nainstalovaný měnič. Poté je ale můstek opět zajistí. Chybové hlášení (false): při nedostatečném vnější vodič nebo nesprávné proud se false a odpovídající vnější vodič na displeji. Pozor! Před práce na proudových měničů které Spannungspfade elektroměru volně.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 70 x 58 mm
Barva: modrá
Vnější výška: 58 mm
Vnější délka: 58 mm
Vnější šířka: 70 mm
Rozsah proudu: 6 A (max)
Rozsah jmenovitého napětí: 230 do 400 V
Montážní šířka: 70 mm
Cejchování: cejchovaný/ úředně ověřený
Displej (digitální / mechanický): digitální
Měřicí funkce: činný výkon
Typ (výrobce): DSZ14WDRS-3x5A MID
Vlastní spotřeba: 0.8 W
Proud (max.): 6 A
Zatěžovací proud: 5 A
Síťové napětí (max.): 400 V
Síťové napětí (min.): 230 V
Provozní napětí: 230 V · 400 V
Úředně schválený: Ano
Třída přesnosti: B
Druh počítadla: Rádiová komunikace
Frekvence (podrobnosti): 50 Hz
Provozní napětí (text): 230 V
400 V
ETIM FeatureGroupID: EC001506
Kategorie produktu: třífázový elektroměr s připojením měniče
EAN: 4010312501450
