Kód: c_2256235

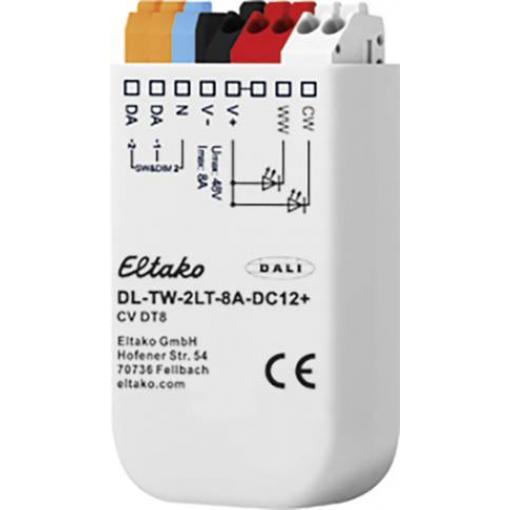

LED stmívač DALI pro nezávislé ovládání jasu a teploty barev. Pro montáž do svítidla a UP zásuvky. V režimu stand-by ztráta pouze 0,12 W. LED modul s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
provozní režim DT8: Ovládání jasu a adresy (Device typ 8, Colour Type TC).
Provozní režim Balance&Dim: Ovládání pomocí 2 dali adres, nastavení jasu a nastavení rozdělení kanálů (např. barevná teplota).
Provozní režim Dim2Wars: Adresa dali pro stmívání při současné změně teploty barev.
SwitchDim2: Provoz přes 2 tlačítkové vstupy umožňuje ovládání jasu a teploty barev bez dali. Rozsah stmívání 0.1 % až 100 %. Přepínatelná PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí podle typu 12 v až 28 v DC nebo 12 v až 48 v DC (podle provozního napětí LED modulů). Připojovací proud 8 A. Maximální připojovací proud lze libovolně rozdělovat na kanály. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Přístroj má několik provozních režimů: DT8 (stav dodání): V tomto režimu se pro ovládání jasu a teploty barev používá adresa dali (Device typ 8, Colour typ TC). Ovládat lze také přes dva tlačítkové vstupy (SwitchDim2): SwD1: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SwD2: Barevná teplota Balance&Dim: Řízení se provádí přes 2 dali adresy (nebo SwitchDim2), přičemž jedna adresa pro stmívání a druhá pro rozdělení kanálů (tzn. např. Tunable White nebo přímé/nepřímé rozdělení osvětlení). Režim Balance&Dum umožňuje nastavit teplotu barev bez ovlivnění jasu a naopak. Nastavení se provádí pomocí standardních příkazů dali, jako např. Dim Up/Down, a lze tak provádět se všemi běžnými ovládacími jednotkami a Gateway (např. KNX). Tato možnost ovládání nabízí alternativu k režimu DT8-TC. Ovládání přes dali nebo SwitchDim2: Adresa DALI 1, SwD1: Jas. Dali adresa 2, SwD2: Balance. Dim2Wars: Řízení obou výstupních kanálů probíhá přes dali adresu nebo SWD vstup. Rozdělení kanálů je pevně spojeno s hodnotou stmívání. Čím menší je ztmavení, tím teplejší světlo. Dali-Adresa 1, SwD1: Dim2Wramm (Master). Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 15 x 33 x 59 mm
Barva: šedá
Rozměr, hloubka: 15 mm
Vnější výška: 59 mm
Vnější délka: 15 mm
Vnější šířka: 33 mm
Krytí: IP20
Přenos dat (Smart Home): kabelový
Druh upevnění (montáž pod omítku): k vložení do UP zásuvky
Série (Domácí technika): Eltako
Napájení: přes systémovou sběrnici
Způsob montáže: vestavné · pod omítku
Příkon (max.): 384 W
Provozní napětí: 48 V
Spínací proud (max.): 8 A
Spínací výkon LED lampy: 384 W
ETIM FeatureGroupID: EC000025
Kategorie produktu: LED stmívač
EAN: 4010312321461
