Kód: c_2637052

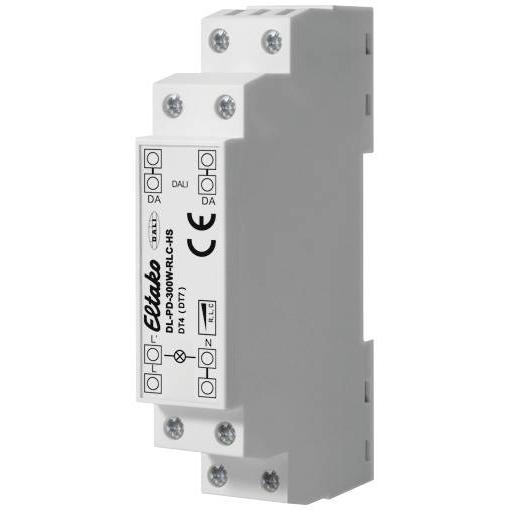

Fázový stmívač s řídicím vstupem dali pro nosnou lištu DIN-EN 60715 TH35. 98 x 17,5 x 56 mm. Ochrana IP20. Určeno pro stmívání 230V LED retrofit žárovky přes dali. Změna stmívače dali na napětí s fázovým řízením nebo fázovým řízením. Minimální úroveň stmívání (MIN LEVEL) je nastavitelná pomocí dali. Další provozní režim jako spínač (odpovídá DT7) od firmwaru 3.5. Modul představuje účastníka na autobuse a je podle toho adresovatelný. Dvojité připojovací svorky pro snadné propojení sběrnice dali. Rozsah stmívání 0.1 % - 100 %. Napájecí napětí 230 v AC. Výstupní zatížení: 10 - 300 W. Vysoký stupeň účinnosti· Konfigurace přes PC software dali-Cockpit. Funkce: Rozhraní dali-PD je přiřazeno ke standardu dali Control Gears (IEC 62386-102) a Device Type 4 (IEC 62386-205) jako rozhraní mezi klasickou stmívací technologií (řízení fází) a dali. Rozhraní dali-PD převádí požadovanou úroveň stmívání na odpovídající napěťový signál s fází zapojenou nebo odstřiženou. Univerzální stmívač pracuje v závislosti na zátěži jako fázový nebo fázový stmívač. Provozní režim lze zjistit pomocí programu dali (DT4). Charakteristika stmívání je logaritmicky přizpůsobena standardu dali. Řízení fází na/na výstupu poskytuje napájení a odříznutí sinusového napětí. FYSICAL MINLEVEL je 3 %. Od verze firmwaru 3.5 má DALI-PD další provozní režim. Může být přepojen z provozního režimu DT4 (řízení fáze) na DT7 (spínač). V tomto režimu provozu se chová jako spínač dali-PD. Chování v tomto režimu odpovídá normě dali pro přístroje DT7 (IEC62386-208). V tomto režimu je spínací charakteristika stanovena porovnáním virtuální úrovně výkonu žárovky (VDAP) se 4 spínacími prahy. Virtuální úroveň výkonu žárovky (VDAP) přitom odpovídá stmívací hodnotě dali-EVGs a podléhá odpovídajícím vlastnostem (omezení prostřednictvím MINLEVEL a MAXLEVEL, rychlost stmívání prostřednictvím FADETIME a faderate). Pro každý směr stmívání jsou k dispozici 2 spínací prahy, které se používají pro srovnání s virtuální úrovní světelného výkonu: Prahová hodnota s hodnotou MASKK je neaktivní a neslouží ke srovnání. Se systémem Fading lze realizovat jedno a vypnutí. Přístroj je napájen ze sběrnice dali, PROTO je SYSTÉM FAILURE LEVEL podporován pouze částečně. U aktuálních zařízení (rozpoznatelné na firmware 4.0) lze volit mezi 0 %, 100 % a MASKK, u starších zařízení je SYSTÉM FAILURE LEVEL pevně nastaven - u varianty 25 W je vydáván 100 %, u varianty 300 W 0 %.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 56 x 17.5 x 98 mm
Barva: šedá
Vnější výška: 98 mm
Vnější délka: 56 mm
Vnější šířka: 17.5 mm
Příkon (max.): 300 W
Provozní napětí: 230 V
Spínací výkon LED lampy: 300 W
Funkce spínacího výkonu: stmívač
Komponenty spínacího programu: vestavný
ETIM FeatureGroupID: EC000025
Kategorie produktu: stmívač pro fázovou regulaci se spouštěním na náběžné hraně
EAN: 4010312324073
