Kód: et_0588

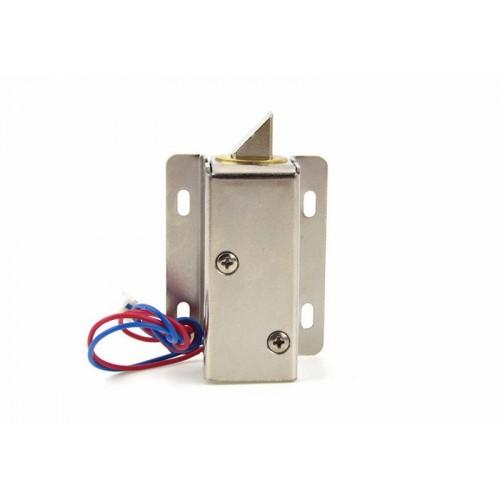

Kompaktní elektrické zabezpečení skříněk a úschoven Model CB-91, uváděný také pod označením SE-302A, je malý elektrický čepový zámek určený pro skříňky, úschovní boxy, technické přihrádky a související aplikace v kabinách výtahů. Kompaktní konstrukce usnadňuje montáž tam, kde je pro běžný dveřní zámek málo prostoru. Zámek pracuje v režimu fail-secure: bez napájení zůstává zamčený a po přivedení 12 V se odemkne. Je proto vhodný pro instalace, u kterých má být úložný prostor při výpadku napájení nadále mechanicky zajištěn. Ovládání lze zapojit přes relé přístupového systému, klávesnici, čtečku, tlačítko nebo jiný vhodný řídicí prvek. Hlavní přednosti zámku CB-91 Malé rozměry 62 × 27 × 29 mm pro prostorově úspornou montáž. Napájení 12 V DC a provozní proud 0,6 A. Čep s vysunutím 10 mm pro mechanické zajištění dvířek nebo zásuvky. Krátké elektrické odemknutí – technický podklad uvádí přibližně 1 sekundu. Fail-secure provedení – přivedením napětí se zámek otevře, bez napětí zůstává zamčený. Jednoduché ovládání a montáž do skříněk, úschoven a technických boxů. Princip ovládání a důležité provozní omezení Po krátkém přivedení napájení se čep zasune a umožní otevření dvířek. Po odpojení napájení se mechanismus vrátí do zamčené polohy. Technická tabulka uvádí dobu odemknutí přibližně 1 sekundu a současně požaduje, aby přivedení napětí trvalo méně než 10 sekund. Zámek proto není určen k trvalému napájení cívky. Ověřené technické parametry Typ Elektrický čepový zámek pro skříňky Alternativní označení SE-302A Bezpečnostní režim Fail-secure – bez napětí zamčeno, napětím otevřeno Napájení 12 V DC Provozní proud 0,6 A Max. výkon dle technického podkladu 10 W Doba odemknutí Přibližně 1 s Maximální doba přivedení napětí Méně než 10 s Vysunutí čepu 10 mm Provozní teplota −10 až +55 °C Rozměry 62 × 27 × 29 mm Kde lze elektrický zámek použít CB-91 se uplatní zejména u úložných a výdejních skříněk, zásuvek, šatních či zaměstnaneckých skříněk, technických boxů a menších úschoven. Díky ovládání krátkým napěťovým impulzem jej lze začlenit do jednoduchého tlačítkového ovládání i do elektronického přístupového systému. Při návrhu je nutné zohlednit směr pohybu čepu, přesné slícování protikusu a proudovou zatížitelnost napájecího zdroje i ovládacího kontaktu. Původní technický podklad a fotografie
