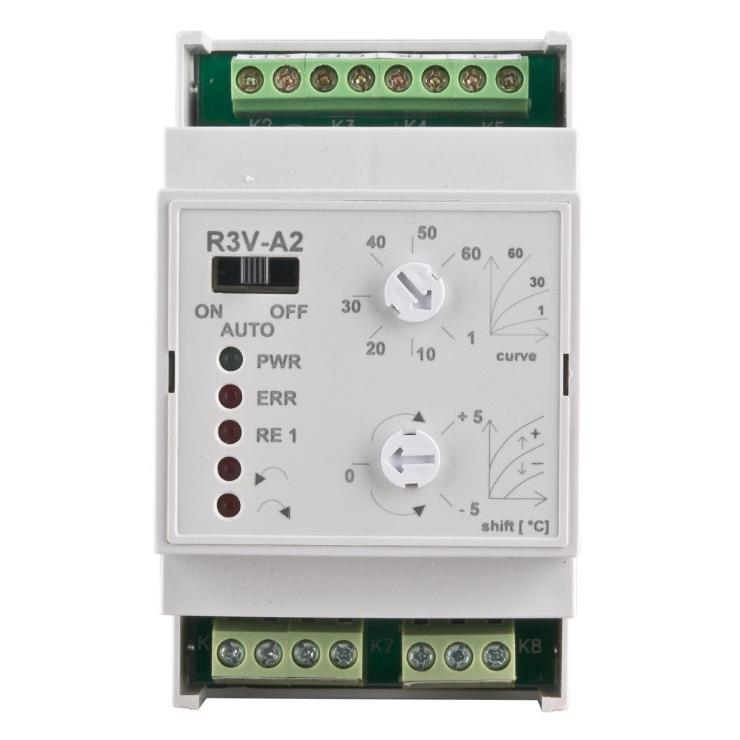

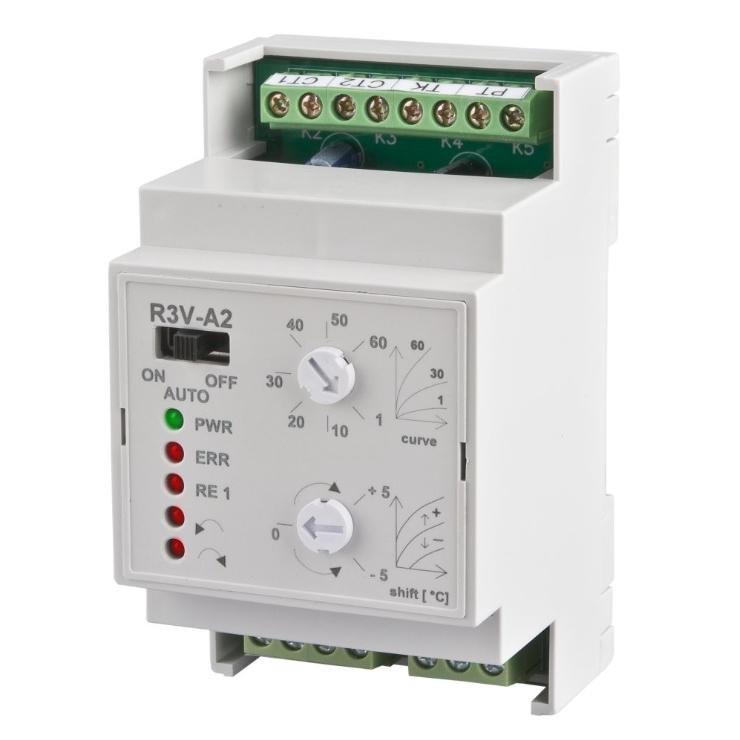

Ekvitermní regulátor ventilů R3V-A2 Elektrobock, 230 V, IP20

Ekvitermní regulátor třícestných a čtyřcestných ventilů Elektrobock R3V-A2 pro automatickou regulaci teploty topné vody podle venkovní teploty. Určen pro rodinné domy a malé topné systémy s plynulou regulací směšovacího ventilu.

Vlastnosti

• Automatická korekce teploty topné vody podle venkovní teploty
• Plynulá regulace pohonu směšovacího ventilu
• Ekvitermní typ regulace s drátovým termostatem
• Spínací modul (relé) pro ventil s triakovou výstupní větví
• Podpora až 2 teplotních čidel (1× CT01-10K, 1× CT05-10K)
• Nastavitelný rozsah teploty: 20 °C až 99 °C
• Kompaktní rozměry: 90 × 53 × 51 mm
• Stupeň krytí IP20 (vnitřní použití)

Využití

Regulátorem se vybavují topné systémy rodinných domů, kde je třeba automaticky přizpůsobovat teplotu topné vody venkovním podmínkám. Regulátor reaguje na signály z venkovního teplotního čidla a prostorového termostatu, čímž zajišťuje efektivní provoz kotle a komfortní teplotu v interiéru. Součástí dodávky jsou dvě teplotní čidla (CT01-10K a CT05-10K).

Technické parametry

Model

R3V-A2

Napájení

230 V AC / 50 Hz

Spotřeba

2 VA

Výstup pro ventil

0,1 A / AC1

Výstup relé

8 A / AC1

Typ regulace

ekvitermní

Typ termostatu

drátový

Pracovní teplota

0 °C až 40 °C

Rozsah nastavitelné teploty

20 °C až 99 °C

Počet teplotních čidel

max. 2

Rozměry (D × Š × V)

90 × 53 × 51 mm

Stupeň krytí

IP20
