Kód: c_2636186

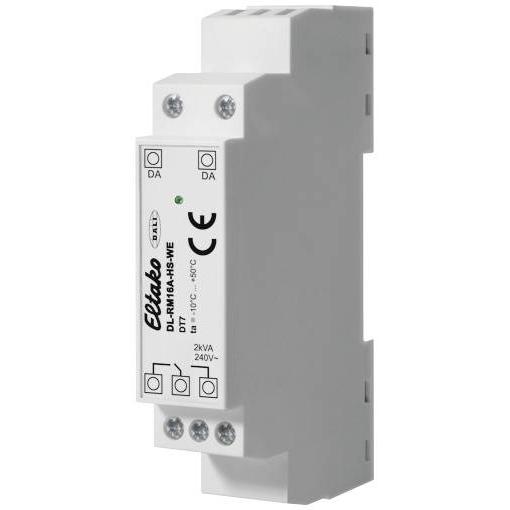

Modul pro ovládání reléového kontaktu přes sběrnici dali (DT7) pro nosnou lištu DIN-EN 60715 TH35. 98 x 17,5 x 56 mm. Ochrana IP20. Odběr proudu DALI 2,7 mA. Kompaktní modul relé pro přímé ovládání 230V AC zátěže přes dali. Snadné zapojení zátěže bez vstupu dali do obvodu dali, zátěže lze zapnout a vypnout pomocí příkazů dali. Funkce přístroje odpovídá standardu pro zařízení dali Device Type 7 - spínací funkce (od firmwaru 2.0). Nastavitelné vlastnosti pro Power-Up a pro ukončení napájení sběrnice. Napájení dali-RM16 probíhá přes sběrnici dali, není zapotřebí žádné další napájení. Zapnutí při průchodu nulou. Integrovaný omezovač zapínacího proudu, obzvláště vhodný pro zatížení s velmi Hohem při zapnutí (100A). Rozhraní zastupuje účastníka na autobuse a je podle toho adresovatelné. Konfigurace přes PC software dali-Cockpit. Funkce DALI a sada instrukcí: Dali-RM16 umožňuje připojení zátěže ke sběrnici dali a následné zapnutí a vypnutí. Dali-RM16 je řídicí jednotka pro nestmívatelné zátěže založená na specifikaci dali IEC 62386-208 (Device Type 7). Spínací charakteristika je tedy určena porovnáním virtuální úrovně výkonu žárovky (VDAP) se 4 spínacími prahy. Virtuální úroveň výkonu žárovky (VDAP) přitom odpovídá stmívací hodnotě dali-EVGs a podléhá odpovídajícím vlastnostem (omezení prostřednictvím MINLEVEL a MAXLEVEL, rychlost stmívání prostřednictvím FADETIME a faderate). Pro každý směr stmívání jsou k dispozici 2 spínací prahy, které se používají pro srovnání s virtuální úrovní výkonu žárovky. Vyvyhodnocuje se pouze spínací práh platný pro aktuální směr stmívání. Prahová hodnota s hodnotou MASKK je neaktivní a není použita ke srovnání. Se systémem Fading lze realizovat jedno a vypnutí. Dali-RM16 je napájen ze sběrnice dali. Chování relé při výpadku napájení sběrnice je konfigurovatelné přes FailureLevel (žádná změna, zapnuto nebo vypnuto, nastavení z výroby: Zapnuto). Chování při zapnutí po připojení napájení sběrnice lze nastavit pomocí powerOnLevel.
Tento text byl přeložen strojově.
Parametry
Třída energetické účinnosti (kalk.): n.rel.
Krytí: IP20
Série (Domácí technika): Eltako
Základní stanice (Smart Home): nepožadovaná, volitelně pro vzdálený přístup
Způsob montáže: montáž na lištu
Provozní napětí: 230 V
Spínací proud (max.): 16 A
Výkon (max.): 2000 W
Spínací výkon (max.): 2000 W
ETIM FeatureGroupID: EC001097
Kategorie produktu: spínač pohonu
EAN: 4010312324042
