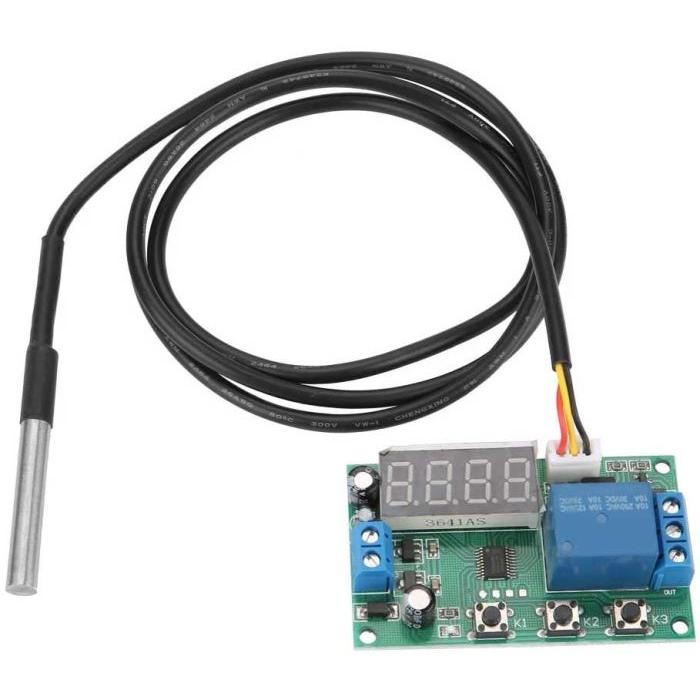

Digitální termostat YYW-1 s čidlem DS18B20, -40 až 125 °C, 12 V DC

Digitální termostat s reléovým výstupem a teplotním čidlem DS18B20 pro automatické řízení vytápění, chlazení a spínání spotřebičů podle nastavené teploty. Modul nabízí pět režimů provozu a detailní nastavení pracovních parametrů.

Vlastnosti

• Napájecí napětí: 12 V DC
• Rozsah měření teploty: -40 až 125 °C
• Přesnost měření: 0,1 °C
• Nastavitelný teplotní interval: 0 až 125 °C
• Reléový výstup s pasivním kontaktem (NC/NO/COM)
• Maximální proud relé: 5 A při 230 V AC
• Displej s možností vypnutí v pohotovostním režimu
• Zpoždění změny stavu pro stabilizaci

Režimy provozu

• **P-1 (Chlazení):** Relé sepnuto, pokud teplota klesne pod T2
• **P-2 (Vytápění):** Relé sepnuto, pokud teplota překročí T2
• **P-3 (Sepnuto v intervalu):** Relé sepnuto, pokud je teplota mezi T1 a T2
• **P-4 (Rozepnuto v intervalu):** Relé rozepnuto, pokud je teplota mezi T1 a T2
• **P-5 (Sepnuto pod prahem):** Relé sepnuto, pokud teplota klesne pod nastavenou hodnotu T

Svorky a připojení

• DC−: záporný pól napájení
• DC+: kladný pól napájení
• NC: kontakt relé v klidu sepnutý
• NO: kontakt relé v klidu rozepnutý
• COM: společný kontakt relé

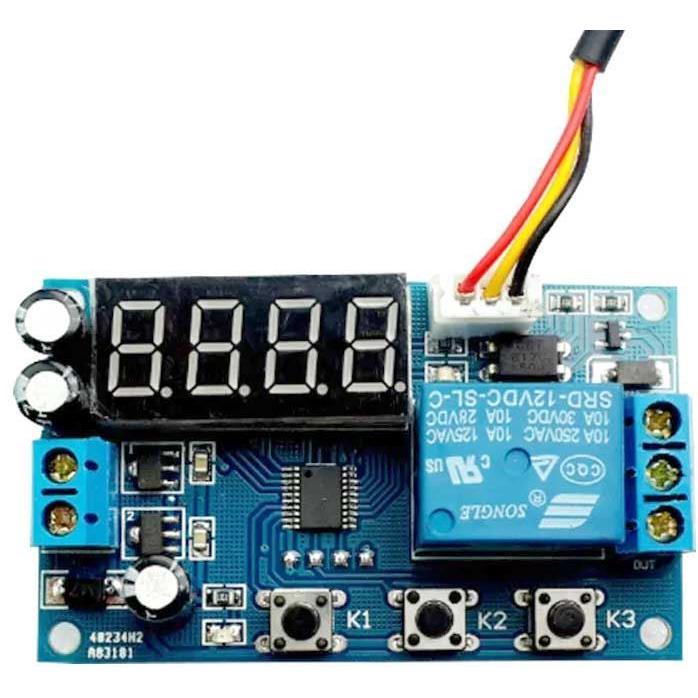

Ovládání

• Tlačítko K1: dlouhý stisk (cca 2 s) pro vstup/výstup z režimu nastavení
• Tlačítko K3: vypnutí displeje v pohotovostním režimu
• Nastavení teplotních prahů a zpoždění přes menu

Využití

Modul slouží pro automatické řízení teplotních procesů v průmyslových aplikacích, laboratorních zařízeních, inkubátorech, chladičích, topných systémech a dalších zařízeních vyžadujících přesnou kontrolu teploty. Spínací modul umožňuje připojení spotřebičů až do 5 A, což pokrývá běžné elektromagnetické relé, ventilátory a topné prvky.
