Digitální termostat XH-W3002, -50 až +110 °C, napájení 12 V DC

Digitální termostat s LED displejem a relé výstupem pro řízení topení nebo chlazení. Modul umožňuje nastavení dvou teplotních prahů (T1 a T2) a automatické spínání zátěže podle měřené teploty.

Vlastnosti

• LED displej s rozlišením 0,1 °C (nad 100 °C 1 °C)
• Měřicí čidlo: NTC termistor (10 kΩ, 0,5 %), vodotěsné provedení
• Dvoustupňová regulace — režim topení (T1 < T2) a režim chlazení (T1 > T2)
• Signalizace aktivního stavu červenou LED diodou (OUT)
• Rozměry: 60 × 45 × 30 mm
• Četnost měření: 2× za sekundu

Technické parametry

Napájení

12 V DC

Teplotní rozsah

-50 až +110 °C

Přesnost

±0,2 °C v rozsahu -10 až +100 °C

Výstupní relé

250 V AC / 5 A (14 V DC / 20 A)

Typ relé

4181

Ovládání a režimy

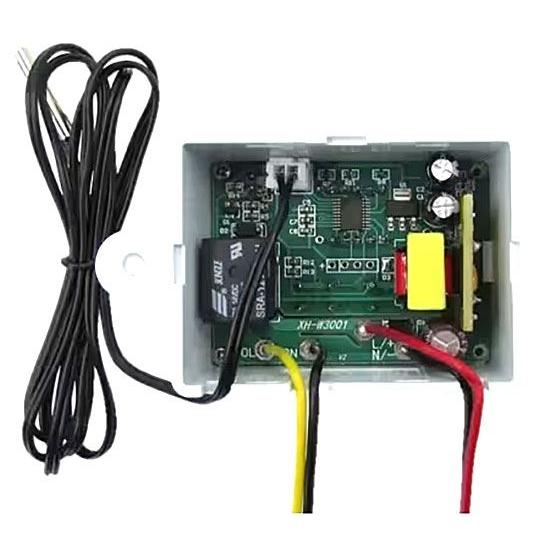

Termostat pracuje ve dvou režimech. V režimu topení (T1 < T2) je výstup sepnutý po zapnutí a vypíná se při dosažení teploty T2; znovu se aktivuje při poklesu na T1. V režimu chlazení (T1 > T2) je výstup po zapnutí neaktivní, aktivuje se při dosažení T1 a deaktivuje se při dosažení T2. Nastavení teplot se provádí dlouhým podržením šipek (nahoru pro T1, dolů pro T2) a následnou úpravou pomocí šipek. Připojení: červený vodič na +12 V, černý na GND, žlutý na spínaný spotřebič.

Využití

Vhodný pro řízení topných prvků, chladičů, ventilátorů a dalších zařízení vyžadujících teplotní regulaci. Používá se v inkubátorech, terárií, laboratorních zařízeních, průmyslových aplikacích a systémech automatizace.
