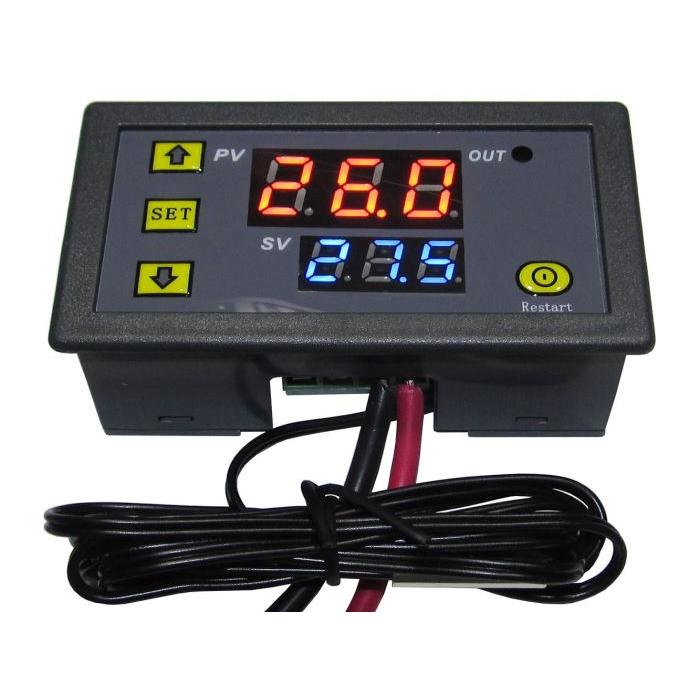

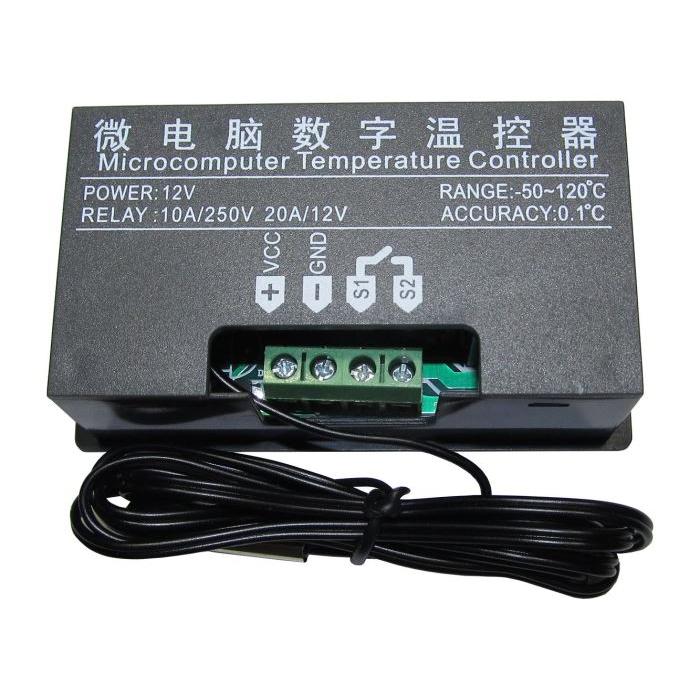

Kompaktní digitální termostat do panelu s LCD displejem pro měření a regulaci teploty. Vhodný pro topné a chladicí aplikace v průmyslu, laboratorních zařízeních, inkubátorech a regulaci teploty v různých technologických procesech.
Vlastnosti
- Rozsah měření teploty: -55 až 120 °C
- Přesnost měření: ±0,2 °C
- Krok měření: 0,2 °C
- Nastavitelná hystereze: 0,1 až 30 %
- Režimy provozu: topení (H) nebo chlazení (C)
- Měřicí prvek: NTC termistor 10 kΩ (0,5 %), vodotěsné pouzdro, délka sondy 100 cm

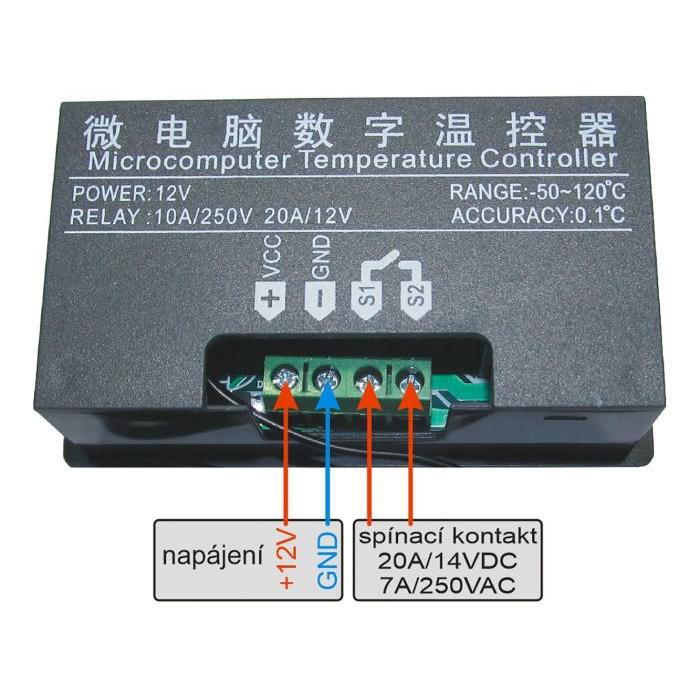

- Spínací kontakt relé: 14 V DC / 20 A (odporová zátěž), 3 A (indukční zátěž), 7 A / 250 V AC
- Obnovovací frekvence: 0,5 s
- Teplotní korekce: -10 až +10 °C
- Časové zpoždění: 0 až 10 minut
- Uzamčení klávesnice: ano
- Rozměry: 78 × 42 × 25 mm
- Otvor v panelu: 40 × 72 mm
- Napájení: 5 V DC
Ovládání a nastavení
Termostat se ovládá dvěma tlačítky (RESTART a SET) s možností nastavení požadované teploty šipkami nahoru a dolů. Po rozblikání displeje lze přistupovat k pokročilým funkcím (P0–P8): volba režimu topení/chlazení, nastavení hystereze, maximálních a minimálních teplotních hranic, teplotní korekce, časového zpoždění, signalizace dosažení limitu a obnovení továrního nastavení. Klávesnice lze uzamknout proti nežádoucím změnám.
Využití
Termostat se používá v průmyslových aplikacích, laboratorních zařízeních, inkubátorech, termostatech, chladičích, topných systémech a v automatizačních zařízeních, kde je třeba přesná regulace teploty. Spínací modul relé umožňuje přímé ovládání topných prvků, chladičů nebo jiných zařízení.
Technické parametry
- Model
- W3230
- Napájecí napětí
- 5 V DC
- Rozsah měření
- -55 až 120 °C
- Přesnost
- ±0,2 °C
- Hystereze
- 0,1–30 %
- Proud relé (odporová zátěž)
- 20 A
- Proud relé (indukční zátěž)
- 3 A
- Proud relé (AC)
- 7 A / 250 V
- Sonda
- NTC 10 kΩ, 100 cm, vodotěsná
- Rozměry
- 78 × 42 × 25 mm
- Otvor v panelu
- 40 × 72 mm
